Grue à tour à poinçon / QTZ40 TC4808 Manufacturer

Grue à tour à poinçon / QTZ40 TC4808

Demande de devis

À propos de: http://himinsolar.fr/1-6-tower-thermal-power-generation.html

/ QTZ40 TC4808

Présentation

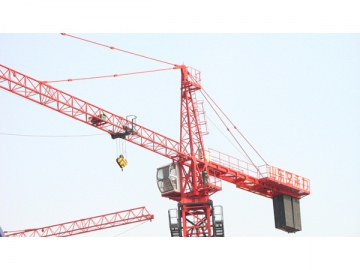

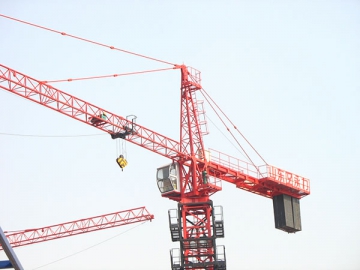

La grue à tour à poinçon QTZ40 TC4808 comprend un bras horizontal, une flèche, un mécanisme de levage, un mécanisme de convoyage, un mécanisme d'orientation, un système de mise sur vérin hydraulique, une cabine et des appareils de sécurité.

Pourquoi choisir notre produit?
1. flèche avec une bonne rigidité, un poids léger, une petite section transversale, une faible résistance au vent et une distribution de force uniforme
2. adéquate pour tous projets d'ingénierie grâce à son rayon de crochet maximum de 48 mètres
3. levage de tous types de charge grâce au moteur à trois vitesses et au réducteur de vitesse mono-étagé.
4. cabine de l'opérateur confortable avec un large champs de vision et un positionnement parfait.
5. appareils de sécurité intégrés et respectueux de l'environnement.
6. possibilité d'élever la grue en même temps que la construction du bâtiment via un système fixé à une base ou attaché à la paroi externe multipliant sa hauteur de 2 à 4 fois.

Applications

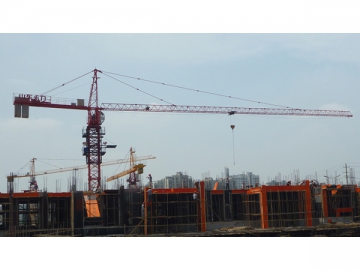

En tant que grue de construction à rotation en partie haute, cette grue à tour à poinçon est utilisée pour la construction de bâtiments de grande hauteurs civils et bâtiments industriels. C'est un choix idéal pour des entreprises de construction de petites et de moyennes tailles.

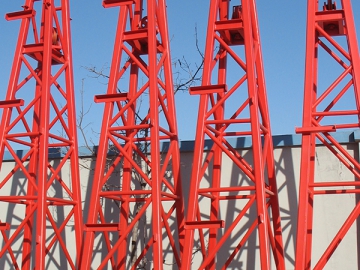

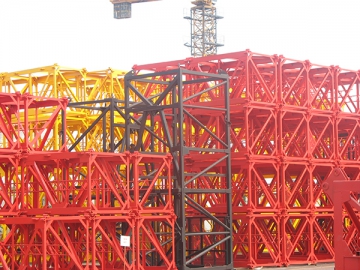

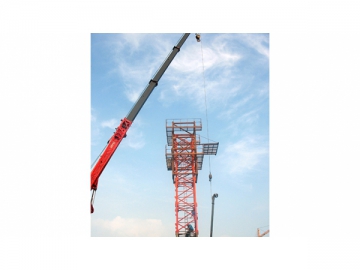

Section de mât

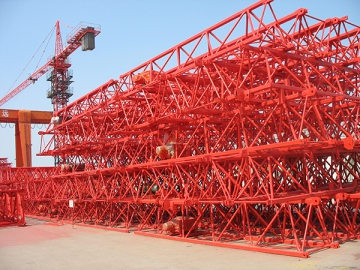

Flèche
Tête de tour

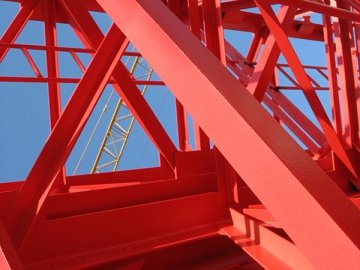

Description en détail

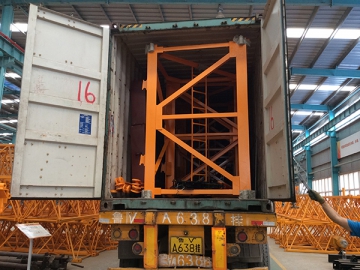

Emballage

Paramètres techniques

Spécifications de la Grue à tour à poinçon
Puissance totale: 25.1kW
Tension: 380V10
Fréquence: 50Hz/60Hz

Paramètres techniques de la Grue à tour à poinçon

Multiplication			2	4
Moment de charge nominale		kNm	400
Capacité de levage maximum		t	2	4
Rayon au levage maximum		m	21.1	11.29
Chargement d'extrémité		t	0.76	0.75
Rayon d'extrémité		m	3- 48
Hauteur autoportante			30
Vitesse de levage		m/min	9.3/4.6 31/15.5 62.5/31.3
Vitesse de rotation		r/min	0.6
Vitesse de convoyage		m/min	20/40
Vitesse de descente stable minimum			<8.5
Dimensions hors tout	Base	m	5 5 1.1
	Hauteur totale		37.27
	Distance entre l'extrémité de la flèche au centre de rotation		48.87
	Distance entre l'extrémité du bras de balancement au centre de rotation		11.18
Poids hors tout	Poids de structure	t	Châssis transversal 18.9/Double châssis transversal 18.4
	Poids de comptoir		9.12
Autres	Puissance moteur totale	KW	25.1
	Vitesse du vent de fonctionnement maximum	m/s	20
	Vitesse d'air de mise sur vérin maximum		12
	Température de fonctionnement		-20℃ - 40℃

Mécanisme de support

Chargement nominal	Mécanisme de levage			JC 40%
	Mécanisme d'orientation			JC 40%
	Mécanisme de convoyage			JC 40%
Niveau de fonctionnement	Mécanisme de levage			M
	Mécanisme de rotation			M
	Mécanisme de convoyage			M
	Système de mise sur vérin hydraulique			M
Mécanisme de convoyage	Traction	N		4000
	Moteur	Vitesse	r/min	1380		720
		Puissance	kW	2.4	1.5
	Réducteur	Taux de réduction		54
	Câble en acier	Spécifications		6X19W-7.7-1550-FC-ZS
		Vitesse de ligne		m/min	31/16
	Vitesse de convoyage	m/min		31/16
Mécanisme de levage	Moteur	Modèle		YZTD200L2-4/8/24
		Vitesse	r/min	1420	700	210
		Puissance	kW	15	15	4
	Réducteur	Distance de centre	mm	500
		Taux de transmission	i	15.2
	Tambour de treuil	Diamètre	mm	405
		Couche de câble	Layer	4
		Capacité de câble	m	280
		Vitesse	r/min	95	47	14.5
	Freinage	Modèle		YWZ3-250/45
		Force de rupture	N	450
	Câble en acier	Traction	N	10000
		Spécifications		6X19W-11-1770-FC-ZS
	Vitesse de levage		m/min	62.5/31.3	31/15.5	9.3/4.6
	Capacité de levage nominale		T	0.75/1.6	2/4	2/4
	Vitesse de descente stable minimum		m/min	<8.5
	Poids total		t	0.91
Mécanisme d'orientation	Moteur	Modèle		YZR132M2-6
		Vitesse	r/min	910
		Puissance	kW	3.7
	Réducteur	Modèle		XX4-100
	Taux de transmission		i	157
	Couple de sortie		N m	10000
	Engrenage à roue	Module	m	10
		Nombre de dents	z	13
		Coefficient de modification	x	0.5
	Raccord hydraulique	Modèle		YOX280
	Couronne d'orientation adaptée	Modèle		011.40.1120
	Vitesse de rotation		r/min	0.6
Système de mise en vérins hydrauliques	Station de pompage hydraulique	Pression de fonctionnement	MPa	22
		Puissance	kW	4
	Vérin hydraulique	Pression nominale	MPa	22
		Diamètre	mm	125
		Diamètre de tige	mm	90
		Course	mm	1320
		Distance d'installation	mm	1700
		Vitesse de mise sur vérin	m/min	0.4-0.7
		Capacité de mise sur vérin maximum	t	27

Caractéristiques de levage

Multiplication par 2
Rayon(m)	3 21.1	22	23	24	25	26	27	28	29	30	31	32	33	34	35
Capacité de levage (Kg)	2000	1907	1812	1726	1647	1575	1507	1445	1387	1333	1284	1238	1194	1153	1115
Rayon(m)	36	37	38	39	40	41	42	43	44	45	46	47	48
Capacité de levage (Kg)	1079	1044	1012	981	952	925	898	873	849	826	805	784	764
Multiplication par 4
Rayon(m)	3 11.29	12	13	14	15	16	17	18	19	20	21	22	23	24	25
Capacité de levage (Kg)	4000	3736	3416	3145	2912	2710	2533	2376	2237	2112	1999	1897	1805	1720	1642
Rayon(m)	26	27	28	29	30	31	32	33	34	35	36	37	38	39	40
Capacité de levage (Kg)	1571	1504	1443	1386	1333	1283	1236	1192	1150	1111	1074	1040	1007	975	946
Rayon(m)	41	42	43	44	45	46	47	48
Capacité de levage (Kg)	918	891	865	841	818	795	774	754

Courbes de levage

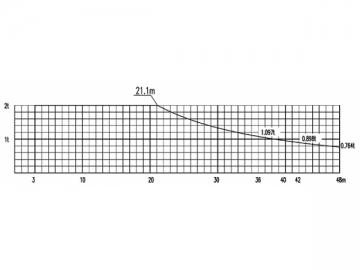

Courbe de moment de grue à tour à perroquet QTZ40 (Multiplication par 2)

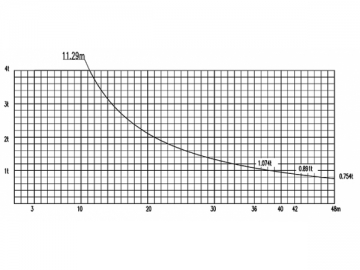

Courbe de moment de grue à tour à perroquet QTZ40 (Multiplication par 4)
