Introduction

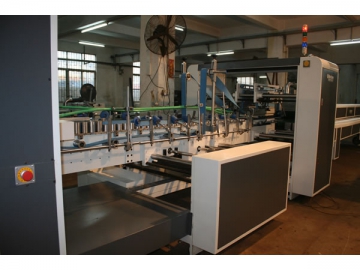

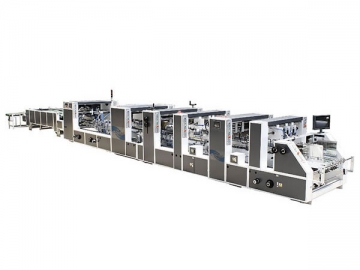

Notre plieuse-colleuse multifonction automatique FH-1450-6 est principalement utilisée pour la production d'emballage de tailles moyennes tel que du carton 300g-800g, du papier ondulé double plis 1mm-10mm et des boîtes d'emballage avec un fond automatique à quatre plis et quatre et six coins. Cette plieuse-colleuse peut être aussi appliquée pour la découpe, le filigrane, le rainurage du papier ondulé encadré avec cinq couches, deux plis, quatre plis, un fond automatique, quatre coins et six coins.

Avec diverses fonctions et des opérations aisées, notre plieuse-colleuse automatique est équipée avec un localisateur unique pour la position de papier, un appareil de ligne de pression secondaire, un appareil de modification et un convoyeur en continu. Notre plieuse-colleuse multifonction pour cartons à 4 ou 6 coins est installée avec un terminal d'écran tactile, un système d'opération PLC, un système de contrôle à distance, un panneau électrique, un servo moteur haute puissance etc. De plus, la structure de transmission de ce type de ligne de conditionnement et d'emballage utilise une boîte de vitesse durable et sa pression est ajustée par un contrôle pneumatique.

Avec les caractéristiques de stabilité et d'efficience élevée, notre plieuse-colleuse multifonction rencontre complètement les exigences pour des opérations conviviales. Cette plieuse-colleuse de carton dispose de fonctions spécifiques suivantes.
1. Ajustement numérique de la position du plaque de guidage et des dimensions de la boîte;
2. Avec un enregistrement intelligent des produits et un enregistrement des données de la production suivante; elle peut économiser plus de 20 sets de données.

Paramètres techniques de la Plieuse-colleuse multifonction
Spécifications de la FH-1450-6
Papier applicable: carton blanc (300g -800g), papier ondulé monté et encadré avec 5 couches
Alimentation en papier: automatique et continu
Vitesse de colle (Max.): 180m/min
Largeur de boîte: 400mm-1,450mm
Dimensions (L×l×H/M): 18m × 2.7m × 2.2m
Type de colle: Colle en solution
Poids total (environ): 16T
Alimentation électrique: environ 40Kw

Sections clés de la Plieuse-colleuse multifonction automatique
Alimentateur, Unité de collage, Fond automatique, Unité de collage, Trombone et Convoyeur

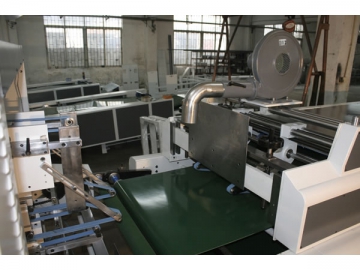

1. Alimentateur

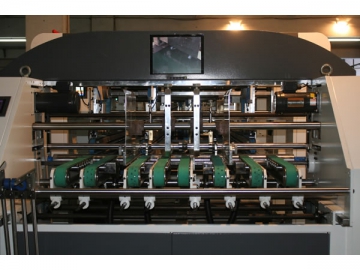

La section d'alimentation de papier de la plieuse-colleuse multifonction consiste en 9 courroies à tirage induit avec une largeur de 50mm, une plaque de métal de 10mm pour un ajustement horizontal de la largeur et le gaufrage de roues pour guider la poulie courroie.

Des plaques de protection sont fournies sur les côtés gauche et droit pour le déplacement du produit; les trois lames à papier équipées peuvent réguler la longueur asymétrique selon la situation réelle, l'appareil d'aspiration à air permet au moteur une alimentation automatique et en continu rapidement et facilement.

Le papier peut être empilé à une hauteur de 330mm; la pression pneumatique assure une alimentation de papier ondulé stable et régulière, l'opérateur peut manipuler la commande d'alimentation de papier dans toutes les zones d'opération.

2. Unité de collage
L'unité de collage de la plieuse colleuse multifonction dispose d'une structure à trois bandes. La bande supérieure de l'entraînement principal assure un convoyage de papier stable et régulier; tous les cylindres de collage inférieurs peuvent être assemblés et désassemblés; les cylindres de collage avec une large capacité adéquate sur le côté gauche et droit pour une utilisation selon la situation présente; disposant d'une capacité ajustable, les cylindres de collage sont stables et disposent d'un entretien aisé.

Les rouleaux de collage fournis sont d'une épaisseur de 5mm-20mm et sont aux choix selon vos exigences spéciales; les cylindres de collage sont composés d'acier inoxydable en alliage durable et résistant; ils sont complétés avec quatre sets de mécanisme de fond automatique.

La bande inférieure dispose d'une épaisseur de 50mm et d'une bande supérieure de 30mm. La pression pneumatique permet aux bandes de se déplacer pour accueillir les cartons de différentes épaisseurs.

3. Fond automatique
La section du fond automatique de la plieuse-colleuse multifonction automatique dispose d'une structure à trois courroies, dont la courroie supérieure est l'entraînement principal pour assurer un convoyage de papier stable et régulier. Il comprend deux servo moteurs haute puissance Yaskawa pour compléter la fonction anti verrouillage. Le vaporisateur à colle importé de Taiwan dispose de trois pistolets de vaporisation photoélectrique. Le servo contrôle de la ligne de pliage-collage fonctionne en régulant le contrôleur PLC et le terminal d'écran tactile.

Les paramètres peuvent être ajustés facilement et rapidement. Il est nécessaire d'entrer les paramètres sur l'écran tactile pour effectuer une efficience optimale. La vitesse peut être détectée et suivie via l'encodeur, ce qui assure la servo vitesse est conforme à la vitesse du moteur principal.

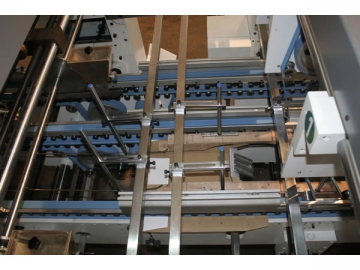

4. Unité de pliage

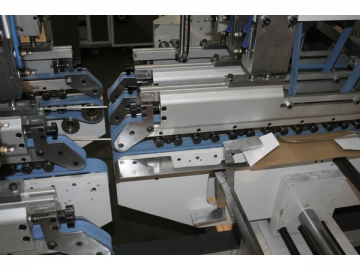

L'unité de pliage de la plieuse-colleuse multifonction consiste en une structure à trois bandes. La courroie supérieure est l'entrainement principal qui assure le convoyage de papier stable et régulier. Nous adoptons la combinaison de courroies inférieures 80mm et d'une courroie coudée de 80mm; les côtés gauche et droit disposent d'une deuxième ligne de 180°, intégrant complètement la quatrième ligne de 180°.

Les roues de guidage à gauche et à droite peuvent non seulement ajuster selon les différentes localisations, mais aussi coopérer régulièrement avec la boîte de pliage; le roulement dans la partie inférieure supporte les opérations adéquates de la courroie. Comme la vitesse de la courroie coudée est ajustable, la vitesse de la courroie coudée à gauche et à droite peut être ajustée individuellement pour empêcher l'apparence de la boîte évasée.

5. Trombone
La section de trombone de la plieuse-colleuse multifonction est équipée avec un appareil spécifique non seulement pour corriger l'erreur dans le procédé de pliage; mais aussi accumuler les boîtes automatiquement et en continu et les transporter proprement au convoyeur. La longueur de la courroie supérieure et inférieure peut être ajustée.

Nous adoptons aussi un comptoir électrique automatique, un système d'air compressé et un système de transmission à trombone. De plus, le rouleau de pression est adaptable pour différents types de boîtiers et matériaux d'impression, permettant de faire des boîtes parfaites.

6. Convoyeur
Composée d'un set de roues en caoutchouc, la section de convoyeur de la plieuse-colleuse multifonction dispose d'une structure de transmission séparée sur la partie supérieure et inférieure. La courroie importée est modérément souple et n'égratigne pas les produits finis; le convoyeur entier peut se déplacer en avant et en arrière.

Le convoyeur de la machine de pliage-collage fournit une presse équilibrée et une livraison propre pour protéger la qualité parfaite des produits.Le convoyeur opère selon le moteur principal et coopère avec le phototube. Les opérations manuelles sur le mode et la vitesse sont aussi disponibles

Pièces principales et accessoires de la Plieuse-colleuse multifonction
1) Moteur principal de Teco (Taiwan);
2) Onduleur de fréquence de Panasonic (Japon);
3) Interface humanisée de HITECH (Taiwan);
4) Roue et courroies synchronisées programmées de OPTIBELT;
5) Roulements de NSK et KOYO (Japon) et BEM (Allemagne);
6) La bride est composée d'une barre d'acier chromé renforcé de Taiwan;
7) Les panneaux du corps de machine sont composés de plaque d'acier épais # 25mm international, ce qui permet d'être traité avec des procédés d'ajustement à froid et à chaud;
8) La courroie du convoyeur est une courroie spéciale de Habasit;
9) Bande plate de NITTA, marque Japonaise de renommée mondiale;
10) Le système PLC de FATEK (Taiwan); et les composants électriques sont tous de Mitsubishi et d'autres marques au Japon;
11) Les boulons de fixation sont des vis à six pans creux 12.9 Taiwan;
12) Servo moteur de YASKAWA (Japon);
13) Vaporisateur de colle avec trois pistolets de vaporisation photoélectriques.

Annexe: Raccords standards de la Plieuse-colleuse multifonction
Boîte à outil et outils d'opération: 1 set
Compresseur d'air 5.5HP: 1 set
Compteur à contrôle photoélectrique (automatique): 1 set
Poignées: 1 courte et 1 longue
Talons: 28 pièces
Tube horizontal: 10m
Combinaison de fond automatique: 4 sets
Manchon coulissant en aluminium: 8 (deux sont montés sur la machine)
Accessoires antiblocage: 7 sets
Support manchon coulissant: 8 sets
Fond automatique: 8 pièces
Afficheur: 1 pièce (monté sur la machine)
