Métal perforé
Plaque de métal perforée | Panneau métal perforé | Métal perforé forte épaisseur
A. Sélection de la plaque métallique
Lorsque vous sélectionnez la planche de la plaque de métal perforé, veuillez considérer deux aspects, à savoir la demande d'application réelle et le coût du produit. Par exemple, si vous voulez réduire l'épaisseur de la planche, le matériau approprié est l'alliage car le prix est un peu plus élevé. La dureté et la résistance de la planche déterminent la taille et le mode de disposition. Cependant, vous devez savoir que la planche la plus couramment utilisée est plus facilement acceptable par rapport au matériau ayant des besoins particuliers.
Le matériau en feuille utilisé par notre société couvre l'acier inoxydable, l'acier au carbone, le zinc, le galvanisé, l'aluminium, le laiton, le cuivre, le contre-plaqué, les fibres, le caoutchouc, le carton, le bois, l'alliage de magnésium et d'aluminium, le nickel, le PVC et divers types de produits synthétiques.
B. Types et Paramètres détaillés des trous poinçonnés
a. Types
Les trous peuvent être perforés en plusieurs formes à savoir le type rond, carré, oblongue, triangulaire, échelle, diamant, ovale, hexagonal et bande longue.
b. Diamètre du trou
D'une manière générale, le diamètre des trous de la tôle perforée doit être supérieur ou égal à l'épaisseur du matériau en feuille et répondre au principe d'ouverture minimale. Un diamètre du trou fermé influence l'épaisseur et conduit à un traitement plus difficile. Par conséquent, le coût du traitement est aussi élevé. En ce qui concerne certains matériaux, le trou peut être traité avec un diamètre inférieur à l'épaisseur de la planche. Le diamètre minimal du trou traité peut être de 0,08mm. Notre ingénieur de moulage expérimenté peut répondre aux exigences particulières des clients en termes de prix raisonnable et satisfaisant.
c. Espacement des trous
L'espacement des trous est la distance entre le centre d'un trou au centre de l'autre trou adjacent. C'est un moyen d'expression de l'espacement des trous. L'autre moyen est le pourcentage de la zone ouverte. La signification substantielle des deux voies est la même. Il vous suffit donc de choisir le moyen de fixation.
C. Spécifications du matériau en feuille
a. Arrangement des trous (voir figure ci-dessous)

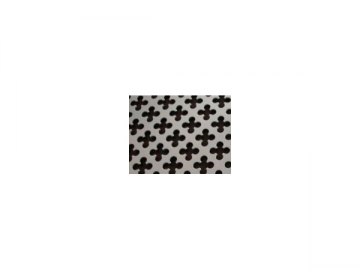

Concernant les trous des plaques métalliques perforées, nous pouvons traiter divers motifs et dessins difficiles à exécuter. Malgré les frais de traitement supplémentaires pour les motifs et dessins de trous spéciaux, le prix de traitement des motifs des trous ordinaires est assez raisonnable et attrayant.

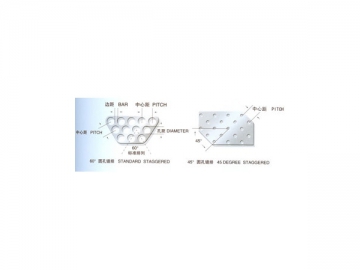

1. Disposition en quinconce 60 °
La disposition à 60 ° est la plus populaire pour une haute résistance naturelle, un grand pourcentage de la superficie ouverte ainsi qu'une apparence attrayante.
2. Disposition en quinconce 45 °
La disposition à 45 ° permet aux clients de pouvoir élargir leur choix.

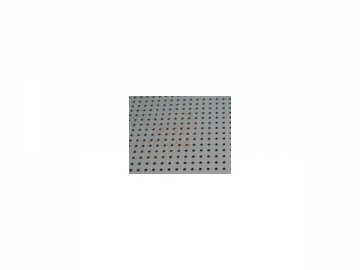

3. Ligne droite
L'autre disposition pour trous ronds est la ligne droite. Ce type d'arrangement permet également une variété de motif et de pourcentage de surface ouverte. L'inconvénient est qu'il présente une mauvaise résistance à la pression dans la série d'agencement des trous ronds.

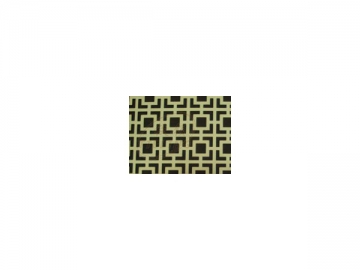

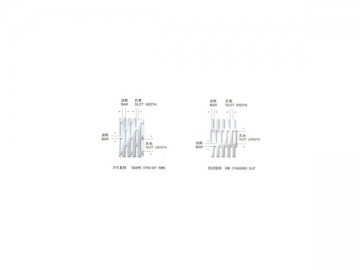

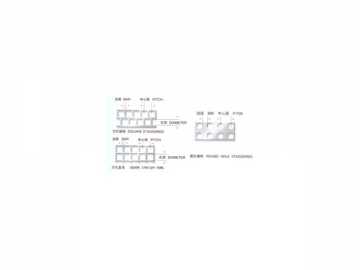

4. Fente carrée
Par rapport au trou rond, la fente carrée peut conduire à une plus grande surface ouverte, mais la résistance à la pression est relativement faible. Ainsi, la plaque métallique perforée avec fente carrée est plus appropriée en cas d'exigences élevées sur la visibilité des produits. Elle est largement utilisée dans les comptoirs décoratifs de magasins et les boîtiers de protection des machines.

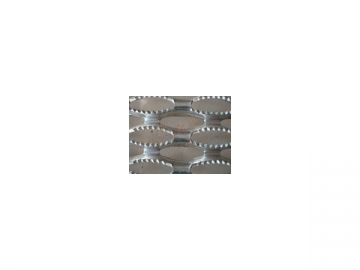

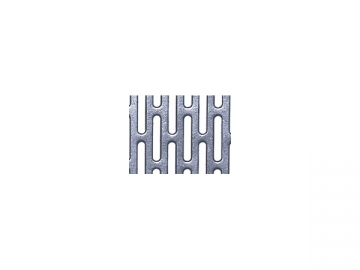

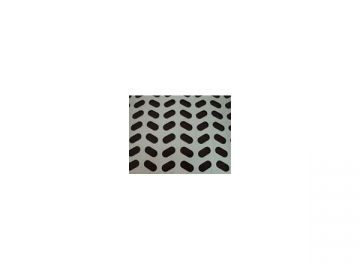

5. Trou oblongue
Le produit avec trou oblong en quinconce est souvent utilisé pour le criblage des solides.
6. Trou oblongue (Ligne droite)
La tôle perforée avec trou oblongue en ligne droite est principalement employée pour le criblage par vibrations et filtrations.

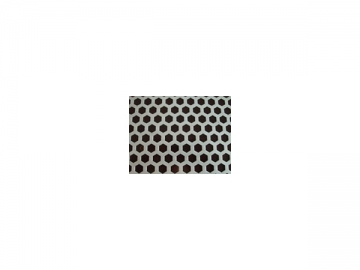

7. Trou hexagonal
Le trou hexagonal peut augmenter au maximal le pourcentage de surface ouverte.
b. Pourcentage de surface ouverte
Apparemment, le pourcentage de surface ouverte est lié au diamètre du trou et au motif de trou. C'est le rapport de la surface ouverte à la superficie totale de la planche, exprimé en pourcentage. Il est intéressant de noter que la pression de l'équipement de poinçonnage peut conduire à la déformation du matériau en feuille. Si le pourcentage de surface ouverte est plus considérable, la déformation devient plus évidente. La déformation de la plaque métallique perforée sans marge au niveau des quatre coins est particulièrement grave. La déformation peut être surmontée grâce au traitement par notre machine spéciale. Vous devez donc sérieusement considérer cette option avant d'exiger la suppression de la déformation.

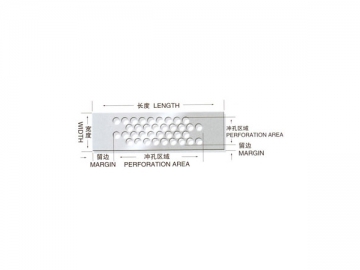

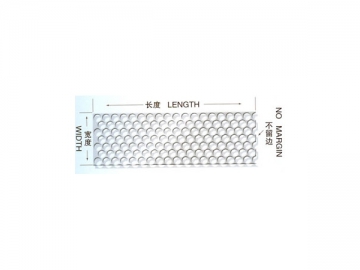

c. Marge

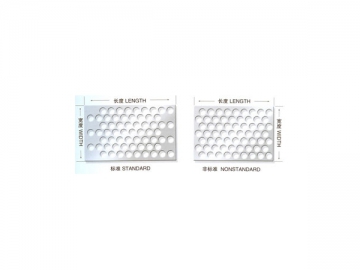

La marge est la zone non perforée sur le bord de la planche. La planche typique perforée est traitée avec une marge requise. Si vous avez des exigences particulières, veuillez nous soumettre la taille spécifique des quatre bords. Les bords de la planche peuvent être affectés en production réelle. Si cela ne convient pas à vos besoins, nous pouvons aussi vous fournir des produits similaires.
d. Tolérance
Le produit perforé peut avoir une certaine tolérance en termes d'épaisseur, de barre, de pourcentage de surface ouverte, de planéité, etc. Comme pour le processus de production des autres produits, des exigences de tolérance plus grandes entrainent des coûts de production élevés. Les clients doivent fixer la tolérance spécifique pour que nous puissions fabriquer des produits satisfaisants. Si les clients n'ont pas d'exigences particulières, nous traitons les planches conformément à la tolérance standard.
