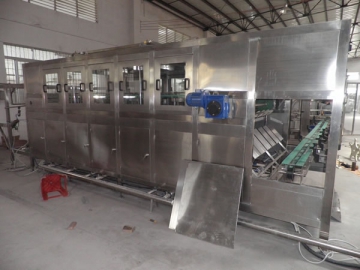

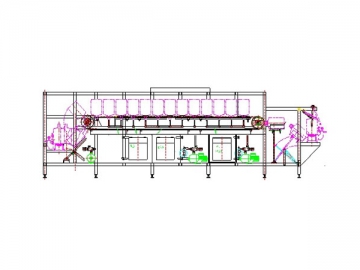

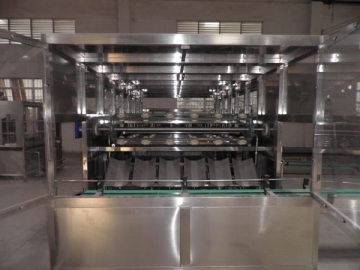

Composition de la laveuse de bouteilles : rack 1, convoyeuse à chaîne 2, tuyauterie d'évacuation 3, citerne 4, mécanisme de dépôt de la bouteille 5, etc. (Voir photo no 5)

1. Rack
Le rack de la laveuse de bouteille est soudé à l'aide de tube carré en acier inoxydable de type 75x45. Il se caractérise par sa grande résistance, ses bonnes caractéristiques de rigidité, sa légèreté, son esthétisme et la simplicité de son entretien. Le rack est soudé par un mécanisme de soudage de chargement automatique.

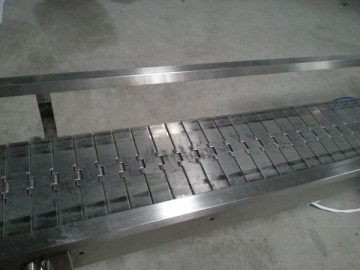

2. Chaîne de convoyage
La laveuse de bouteilles comporte une convoyeuse à chaîne qui se compose d'une chaîne, un support de maintien, un dispositif de maintien des bouteilles etc. La chaîne et le système de convoyage est conçue avec grand soin.

a. Transmission principale
Le contrôle de la fréquence permet de s'assurer que les bouteilles peuvent rester sur chaque poste pour une durée déterminée. La position de la plaque de la chaîne a été calculée strictement pour garantir un positionnement précis et automatique.

b. Réglage
La convoyeuse à chaîne de la machine à la laver les bouteilles peut être réglée à l'aide du roulement à l'extrémité.

3. Tuyauterie d'évacuation
La tuyauterie d'évacuation de la laveuse de bouteilles est fabriquée à partir de tubes en acier inoxydable.

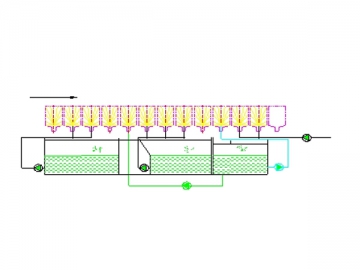

Nous utilisons des buses à vis spéciales pour un effet de nettoyage optimal. Nous vous présentons ci-dessous les postes de nettoyage de la machine de lavage pour bouteilles (voir photo 6).

Cette laveuse de bouteilles prend en charge 12 processus de rinçage. Un poste de séchage par immersion est réglé avant le processus de lavage de lessive alcaline. Les deux positions de séchage d'immersion sont mises séparément après le lavage et les procédés de lavage du produit en bouteille. Le temps de séchage est de 18 secondes.

Lorsqu'il est connecté à l'alimentation électrique, le système de contrôle PLC prend le contrôle du contacteur qui commande toutes les pompes à eau. Celles-ci se mettent en marche. Ensuite, les signaux sont envoyés à un transducteur. Ce capteur commence les chaînes de convoyage. A ce moment, la bouteille est remise à chaque processus de rinçage. Les deux temps de rinçage et la température de la liqueur alcaline peuvent être réglés via un écran tactile. Une fois le rinçage terminé, les bouteilles sont ré acheminées vers la chaîne de transport.

4. Cuve d'eau
L'ensemble du dispositif compte quatre réservoirs, à savoir une cuve de lessive alcaline, deux réservoirs de désinfectant liquide, et un réservoir d'eau d'évacuation. Chaque réservoir est équipé d'un godet de chargement avec un dispositif de filtrage. Vous pouvez nettoyer le réservoir d'eau à travers le seau. Lorsque l'équipement de lavage des bouteilles est en cours d'exécution, vous pouvez nettoyer et remplacer le réservoir d'eau sans affecter le fonctionnement normal de l'ensemble de la laveuse de bouteilles. Le niveau des réservoirs d'eau peut être contrôlé à travers le couvercle du godet de chargement fabriqué à partir de verre organique.

Le réservoir d'eau est réglé avec un dispositif d'alarme de niveau bas. Quand il existe trop d'eau, il peut être débordé par l'intermédiaire d'un orifice de sortie. Dispositif de chauffage à régulation de température est installé dans le réservoir de liquide alcalin. Sur la partie inférieure de chaque réservoir d'eau, il y a une sortie pour évacuer l'eau mélangée. L'intérieur du rack, pas de réservoir d'eau est réglé pour l'eau traitée. Hors de l'eau fini obtient directement dans les pompes à eau.

Toutes les sorties des pompes à eau comportent des vannes d'inversion. Lorsque la laveuse de bouteilles ne fonctionne pas, l'eau va revenir à son propre réservoir d'eau via les vannes de commutation. Le redémarrage fréquent des pompes à eau peut être ainsi évité. En outre, la durée de vie de la pompe à eau peut être prolongée sensiblement.

5. Mécanisme de dépose de la bouteille
La laveuse de bouteilles comporte un mécanisme à robinet de bouteille composée d'un support de bouteille, de bouteilles couchées crémaillère, vérin, etc. Si tous les flacons ont été lavés, ils vont tomber directement dans la chaîne transporteuse du lave-bouteille par l'intermédiaire du flacon compte-gouttes.
