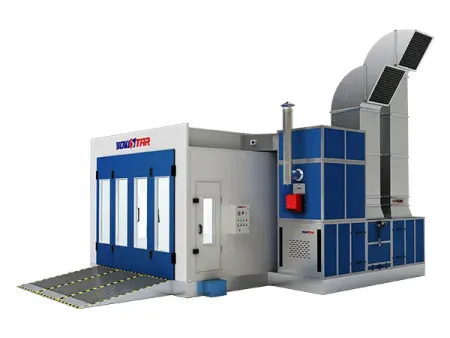

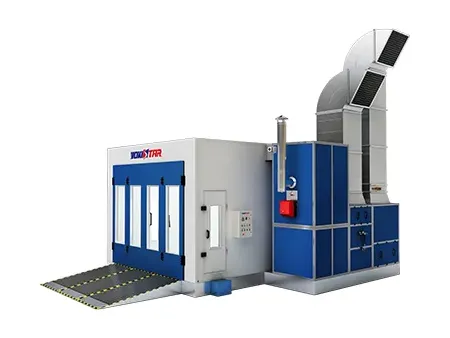

Cabine de peinture automobile (Cabine de peinture haut de gamme)
Demande de devis
Kalux-O
Moteur et Ventilateur (Unités d’Air d’Appoint)
- Type de moteur : moteur monté à l'intérieur du carter du ventilateur
- Quantité : 1 pièce
- Puissance du moteur : 7,5 kW
- Puissance totale : 7,5 kW
- Type de ventilateur : ventilateur centrifuge à double aspiration (YDW-5.6M)
- Débit d'air total : 20 000 m³/h
Moteur et Ventilateur (Unités d’Air d’Appoint)
- Type de moteur : moteur monté à l'intérieur du carter du ventilateur
- Quantité : 1 pièce
- Puissance du moteur : 7,5 kW
- Puissance totale : 7,5 kW
- Type de ventilateur : ventilateur centrifuge à double aspiration (YDW-5.6M)
- Débit d'air total : 20 000 m³/h
Filtration de l'Air Evacué
- Filtre en fibre de verre : classe G3 (EN 779), type PA-50
- Charbon actif granulaire (KC-8.0) dans un cadre de filtre en « forme de M »
Kalux-B
Moteur et Ventilateur (Unités d’Air d’Appoint)
- Type de moteur : entraînement par courroie
- Quantité : 2 unités
- Puissance par moteur : 4 kW
- Puissance totale : 8 kW
- Type de ventilateur : ventilateur centrifuge à double aspiration (TAE-400-H)
- Débit d'air total : 25 000 m³/h
Moteur et Ventilateur (Unités d’Air d’Appoint)
- Type de moteur : entraînement par courroie
- Quantité : 1 pièce
- Puissance par moteur : 7,5 kW
- Puissance totale : 7,5 kW
- Type de ventilateur : ventilateur centrifuge à double aspiration (TAE-560-H)
- Débit d'air total : 25 000 m³/h
Filtration de l'Air Evacué
- Filtre en fibre de verre : classe G3 (EN 779), type PA-50
- Charbon actif granulaire dans un cadre de filtre de type « colonne »
Kalux-T
Moteur et Ventilateur (Unités d’Air d’Appoint)
- Type de moteur : entraînement direct
- Quantité : 1 pièce
- Puissance par moteur : 7,5 kW
- Puissance totale : 7,5 kW
- Type de ventilateur : ventilateur turbo à aspiration unique
- Débit d'air total : 25 000 m³/h
Moteur et Ventilateur (Unités d’Air d’Appoint)
- Type de moteur : entraînement direct
- Quantité : 1 pièce
- Puissance par moteur : 7,5 kW
- Puissance totale : 7,5 kW
- Type de ventilateur : ventilateur turbo à aspiration unique
- Débit d'air total : 25 000 m³/h
Filtration de l'Air Evacué
- Filtre à charbon actif de type « poche », classe F5 (EN 779), modèle C16-200
Configuration principale
| Structure de base | |
| Disposition au sol |
|
| Plaque de recouvrement | Acier galvanisé plié, hauteur 300 mm |
| Châssis de support | Tubes carrés en acier galvanisé, dimensions 40 × 80 mm (W × L) |
| Filtre de sol | Filtre en fibre de verre monté sur le châssis, classe G3 (EN 779), avec une surface filtrante de 26,91 m² |
| Boîtier de la cabine | |
| Porte d'entrée | Porte à quatre vantaux, dimensions 3 200 × 2 600 mm (L × H), structure en acier cintré sans bord apparent, vitres en verre trempé, cadre en acier laqué |
| Porte de service | 1 pièce, dimensions 700 × 2 000 mm (L × H), vitre en verre trempé, cadre carré en acier coloré |
| Panneau mural | Épaisseur 50 mm, largeur 1 000 mm, isolation EPS, recouverte d'une tôle d'acier coloré de 0,426 mm. Panneau à emboîtement à rainure et languette, les deux faces en acier coloré |
| Panneau de toiture | Fabriqué en tôle d’acier galvanisé pliée de 0,6 mm |
| Unités d'air d'appoint | |
| Cadre de boîtier | Fabriqué en acier galvanisé plié de 1,5 mm d'épaisseur, avec des connecteurs à trois voies en alliage d'aluminium |
| Commande d'air d'appoint | Servomoteur NMU230 10N Belimo ou registre à commande manuelle (selon le modèle) pour la régulation de l'air neuf |
| Actionneur pneumatique | Commande la vanne d'air pour l'ouvrir ou la fermer en mode pulvérisation ou cuisson |
| Système de chauffage |
|
| Filtre d'air d'appoint | Préfiltre, classe G3 (EN 779) |
| Unité d'évacuation d'air | |
| Cadre d'armoire | Acier galvanisé cintré de 1,5 mm, connecteur à trois voies en alliage d'aluminium |
| Commande de l'air évacué | Servomoteur NMU230 10N Belimo pour l'ouverture et la fermeture de la vanne d'air. Équipé d'un conduit droit de 4 m, d'un coude de 90° et d'un coude de 30° |
| Système de commande | Comprend : manomètre, régulateur de température, minuterie de cuisson, compteur d'heures, interrupteur de pulvérisation, interrupteur de pulvérisation à chaud, interrupteur de cuisson, interrupteur d'éclairage gauche, interrupteur d'éclairage droit, interrupteur de démarrage, interrupteur d'alimentation, arrêt d'urgence |
