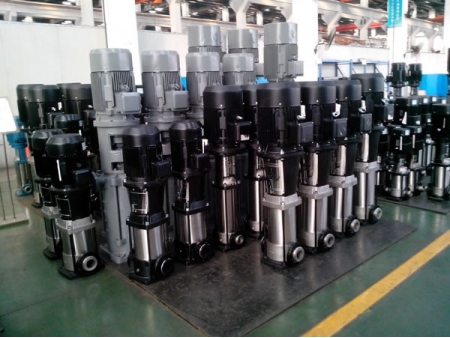

• Température moyenne: Type normal: 0 ℃ ~ 68 ℃, Type eau chaude: 0 ℃ ~ 120 ℃
• Température ambiante: 40 ℃
• Pression max ambiante: 1MPa
• Il est conseillé d'utiliser un moteur de puissance plus élevée dans le cas où la densité ou la viscosité du milieu est supérieure à celle de l'eau.
• PH: 5-8

• Moteur standard à deux pôles à ventilation entièrement fermée
• Indice de protection: IP55
• Classe d'isolation: F
• Tension standard monophasée: 220V-50Hz triphasée: 380/400V-50Hz

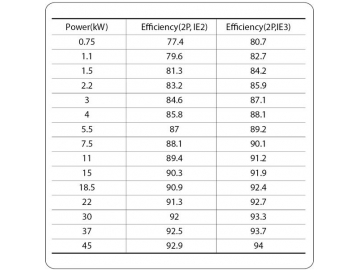

• Rendement standard du moteur: 11kW à 45kW:IE3, Autre: IE2, valeur de rendement spécifique du tableau ci-dessous.

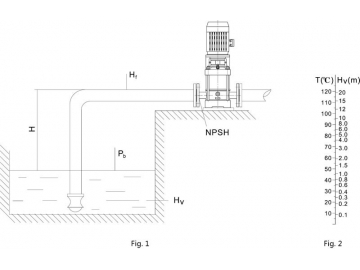

Si la pression dans la pompe est inférieure à la pression de vapeur du milieu, il y aura cavitation, ce qui affectera les performances de la pompe. Pour éviter la cavitation et assurer une entrée de pompe à pression minimale, la hauteur d'aspiration maximale doit être calculée comme suit:

Pb: Pression atmosphérique, bar (Dans un système de canalisation fermé, cette pression peut être considérée comme la pression du système)
NPSH: Tête nette positive d'aspiration, m (Value à débit maximum de la courbe Q-NPSH)
Hf: Perte d'aspiration dans la canalisation (Value à débit maximal de la canalisation correspondante)
Hv: Pression de vapeur moyenne, m (pression de vapeur moyenne à la température correspondante. Le milieu par défaut est l'eau, comme le montre la figure 4 de droite)
Hs: Marge de sécurité, m, la valeur générale est de 0,5.
Résultat du calcul: Si H est positif, la pompe est installée dans une voie d'aspiration. Sinon, elle est installée en aspiration par le bas.

Remarque: Il est inutile d’effectuer de calcul ci-dessus dans des conditions générales. Il est nécessaire de calculer le H que lorsque la pompe est utilisée dans les situations suivantes:
1. Température moyenne élevée
2. Vitesse d'écoulement supérieure à la valeur nominale
3. Grande tête d’aspiration ou entrée de canalisation longue
4. Faible pression du système
5. Mauvaise condition d’entrée

La sélection de la pompe devrait être basée sur:
1. Point de fonctionnement de la pompe
2. Données dimensionnelles telles que la perte de pression à la suite des différences de niveau, la perte de charge dans la tuyauterie
3. Efficacité de la pompe
4. Matières de la pompe
5. Raccords de la pompe
6. Tables de configuration des garnitures mécaniques couramment utilisées

1. Point de fonctionnement de la pompe

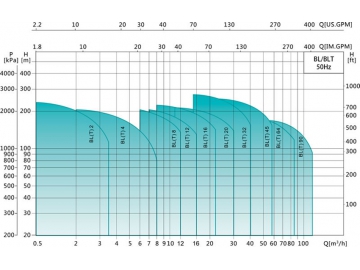

A partir du point de fonctionnement, il est possible de sélectionner une pompe sur la base des tableaux de courbes des données techniques et courbes de performance.

2. Données dimensionnelles
Pour le dimensionnement d'une pompe, les éléments suivants doivent être pris en compte:
· Débit et pression au point de soutirage
· Perte de pression suite à des différences de hauteur
· Perte de charge dans la tuyauterie (Hf) (Voir figure 1)
· Plus haute efficacité au point de fonctionnement
· Valeur NPSH.
· Pour le calcul de la valeur NPSH, voir le tableau de courbes correspondant.

3. Efficacité de la pompe
Avant de déterminer le meilleur point d'efficacité, le mode de fonctionnement de la pompe doit être identifié. Si la pompe doit être exploitée au même point de fonctionnement, veuillez sélectionner une pompe BL qui fonctionne à un point de fonctionnement correspondant à la meilleure efficacité de la pompe.

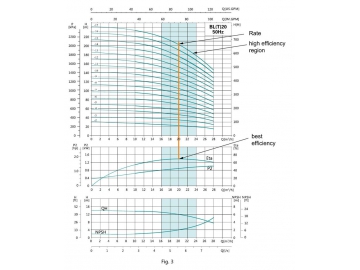

Comme la pompe est dimensionnée sur la base de débit la plus élevée, il est important de toujours avoir le point de fonctionnement à la droite de la courbe de rendement (eta) afin de maintenir une haute efficacité lorsque le débit diminue.

4.Matériaux de la pompe
Les matériaux doivent être choisis en fonction du liquide à pomper. Les pièces en contact de la pompe BL sont en AISI304. Le corps de la pompe BLT est en fonte.

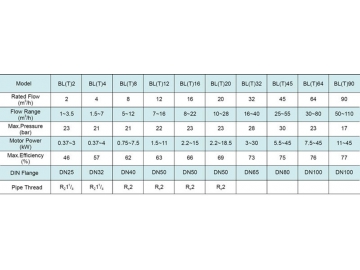

La sélection des raccords dépend de la pression nominale et du travail du tuyau. La pompe centrifuge verticale offre une vaste gamme de raccords flexibles, à savoir:
· Filetage de tube
· Bride ovale
· DIN flange
· Bride DIN
· Autres raccordements sur demande

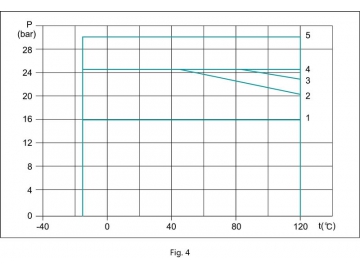

Les limites de pression et de température sont présentées dans la fig.4 suivante. La pression et la température sont présentées dans la fig.4.

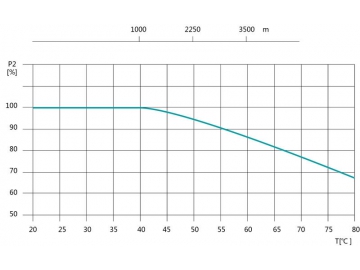

Lorsque la pompe fonctionne à température ambiante supérieure à 40 ℃ ou à altitude supérieure à 1000 m, la puissance de sortie du moteur P2 diminue en raison du mauvais refroidissement causé par la faible densité de l'air. Par conséquent, la pompe verticale doit être équipée d'un moteur de haute puissance.
