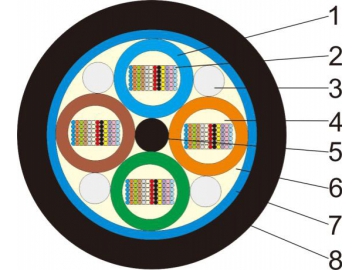

- Brin en acier
- Gaine extérieure: polyéthylène noir
- Courroie: polyéthylène noir
- Fibre optique
- Gel optique: composant étanche à l’eau
- Tube interne: matériau thermoplastique
- Matériau hydrofuge: composant étanche à l’eau
- Corde de déchirure
- Elément central résistant: fil d’acier phosphaté, câble à fibre à taux élevé de comptage et polyéthylène extrudé.
- Couche armée: ruban en acier-plastique
- Gaine extérieure: polyéthylène noir
Le câble aérien autoporteur a été fabriqué par insertion d’une fibre monomode ou une fibre multimode dans un tube à structure libre en polyester à module élevé rempli de composant étanche à l’eau. L’âme du câble est en matériau métallique de haute résistance. Le tube à structure libre (y compris la corde de remplissage) est torsadé autour de l’âme à renfort central pour former une âme circulaire et compacte avec des fissures remplies de matériaux hydrofuges. Une gaine de polyéthylène extrudé est insérée dans le câble après l’enveloppage vertical d’un brin en acier sur 8 figures.
Applications du câble aérien autoporteurLe câble aérien autoporteur est adéquat pour la communication locale et la communication à longue distance.
Paramètres 1. Paramètres techniques| Eléments | Contenu | Valeur | ||||
| Nombre d'âmes | 24 | 48 | 96 | 216 | 432 | |
| Tube à structure libre | Nombre de tubes à structure libre * Nombre d'âmes par tube | 4*6 | 4*12 | 8*12 | 18*12 | 18*24 |
| Diamètre extérieur | mm | 9.5*15.5 | 11.5*19.5 | 13.5*21.5 | 17.0*25.0 | 20.0*28.0 |
| Renfort central | Matériau | Fil d'acier | ||||
| Matériau hydrofuge | Matériau | Gel hydrofuge | ||||
| Couche armée | Matériau | Bande ondulée en acier | ||||
| Gaine extérieure | Epaisseur (0.2mm) | 1.8 | ||||
| Courroie renforcée | Matériau | Fil d'acier / Brin d'acier | ||||
| Température d'exploitation | -40- +70 | |||||
| Etirage | Courte période / Longue période (N) | 2000/800 | ||||
| Aplatissement | 1500/600 | |||||
| *Le câble à structure tubée et armée est personnalisable en matière d'âmes et de structures selon les exigences des clients. | ||||||
| G.652.D | G.655 | 50/125m | 62.5/125m | ||
| Atténuation | @850nm | - | - | 3.0dB/km | 3.0dB/km |
| @1300nm | - | - | 1.0dB/km | 1.0dB/km | |
| @1310nm | 0.36dB/km | 0.36dB/km | - | - | |
| @1550nm | 0.22dB/km | 0.23dB/km | - | - | |
| Largeur de bande | @850nm | - | - | 500MHzkm | 200MHzkm |
| @1300nm | - | - | 1000MHzkm | 600MHzkm | |
| Longueur d'onde de coupe de fibre | 1260nm | 1260nm | - | - | |
| Dispersion modale de polarisation | Fibre optique monomode | 0.20ps/km | 0.20ps/km | - | - |
| Valeur de liaison (M=20Q=0.01%) | 0.10ps/km | 0.10ps/km | - | - | |
| Eléments | Norme d'inspection | Valeur spécifique | Exigences |
| Traction | IEC 60794-1-2-E1 | Selon les paramètres techniques | Atténuation additionnelle pour le court terme:≤0.1dB |
| Aplatir | IEC 60794-1-2-E3 | Selon les paramètres techniques | Atténuation additionnelle pour le court terme:≤0.1dB |
| Impact | IEC 60794-1-2-E4 | Impact d'un marteau de 450g sur une hauteur de 1 mètre, pendant au moins 5 fois, le rayon du cylindre à impact 12.5mm | Atténuation additionnelle résiduelle:≤0.03dB |
| Courbure avant et arrière | IEC 60794-1-2-E6 | Chargement 150N 30 fois | Atténuation additionnelle résiduelle:≤0.03dB |
| Torsion | IEC 60794-1-2-E7 | 1 mètre ±180° 10 fois | Atténuation additionnelle résiduelle:≤0.03dB |
| Test de température pour recyclage | IEC 60794-1-2-F1 | -40 +70 | Changement de l'atténuation additionnelle:≤0.05dB/km |
| * Le changement de l'atténuation de la fibre optique se fait à une longueur d'onde de 1550nm. | |||
- Le câble aérien autoporteur offre une excellente capacité de résistance à la tension et à la température.
- Le matériau du tube à structure libre présente d’excellentes propriétés en matière d’hydrolyse, de résistance et de force.
- Le tube est rempli d’un gel spécial permettant de protéger la fibre optique. Nous utilisons des mesures spéciales pour garantir une performance hydrofuge remarquable.
- Ame de renfort central à fil d’acier unique
- Remplissage du tube à structure libre avec un composant spécial
- Ame du câble 100% remplie
- Résistance améliorée à la pression PSP
Conduit, Aérien, Enterré directement
Operating StandardsCâble aérien autoporteur de communication pour application extérieure YD/T 1155-2011 de norme IEC 60794-3-20-2009 section 3-20: Spécifications du câble aérien autoporteur de communication pour application extérieure
