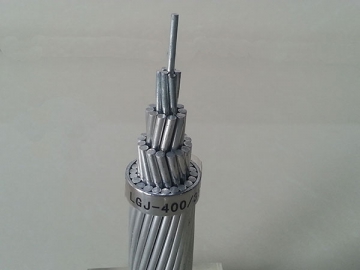

Câble aérien couche concentrique fils ronds

Demande de devis

À propos de: http://tongdacable.fr/3-6-concentric-cable.html

Ce câble aérien couche concentrique fils ronds est produit en concordance avec le standard GB/T 1179-2008 et est principalement appliqué aux lignes électriques aériennes pour une transmission électrique longue distance, comme il s'adapte aux changements de terrain et d'environnement, comme les rivières, les pentes, les montagnes, etc. De plus, ce produit est très économique et permet une installation et maintenance pratique.

Type et descriptions

Type	Descriptions
JL/G1A, JL/G1B, JL/G2A, JL/G2B, JL/G3A	Toron aluminium, âme acier
JL/G1AF, JL/G2AF, JL/G3AF	Toron aluminium, âme acier anticorrosion
JL	Toron aluminium

Structure et paramètres techniques du toron aluminium

Modèles	Zone (mm²)	No. De conducteur	Diamètre (mm)		Poids par unité de longueur (kg/km)	Résistance à la traction nominale (kN )	Résistance DC à 20°C (Ω/km)
Modèles	Zone (mm²)	No. De conducteur	Conducteur simple	Conducteur toronné	Poids par unité de longueur (kg/km)	Résistance à la traction nominale (kN )	Résistance DC à 20°C (Ω/km)
10 16 25 40 63	10 16 25 40 63	7	1.35 1.71 2.13 2.70 3.39	4.05 5.12 6.40 8.09 10.2	27.4 43.8 68.4 109.4 172.3	1.95 3.04 4.50 6.80 10.39	2.8633 1.7896 1.1453 0.7159 0.4545
100 125 160 200 250	100 125 160 200 250	19	2.59 2.89 3.27 3.66 4.09	12.9 14.5 16.4 18.3 20.5	274.8 343.6 439.8 549.7 687.1	17.00 21.25 26.40 32.00 40.00	0.2877 0.2302 0.1798 0.1439 0.1151
315 400 450 500 560	315 400 450 500 560	37	3.29 3.71 3.94 4.15 4.39	23.0 26.0 27.5 29.0 30.7	867.9 1102.0 1239.8 1377.6 1542.9	51.97 64.00 72.00 80.00 89.60	0.0916 0.0721 0.0641 0.0577 0.0515
630 710 800 900 1000	630 710 800 900 1000	61	3.63 3.85 4.09 4.33 4.57	32.6 34.6 36.8 39.0 41.1	1738.3 1959.1 2207.4 2483.3 2759.2	100.80 113.60 128.00 144.00 160.00	0.0458 0.0407 0.0361 0.0321 0.0289
1120 1250 1400 1500	1120 1250 1400 1500	91	3.96 4.18 4.43 4.58	43.5 16.0 48.7 50.4	3093.5 3452.6 3866.9 4143.1	179.20 200.00 224.00 240.00	0.0258 0.0231 0.0207 0.0193

Structure et paramètres techniques du toron aluminium à âme acier

Modèle	Rapport d'acier (%)	Zone			No. De conducteur		Diamètre de conducteur simple		Diamètre		Poids par unité de longueur (kg/km)	Résistance à la traction nominale					Résistance DC à 20°C (Ω/km)
		Al	Acier	Sum	Al	Acier	Al	Acier	Fil toronné acier	Conducteur toronné		JL/ G1A	JL/ G1B	JL/ G2A	JL/ G2B	JL/ G3A
		mm²			Al	Acier	mm		mm			kN
16 25 40 63 100	17 17 17 17 17	16 25 40 63 100	2.67 4.17 6.67 10.5 16.7	18.7 29.2 46.7 73.5 117	6 6 6 6 6	1 1 1 1 1	1.84 2.30 2.91 3.66 4.61	1.84 2.30 2.91 3.36 4.61	1.84 2.30 2.91 3.66 4.61	5.53 6.91 8.74 11.0 13.8	64.6 100.9 161.5 254.4 403.8	6.08 9.13 14.40 21.63 34.33	5.89 8.83 13.93 20.58 32.67	6.45 9.71 15.33 22.37 35.50	6.27 9.42 14.87 212.63 34.33	6.83 10.25 16.20 24.15 38.33	1.7934 1.1478 0.7174 0.4555 0.2869
125 125 160 160 200	6 16 6 16 6	125 125 160 160 200	6.94 20.4 8.89 26.1 11.1	132 145 169 186 211	18 26 18 26 18	1 7 1 7 1	2.97 2.47 3.66 2.80 3.76	2.97 1.92 3.66 2.18 3.76	2.97 5.77 3.66 6.53 3.76	14.9 15.7 16.8 17.7 18.8	397.9 503.9 509.3 644.9 636.7	29.17 45.69 36.18 54.69 44.22	28.68 44.27 35.29 55.86 43.11	30.14 48.54 37.42 61.34 45.00	29.65 47.12 36.80 59.51 44.22	31.04 51.39 38.67 64.99 46.89	0.2304 0.2310 0.1800 0.1805 0.1440
200 250 250 315 315	16 10 16 7 16	200 250 250 315 315	32.6 24.6 40.7 21.8 51.3	233 275 291 337 366	26 22 26 45 26	7 7 7 7 7	3.13 3.80 3.50 2.99 3.93	2.43 2.11 2.72 1.99 3.05	7.30 6.34 8.16 5.97 9.16	19.8 21.6 22.2 23.9 24.9	806.2 880.6 1007.7 1039.6 1269.7	70.13 68.72 87.67 79.03 106.83	67.85 67.01 84.82 77.51 101.70	74.69 72.16 93.37 82.08 114.02	72.41 70.44 90.52 80.55 110.43	78.93 75.60 98.66 85.13 121.20	0.1444 0.1154 0.1155 0.0917 0.0917
400 400 450 450 500	7 13 7 13 7	400 400 450 450 500	27.7 51.9 31.1 58.3 34.6	428 452 181 508 535	45 54 45 54 45	7 7 7 7 7	3.36 3.07 3.57 3.26 3.76	2.24 3.07 2.38 3.26 2.51	6.73 9.21 7.14 9.77 7.52	26.9 27.6 28.5 29.3 30.1	1320.1 1510.3 1485.2 1699.1 1650.2	98.36 123.04 107.47 138.42 119.41	96.42 117.85 105.29 132.58 116.99	102.23 130.30 111.82 146.58 124.25	100.29 126.67 109.64 142.50 121.83	106.10 137.56 115.87 154.75 128.74	0.0722 0.0723 0.0642 0.0643 0.0578
500 560 560 630 630	13 7 13 7 13	500 560 560 630 630	64.8 38.7 70.9 43.6 79.8	565 599 631 674 710	54 45 54 45 54	7 7 19 7 19	3.43 3.98 3.63 4.22 3.85	3.43 2.65 2.18 2.81 2.31	10.3 7.96 10.9 8.44 11.6	30.9 31.8 32.7 33.8 34.7	1887.9 1848.2 2103.4 2079.2 2366.3	153.80 133.74 172.59 150.45 191.77	147.31 131.03 167.63 147.40 186.19	162.87 139.06 182.52 156.55 202.94	158.33 136.45 177.56 153.50 197.36	171.94 144.19 192.45 162.21 213.32	0.0578 0.0516 0.0516 0.459 0.0459
710 710 800 800 800	7 13 4 8 13	710 710 800 800 800	49.1 89.9 34.6 66.7 101	759 800 835 867 901	45 54 72 84 54	7 19 7 7 19	4.48 4.09 3.76 3.48 4.34	2.99 2.45 2.51 3.48 2.61	8.96 12.3 7.52 10.4 13.0	35.9 36.8 37.6 38.3 39.1	2343.2 2666.8 2480.2 2732.7 3004.9	169.56 216.12 167.41 205.33 243.52	166.12 209.83 164.99 198.67 236.43	176.43 228.71 172.25 214.67 257.71	172.99 222.42 169.83 210.00 250.61	182.81 240.41 176.74 224.00 170.88	0.0407 0.0407 0.0361 0.0362 0.0362
900 900 1000 1120 1120	4 8 4 4 8	900 900 1000 1120 1120	38.9 75.0 43.2 47.3 91.2	939 975 1043 1167 1211	72 84 72 72 84	7 7 7 19 19	3.99 3.69 4.21 4.45 4.12	2.66 3.69 2.80 1.78 2.47	7.98 11.1 8.41 8.90 12.4	39.9 40.6 42.1 44.5 45.3	2790.2 3074.2 3100.3 3464.9 3811.5	188.33 226.50 206.23 231.22 276.78	185.61 219.00 206.23 231.22 276.78	193.78 231.75 215.31 241.15 295.94	191.06 226.50 212.28 237.84 289.55	198.83 244.50 220.93 247.77 307.79	0.0321 0.0322 0.0289 0.0258 0.0258
1250 1250	4 8	1250 1250	1303 1352	1303 1352	72 84	19 19	4.70 4.35	1.88 2.61	9.40 13.1	47.0 47.9	3867.1 4253.9	258.06 308.91	258.06 308.91	269.14 330.29	265.44 323.16	276.53 343.52	0.0231 0.0232

Remarque :
1. Veuillez préciser svp durant la commande, si le toron aluminium à âme en acier anticorrosionest nécessaire
2. La longueur livrée peut être ajustées selon vos demandes
