Antenne satellite en fibre de carbone 0,9m Manufacturer

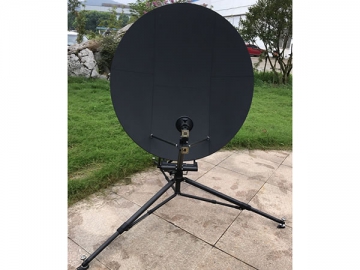

Antenne satellite en fibre de carbone 0,9m

Demande de devis

À propos de: http://vsatantenna.fr

HUAXIN ANTENNA s'engage à fournir des antennes de stations terrestres de communication par satellite de première classe et l'installation, l'essai et la maintenance du système de contrôle correspondant.

Caractéristiques de l’antenne parabolique
● Six panneaux en fibre de carbone
● Gain élevé et excellente performance du lobe latéral
● Configuration en 5 minutes
● Ajustement facile et rapide de l'élévation

Spécifications de l’antenne satellite en fibre de carbone 0,9m

◆ Spécifications R.F	Bande Ku
	Réception			Transmission
1. Fréquence (GHz)	12.25-12.75			14-14.5
	10.95-12.75 ★			13.75-14.5 ★
2. Gain typique (dBi)	39.55 à 12.5GHz			40.34 à 14.25GHz
3. VSWR	1.25:1			1.25:1
4. Largeur de faisceau (-3dB)	1.730°			1.580°
5. G/T typique à 20°EL	19.18dB/K (12.5GHz, 70K LNA)
6. Capacité de gestion de l'énergie				1KW/Port
7. Interface d'alimentation	WR-75			WR-75
8. Perte d'insertion d'alimentation	0.25dB			0.2dB
9. Isolation Tx à Rx	≥85dB
10. Isolation de polarisation croisée
Sur axe	≥35dB
11. Lobe latéral	CCIR.580-6
◆ Spécification mécanique		◆ Spécification environnementale
1. Type d'antenne	Offset	1. Chargement du vent, opérationnel			≤ 34mph (54km/h)
2. Type de lecteur	Manuel
3. Déplacement AZ	0 à 360°	2. Température ambiante			-40°C à 60°C
4. Déplacement EL	10° à 90°	3. Pluie			100mm/h
5. Déplacement POL	±90°	4. Humidité relative			0 à 100%
6. Matériau du réflecteur	Fibre de carbone	5. Rayonnement solaire	360 BTU/h/ft2 (1000Kcal/h/m2 )
7. Segments du réflecteur	6	6. Glace		25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent
8. Type de montage	Trépied
9. Précision de surface	0.3mm (R.M.S)
Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification.
