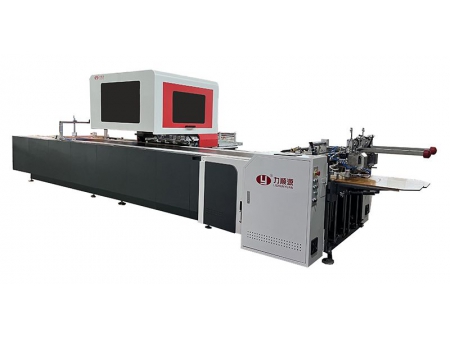

Machine de positionnement visuel à deux margeurs, LY-850SD
Demande de devis
Convient à une utilisation sur les lignes de production de boîtes rigides et de livres à couverture rigide
Lishunyuan a conçu et fabriqué la machine de positionnement visuel LY-850SD, équipée de deux margeurs et de quatre caméras haute définition, afin de répondre aux besoins de fabrication des coffrets en deux parties ainsi que des couvertures rigides.

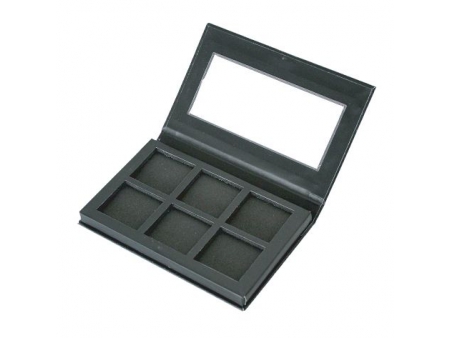

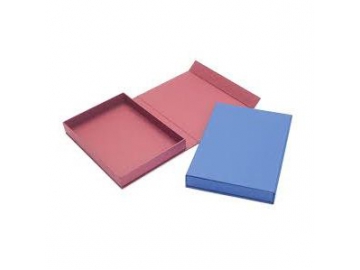

Boîtes d'échantillons Caractéristiques
- La section d’alimentation papier est équipée de deux postes de contrôle indépendants permettant un réglage précis du levage par étapes, adapté aux papiers de différentes épaisseurs.
- Le margeur adopte un système d’aspiration entraîné par servomoteur, permettant l’alimentation de papiers fins comme épais. Cette conception évite les doubles feuilles et les décalages, garantissant une alimentation plus stable et plus rapide.
- La machine de positionnement visuel intègre un bras robotisé YAMAHA et quatre caméras HD pour le positionnement par vision, assurant des calculs plus précis. La précision de positionnement atteint ±0,05 mm.
- Lors du traitement de grands formats, les deux palettes peuvent être synchronisées pour le levage et le changement rapide entre différents formats de papier. Le passage entre l’impression simple couche et double couche s’effectue également rapidement.
- La machine permet la production de deux types de produits : les coffrets en deux parties et les couvertures rigides.
- En cas d’arrêt d’un type de production, la machine peut basculer vers la fabrication d’un seul type de produit par simple pression d’un bouton.
| Modèle du produit | LY-850SD | |
| Format d'une feuille | W (min) | 45 mm |
| W (max) | 800 mm | |
| L (min) | 120 mm | |
| L (max) | 900 mm | |
| Format de deux feuilles | W (min) | 45 mm |
| W (max) | 375 mm | |
| L (min) | 120 mm | |
| L (max) | 900 mm | |
| Épaisseur du papier | 100-350 g/㎡ | |
| Épaisseur du carton (C*D) | 1-3 mm | |
| Taille du carton pour couverture rigide simple | W (min) | 45 mm |
| W (max) | 500 mm | |
| L (min) | 90 mm | |
| L (max) | 1000 mm | |
| Taille du carton pour couverture rigide double | W (min) | 45 mm |
| W (max) | 375 mm | |
| L (min) | 90 mm | |
| L (max) | 375 mm | |
| Taille minimale du carton séparé | Largeur minimale de 15 mm, associée à une cloison d'une épaisseur de 1 mm | |
| Dimensions d'un carton simple | W (min) | 45 mm |
| W (max) | 400 mm | |
| L (min) | 45 mm | |
| L (max) | 700 mm | |
| H (min) | 10 mm | |
| H (max) | 120 mm | |
| Dimensions d'un carton double | W (min) | 45 mm |
| W (max) | 350 mm | |
| L (min) | 45 mm | |
| L (max) | 450 mm | |
| H (min) | 10 mm | |
| H (max) | 120 mm | |
| Précision de positionnement | ±0.05 mm | |
| Puissance maximale | 12 kW | |
| Vitesse de fabrication | 40-50 PCS/MIN | |
| Vitesse pour un produit unique | 15-30 PCS/MIN | |
| Vitesse pour deux produits | 32-50 PCS/MIN | |
| Dimensions hors tout (L*W*H) | 6100 mm*2900 mm*2000 mm | |
-
- Les deux margeurs entièrement pilotés par servomoteurs garantissent une alimentation stable.
- Double palettes avec contrôle précis du levage par étapes.
- Passage en mode palette unique par simple pression d’un bouton.
-
- Le bras robotisé YAMAHA type 600, doté d’une capacité de charge de 10 kg, assure un positionnement plus rapide et plus stable.
-
- Plateaux de pression indépendants permettant la fabrication de boîtes de différentes hauteurs.
-
- Quatre caméras réglables indépendamment permettent la capture haute précision de tous les points de repère.
