Foreuse de surface DTH KZ5/KZ9
La foreuse de surface DTH est une solution de forage avancée qui intègre un système de forage DTH avec un système de manutention automatique des tiges. Cette foreuse comprend une structure compacte, une forte intégrité et une haute mobilité. Elle est équipée d’un auvent de protection et d'un système de cotrôle de vue arrière, ce qui améliore la sécurité et le confort opérationnels pendant le forage et le déplacement.

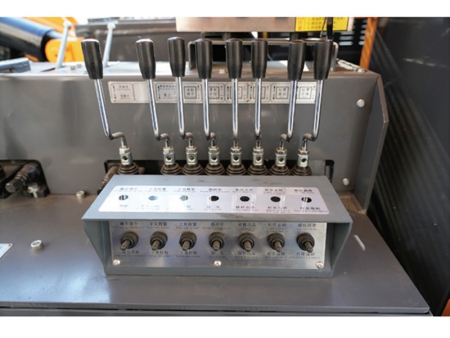

Tous les mouvements, y compris le déplacement, l'alimentation, la rotation, le dépoussiérage et le réglage d'angle, sont à commande hydraulique, ce qui garantit une grande capacité de montée et une performance stable. Un système de dépoussiérage hydraulique à sec réduit efficacement la pollution environnementale.
La foreuse offre une efficacité énergétique, une protection environnementale, une grande mobilité, une utilisation convenable et une performance stable. Elle est équipée d'un mécanisme hydraulique de déchargement des tiges pour assurer l’élimination des tiges de forage et d'un dispositif de manutention des tiges pour réduire l’intensité du travail. La foreuse est principalement utilisée pour le forage des roches dans les carrières et les mines à ciel ouvert.
| No de modèle | ||
| Dureté de forage | f=6-20 | f=6-20 |
| Diamètre de forage | Ø90-115 mm | Ø115-165 mm |
| Profondeur de forage économique | 21 m | 21 m |
| Vitesse de déplacement | 0-3.0 km/h | 0-3.0 km/h |
| Capacité de montée | ≤30° | ≤30° |
| Garde au sol | 330 mm | 330 mm |
| Puissance nominale | 73.5 kW | 86 kW |
| Moteur diesel | Yuchai YC4DK100-T304 | Yuchai YC4DK115-T302 |
| Dimensions (L×l×H) | 7300×2345×2700 mm | 7550×2550×3100 mm |
| Poids | 7900 kg | 9300 kg |

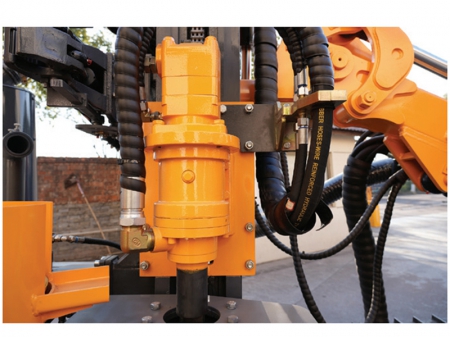

| Vitesse de rotation | 0~180 tr/min | 0~80(0~160) tr/min |
| Couple de rotation | 1500 N·m | 4000 N·m |
| Force d’alimentation maximale | 30000 N | 30000 N |
| Angle de levage de la flèche de forage | Haut 48°, bas 16° | Haut 50°, bas 20° |
| Angle d'inclinaison du faisceau | 147° | 120° |
| Angle de pivotement du chariot | Gauche 52°, droite 53° | Gauche 47°, droite 48° |
| Angle de tangage de la flèche de forage | Gauche 40°, droite 38° | Gauche 59°, droite 48° |
| Angle de nivellement du cadre | Haut 10°, bas 10° | Haut 10°, bas 10° |
| Course d'alimentation unique | 3500 mm | 3500 mm |
| Course de compensation | 900 mm | 900 mm |
| Marteau DTH | 3" | 4"/5" |
| Tige de forage (diamètre × longueur) | Ø64×3000 mm | Ø76(Ø89)×3000 mm |
| Capacité de stockage des tiges | 7 1 | 7 1 |
| Méthode de dépoussiérage | Sec (flux laminaire cyclonique hydraulique), 8 éléments filtrants | Sec (flux laminaire cyclonique hydraulique) 16 éléments filtrants |
| Méthode de manipulation des tiges | Tige de déchargement automatique | Tige de déchargement automatique |
| Méthode de lubrification des tiges de forage | Injection et lubrification automatiques d'huile | Injection et lubrification automatiques d'huile |
