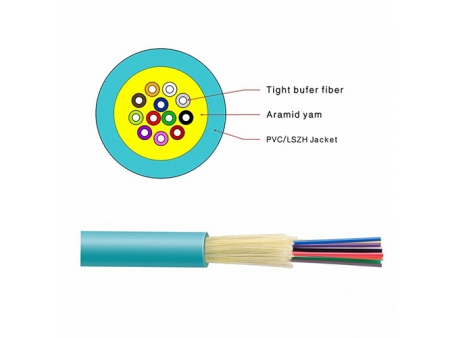

Câble fibre optique intérieur, fibre de distribution multifonctionnelle GJBFJV
Demande de devis
À propos de: http://ftth-fiber.fr/3-1-fiber-distribution-box.html
Fibre Optique & Câbles Fibres Patch, Câble Fibre Optique Intérieur
Détails du Produit
- Type de câble: GJBFJV
- Application: câblage intérieur
- Norme: YD/T 1258.2-2005
- Nombre de fibre: 2~24，ou selon vos besoins
- Type de fibre: G652D, G657A1, ou selon vos besoins
- Couleur de gaine: bleu, jaune ou selon vos besoins
- Emballage: 2-4km/Tambour en bois
- Certification: ISO9001, ISO14001, OHSAS 18001, etc.
- Capacité annuelle: 45 millions de km
Options de personnalisation
- Différent nombres de couleur
- Fibres monomodes et multi-modes
- Couleur de gaine désirée
- Gaine en PVC/PE/LSZH
- Caractéristiques mécaniques améliorées
- Résistance à la traction élevée
Performance
- Rayon de courbure minimum: statique 10D, dynamique 20D.
- Température de fonctionnement: -40℃~ 70℃.
- Faible perte, faible dispersion.
- Conception propre et son contrôle de longueur précis offrent au câble une excellente propriété mécanique et environnementale.
- Petite taille, léger, autoportant.
- Approprié pour le câblage intérieur, pour l’assemblage de connecteur direct, FTTX, la transmission de données, etc.
Spécification Technique du Câble Optique
| Nombre de fibre | Taille du cable (mm) | Poids du câble (kg/km) | Rayon de courbure min. (mm) | Charge de traction max. (N) | Charge d’écrasement max. (N/100mm) | |||
| Statique | Dynamique | Court-terme | Long-terme | Court-terme | Long-terme | |||
| 4 | 7.5±0.5 | 58 | 10 | 20 | 100 | 350 | 300 | 1000 |
| 6 | 8.5±0.5 | 77 | 10 | 20 | 200 | 500 | 300 | 1000 |
| 8 | 9.8±0.5 | 98 | 10 | 20 | 300 | 700 | 300 | 1000 |
| 10 | 11.0±1 | 126 | 10 | 20 | 350 | 850 | 300 | 1000 |
| 12 | 12.5 | 160 | 10 | 20 | 400 | 100 | 300 | 1000 |
Remarque: Cette fiche de donnée sert juste de référence, et non de supplément de contrat.
Spécification Technique du Fibre-G.652D
* PMDQ est un rapport de 20 sections de câble (M) et a un niveau de probabilité de 0.01% (Q).
| Article | Spécification | Article | Spécification |
| Type de fibre | Monomode | PMD | £0.2 ps/km1/2 |
| Matériau de la fibre | Silice dopée | Diamètre du champ modal à une longueur d’onde de 1310 nm | (8.6~9.5)±0.6 um |
| Coefficient d’atténuation à 1310 nm, 1383 nm, 1550 nm, 1625 nm | £ 0.35 dB/km £ 0.35 dB/km £ 0.21 dB/km £ 0.30 dB/km | Dispersion chromatique à 1288 ~ 1339 nm, 1271 ~ 1360 nm, 1550 nm, 1625 nm | £3.5 ps/(nm. km) £5.3 ps/(nm. km) £18 ps/(nm. km) £22 ps/(nm. km) |
| Point de discontinuité | £ 0.05 dB | Erreur de concentricité noyau/enveloppe | £ 0.6 um |
| Longueur d’onde de coupure de câble | £ 1260 nm | Diamètre enveloppé | 125.0 ± 1 um |
| Longueur d’onde de dispersion nulle | 1300 ~ 1324 nm | Pente de dispersion nulle | £0.092 ps/(nm2.km) |
| Diamètre de revêtement primaire | 245 ± 10 um | Dépendance à la température 0oC~ 70oC à 1310 & 1550nm | £ 0.1 dB/km |
| Niveau de résistance à la traction | 100 kpsi (=0.69 Gpa), 1% |
Veuillez nous contacter pour plus de renseignement.
