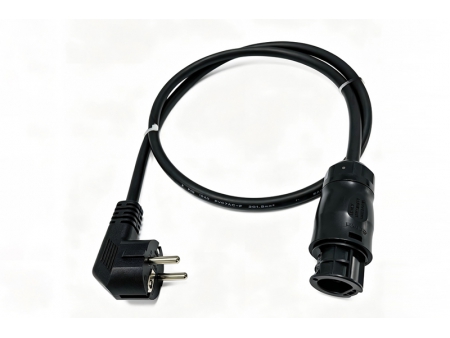

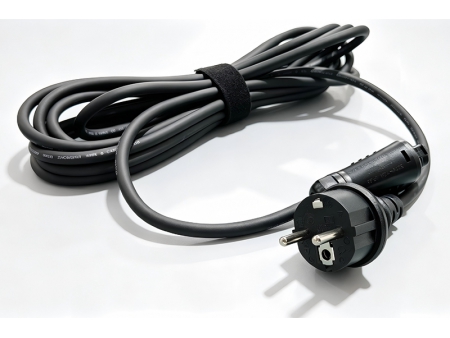

Câble solaire AC avec fiche Schuko CEE 7/7 et connecteur BC05A
Demande de devis
Cet ensemble de câble intègre une fiche européenne CEE 7/7 Schuko avec un connecteur photovoltaïque AC Betteri série BC05A. Il est conçu pour la connexion côté AC des systèmes de micro-onduleurs solaires, des équipements PV et des applications de stockage d’énergie sur les marchés européens et dans les autres régions utilisant des fiches compatibles CEE 7/7 Schuko.
Paramètres techniques
| Article | Spécification |
| Modèle de fiche | ZH-1, ZH-3 |
| Courant nominal (côté fiche) | 16 A |
| Tension nominale (côté fiche) | 250 V AC |
| Type de fiche | CEE 7/7 européenne, Schuko |
| Modèle de connecteur solaire AC | BC05A (personnalisable) |
| Type de connecteur | Connecteur solaire AC compatible avec les micro-onduleurs et les systèmes photovoltaïques côté AC |
| Conformité environnementale | RoHS, REACH |
- Structure de la fiche CEE 7/7 : La fiche Schuko CEE 7/7 possède deux broches rondes et une conception de mise à la terre hybride. Elle intègre des contacts de terre latéraux pour les prises de type F et un contact de terre pour les prises de type E, ce qui permet une compatibilité avec les systèmes de prises Schuko CEE 7/3 et les prises françaises CEE 7/5. Cette conception convient à un large éventail d’installations photovoltaïques en Europe.
- Compatibilité avec les connecteurs PV : L’ensemble est équipé d’un connecteur AC Betteri série BC05A, adapté aux micro-onduleurs compatibles et aux systèmes photovoltaïques côté AC. Le connecteur assure une transmission électrique stable entre le micro-onduleur et le point de connexion côté réseau.
- Prise en charge des certifications : La fiche peut être fournie avec des options de certification VDE, TÜV Rheinland, KEMA-KEUR, NF, CEBEC, NEMKO, SEMKO, FIMKO et DEMKO. Le connecteur AC peut être configuré pour répondre aux exigences internationales de sécurité applicables.
- Conformité environnementale : L’ensemble de câble complet peut être fourni dans des configurations conformes RoHS et REACH, afin de répondre aux exigences environnementales des marchés photovoltaïques internationaux.
- Configuration personnalisée : La longueur du câble, le matériau d’isolation, le matériau de gaine et la terminaison du connecteur peuvent être personnalisés selon les besoins de différents projets solaires.
- Connexion panneau solaire-onduleur pour les systèmes photovoltaïques résidentiels et commerciaux sur les marchés utilisant la norme CEE 7/7
- Connexion d’alimentation pour les systèmes de stockage d’énergie photovoltaïque
- Alimentation des micro-onduleurs solaires, optimiseurs et équipements de surveillance PV
- Câblage photovoltaïque personnalisé pour les projets sur les marchés européens
- La fiche Schuko CEE 7/7 adopte une conception avec mise à la terre de sécurité et contribue à la conformité aux exigences européennes de sécurité électrique.
- Le connecteur PV BC05A offre un indice de protection IP68 contre la poussière et l’eau, ce qui le rend adapté aux installations photovoltaïques extérieures.
- La longueur du câble, la terminaison du connecteur et le matériau du câble peuvent être personnalisés selon les exigences spécifiques du système PV.
- Chaque ensemble complet est soumis à des tests de performance électrique et de sécurité à 100 % avant livraison.
