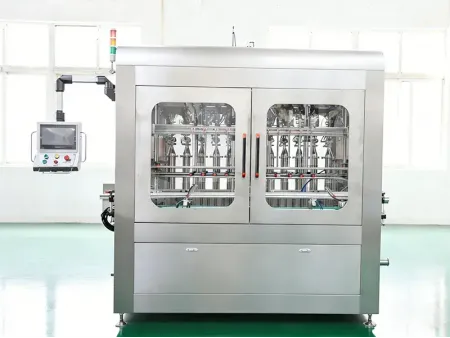

Machine de remplissage automatique à piston

Machine de remplissage automatique à piston
Machine de remplissage automatique à piston
Machine de remplissage automatique à piston
Demande de devis

Système de remplissage en ligne avec doseur à pistons pour liquides et produits pâteux, de faible à forte viscosité

La remplisseuse automatique à pistons est conçue pour un dosage de haute précision sur une grande variété de produits, allant des liquides fluides aux produits très visqueux, y compris les formulations contenant de petites particules (jusqu’à 10 mm). Elle offre une plage de remplissage de 100 à 5000 ml et peut être configurée avec 2 à 20 têtes de remplissage, permettant d’atteindre une capacité de production de 720 à 7200 bouteilles par heure (BPH). La précision de remplissage est de ±2 à 3 ml pour des volumes ≤ 1000 ml, et de ±3 à 5 ml pour des volumes ≤ 5000 ml.

Certifiée CE et conforme aux normes de sécurité européennes, cette machine se distingue par sa conception modulaire, facilitant son intégration avec des équipements tels que les systèmes d’orientation de bouteilles, les convoyeurs et les unités de conditionnement. Elle constitue une solution idéale pour la mise en place de lignes de remplissage automatisées, performantes et fiables.

Applications
Industrie des produits chimiques du quotidien
Shampoing Lessive Savon pour les mains Gel douche Gel lavant pour le corps Liquide vaisselle
Industrie agroalimentaire
Huile d’olive Huile alimentaire Huile de sésame Sauce Jus Miel
Industrie des lubrifiants et huiles industrielles
Antigel / Liquide de refroidissement Liquide de frein Huile lubrifiante / Lubrifiants Huile moteur Huile pour moteur Huile pour moto
Composants

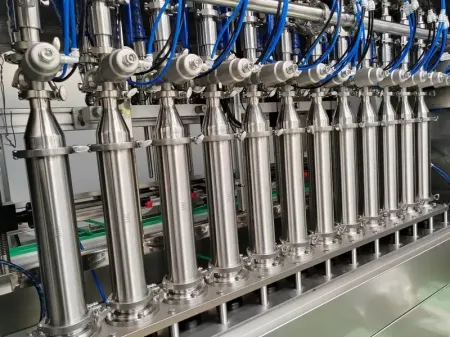

    1. Cylindres à pistons en acier inoxydable 316

      Permettent un remplissage haute précision sans goutte pour des liquides de viscosités variées. Conçus pour un nettoyage rapide sans outil, ils répondent aux normes sanitaires alimentaires et contribuent à une production efficace.

    1. Vanne ESG

      Dotée d’une conception sans zone morte, facilitant le démontage et assurant une étanchéité précise. Compatible avec une large gamme de liquides, elle garantit un processus de remplissage stable, fiable, hygiénique et performant.

    1. Buses de remplissage anti-goutte en acier inoxydable 304/316

      Équipées d’un système de guidage et d’un mécanisme d’aspiration active, elles assurent un remplissage propre, stable et sans coulure, pour une qualité optimale.

    1. Tuyaux en Téflon de qualité alimentaire

      Résistants aux hautes températures et aux fortes pressions, ils assurent un transfert des liquides sûr et fiable, même dans des conditions exigeantes.

Paramètres
Modèle NP-VF2 NP-VF4 NP-VF6 NP-VF8 NP-VF10 NP-VF12 NP-VF16 NP-VF20
Têtes 2 4 6 8 10 12 16 20
Volume de remplissage 100ml-500ml, 100-1000ml, 1000-5000ml
Capacité 8-14 16-25 24-40 32-56 35-60 45-80 60-100 70-120
Pression d'air 0.6MPA
Précision Volume de remplissage ≤ 1 000 ml, précision de remplissage ± 2 à 3 ml
Volume de remplissage ≤ 5 000 ml, précision de remplissage ± 3 à 5 ml
Puissance 220 V CA monophasé 1 500 W 380 V CA triphasé 3 000 W
Caractéristiques
  • L’entraînement servo permet un contrôle précis de la course des pistons, assurant un dosage exact et un remplissage stable pour des liquides de viscosités variées.
  • Les pistons et buses de remplissage sont fabriqués en acier inoxydable 304L/316. Les joints, résistants à la corrosion, sont compatibles avec une large gamme de liquides. L’ensemble de l’équipement est conforme aux normes sanitaires GMP.
  • L’interface homme-machine (IHM) avec écran tactile pilotée par API facilite le réglage des paramètres, le suivi des opérations et le diagnostic des pannes. Elle permet également un ajustement rapide du volume et de la vitesse de remplissage sans outil, via une commande simplifiée.
  • Les buses plongeantes à entraînement servo, associées à des vannes pneumatiques d’arrêt et à un système anti-goutte, garantissent un remplissage propre et maîtrisé. Le bac de récupération intégré maintient un environnement de travail propre et assure la précision ainsi que l’hygiène du process.
  • Dotée de boutons d’arrêt d’urgence, d’un système complet d’identification des câbles et d’un schéma électrique simplifié, la machine garantit une utilisation sécurisée et une détection rapide et efficace des anomalies.
Vidéos
    1. Système de remplissage en ligne de liquides à 6 têtes
    1. Machine de remplissage à piston à une tête
    1. Machine de remplissage de détergent à 4 têtes

Depuis plus de dix ans, NPACK conçoit et fabrique des machines de conditionnement de liquides, avec une expertise reconnue dans le développement de lignes de remplissage automatisées. Nous proposons des solutions clés en main complètes, intégrant le lavage des bouteilles, le remplissage, le capsulage et l’étiquetage, pour accompagner les industriels du monde entier dans les secteurs de l’agroalimentaire, des boissons, de la cosmétique, des soins personnels, de la pharmacie et de la chimie.
