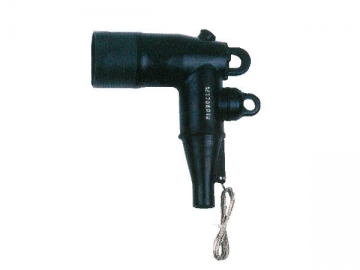

Connecteur séparable équerre 24kv 630A LJH-1
Description
Le connecteur séparable équerre 24kv 630A LJH-1 est un connecteur moulé par injection complètement isolé et étanche utilisant du caoutchouc de silicone de qualité élevée. Il est configuré avec un cône déflecteur intégré pour le contrôle de la tension qui empêche la concentration de champ électrique à la pièce déconnectée de la couche de semi conduction de câble.
Caractéristiques et applications
1. Ce connecteur séparable équerre 24kv 630A LJH-1 adopte une technologie d’installation par extrusion pour effectuer un ajustement avec serrage.
2. Il est adéquat pour un câble 24KV XLPE avec un conducteur en aluminium ou en cuivre simple conducteur ou triple conducteur. La zone de section du conducteur peut être de 25-120mm2.
3. Notre connecteur séparable équerre 24kv 630A LJH-1 peut être appliqué aux câbles avec une couche semi conductrice à extrusion.
4. Il garde ses excellentes performances sous des environnements hautement contaminés ou humides.
5. Pour connecter parfaitement le câble au transformateur, à l’installation de commande, l’unité de réseau électrique, la boîte de branchement de câble et d’autres équipements électriques, veuillez choisir ce connecteur séparable équerre 24kv630A LJH-1.
Standard de référence
1. Propriété électrique: IEC60502, GB/T12706
2. Standard: EN50180, EN50181, DIN47636
Caoutchouc en silicone
| Article | Unité | Index |
| Dureté | ° | 50 |
| Constante diélectrique | ε | 2.9 |
| Résistance à la traction | MPa | ≥6 |
| Résistance à la déchirure | KN/m | ≥15 |
| Allongement à la rupture | % | ≥350 |
| Zone de section de conducteur (mm2) | Numéro d’article | Gamme de dimension d’isolation (mm) | |
| Min. | Max. | ||
| 25, 35 | SSYYd111 | 16.00 | 19.00 |
| 50, 70, 95, 120 | SSYYd112 | 18.00 | 24.50 |
| 150, 185, 240 | SSYYd113 | 24.00 | 30.50 |
| 300, 400 | SSYYd114 | 30.00 | 36.00 |
| Article | Unité | Index |
| Tension nominale | kV | 24 |
| Courant nominal | A | 630 |
| Fréquence nominale | Hz | 50 |
| Tension de tenue à fréquence électrique 5 minutes | kV | 39 |
| Décharge partielle | PC/15kV | ≤10 |
| Test de tension d’impulsion | kV | 95 |
| Test de tension de support DC 15-minutes | kV | 35 |

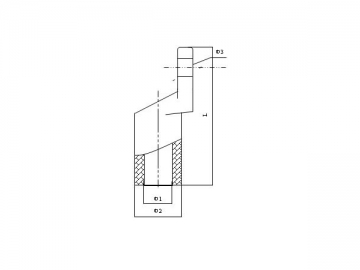

| Zone de section de conducteur(mm2) | Article | Φ1 | Φ2 | Φ3 | L | |
| Conducteur en cuivre | Conducteur en aluminium | |||||
| 25 | SSCTd101 | SSCLd101 | 7.00 | 10.00 | 12.5 | 46 |
| 35 | SSCTd102 | SSCLd102 | 9.00 | 12.00 | 12.5 | 52 |
| 50 | SSCTd103 | SSCLd103 | 10.00 | 14.00 | 12.5 | 54 |
| 70 | SSCTd104 | SSCLd104 | 12.00 | 16.00 | 12.5 | 61 |
| 95 | SSCTd105 | SSCLd105 | 13.00 | 18.00 | 12.5 | 66 |
| 120 | SSCTd106 | SSCLd106 | 15.00 | 21.00 | 12.5 | 73 |
| 150 | SSCTd107 | SSCLd107 | 16.00 | 23.00 | 12.5 | 77 |
| 185 | SSCTd108 | SSCLd108 | 18.00 | 25.00 | 12.5 | 86 |
| 240 | SSCTd109 | SSCLd109 | 20.00 | 28.00 | 12.5 | 93 |
| 300 | SSCTd110 | SSCLd110 | 22.00 | 31.00 | 12.5 | 103 |
| 400 | SSCTd111 | SSCLd111 | 25.00 | 35.00 | 12.5 | 113 |

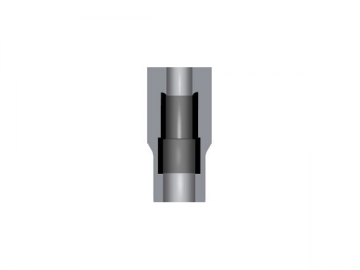

| 1 | Manchon 630A |
| 2 | Boulon double extrémité |
| 3 | Connecteur |
| 4 | Bague de métal/plastique |
| 5 | Joint |
| 6 | Rondelle élastique |
| 7 | Ecrou M12 |
| 8 | Couvercle d’isolation |
| 9 | Terminaux |
| 10 | Conducteur |
| 11 | Isolation du conducteur |
| 12 | Cône déflecteur |
| 13 | Couche conductrice |
| 14 | Unité de contrôle de tension |
| 15 | Câble |
Note
Veuillez télécharger le document PDF pour plus d’informations sur la liste de conditionnement
Noms relatifs
Extrémité de câble, Connecteur CSE, Câble non blindé
