Grue-marteau QTZ40 (4808)

Demande de devis

À propos de: http://piling-hammers.fr/1-1-1-small-size-hydraulic-vibratory-hammer.html

QTZ40 (4808)

Description

Notre grue-marteau QTZ40 (4808) est une grue à tour pivotante 4 t. Avec un moment maximum de levage de 40 tm, et un rayon opérationnel allant de 3 à 48 m, c'est une grue sur pylône polyvalente. Son hauteur de crochet de levage est par ailleurs de 29 mètres et avec l'ajout de dispositifs d'ancrage, cette grue à tour rotative peut ainsi atteindre jusqu'à 120 mètres. Si vous souhaitez obtenir plus d'information sur cet engin de levage de chantier, n'hésitez pas à nous contacter directement avec vos questions.

Contrepoids

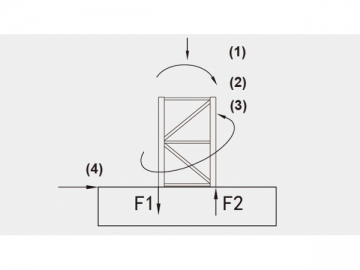

Charge d'ancrage

(1) Force verticale V, (2) moment de renversement M, (3) couple Mk, (4) force horizontale H

V(KN)	H (KN)	MK (KN · m)	M (KN · m)	F1 (KN)	F2 (KN)
● 344	● 14	● 98,6	● 408	● 298	● 126
■ 280	■ 56,5	■ 0	■ 611	■ 387	■ 247
●: En service, ■: A l'arrêt, F: Force de réaction

Diagramme de chargement

Directives d'ancrage par assemblage

Fiche technique-Grue-marteau QTZ40 (4808)

Levage	Crochet	/
	Vitesse	M/min	10,9	35	71	5,4	17,5	35
	Capacité de levage maximum	t	2	2	0,8	4	4	2
	Puissance	kW	15/15/4
Déplacement vertical	Vitesse	M/min	40/20
	Puissance	kW	2,4/1,5
Vérin rotatif	Vitesse	R/min	0,62
	Puissance	kW	3,7
	Vitesse	M/min	0,4
	Pression opérationnelle	Mpa	20
	Puissance	kW	3
Puissance totale		kW	21,1 (sans vérin rotatif)
