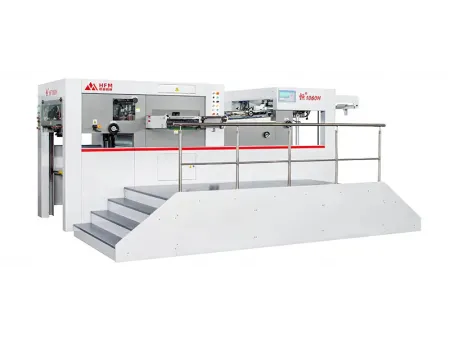

Machine de découpe et rainage automatique à plat / Découpeuse raineuse à plat automatique
Demande de devis
- Taille de découpe maximale (L×W) 1060×780 mm
- Précision de la découpe ±0.1 mm
- Vitesse maximale 7500 feuilles/h
- Pression de travail maximale 300t
La machine automatique de découpe à plat et de rainage HFM est une solution à la fine pointe de l’industrie pour la découpe, le rainage et le gaufrage de haute précision sur des cartons plats, des feuilles de carton, des feuilles de PVC, du papier autocollant et des étiquettes.
Elle est également dotée un système automatique qui alimente avec précision des matériaux tels que le carton ondulé, le carton compact et les feuilles de PVC vers la station de découpe. La pression exercée par les plateaux supérieur et inférieur entraîne les lignes de découpe de la matrice, façonnant très rapidement les matériaux selon des formes prédéfinies. Cette découpeuse raineuse à plat automatique intègre une structure robuste garantit une production constante et fiable ainsi qu’une qualité exceptionnelle, parfaitement adaptée à la fabrication de solutions d’emballage variées.
Spécifications Dessins Dimensionnels
Pour consulter les plans dimensionnels détaillés de nos machines, veuillez-vous référer au numéro de modèle correspondant. Nous proposons une gamme de dimensions adaptées à vos besoins uniques de production :
- Dessins Dimensionnels 1060A/C/R/H
- Dessins Dimensionnels 1300H/1500H/1700H
- Dessins Dimensionnels 800H
- Dessins Dimensionnels 800H
- Dessins Dimensionnels 2100D
Matériaux Compatibles
- Feuille de PVC
- Papier autocollant
- Carton ondulé
- Carton compact
- Carton gris
Applications
Cette presse à découper et à rainurer est conçue pour la fabrication d’étiquettes adhésives, de boîtes pour cosmétiques, de paquets de cigarettes, de coffrets pour bouteilles de vin, d’emballages pour le thé, de conditionnements pharmaceutiques, d’emballages alimentaires, de boîtes cadeaux et bien plus encore. Fonctions principales
-
- Système pneumatique de verrouillage rapide du châssis de découpe Ce dispositif assure la stabilité de la machine pendant la découpe et permet un verrouillage rapide et efficace, renforçant ainsi la précision et la fiabilité du processus.
-
- Alimentation en feuilles en continu Réduit les temps d’arrêt, améliore l’efficacité de production et permet une opération continue, garantissant une fluidité constante de la chaîne de production.
-
- Échantillonnage pneumatique Permet le contrôle d’échantillons en temps réel sans interrompre la production, assurant une qualité constante des produits tout au long du processus.
-
- Système de lubrification automatique Assure un fonctionnement fluide des composants mécaniques en réduisant les frottements, ce qui prolonge la durée de vie de la machine et limite l’usure au fil du temps.
-
- Barres de pinces haute résistance Conçues pour manipuler différents types de papier, y compris le carton ondulé et les feuilles planes, ces barres offrent une prise exceptionnelle, garantissant une manipulation stable et précise des matériaux pendant la découpe.
-
- Positionnement avant, arrière et latéral Garanti un alignement précis du papier pour une découpe exacte, maintenant une cohérence et une précision optimales, même lors de grandes séries de production.
-
- Commande API et interface HMI le système de contrôle automate API, associé à l’interface homme-machine, fournit à l’opérateur des données détaillées en temps réel telles que la vitesse de la machine, le nombre de feuilles traitées et le temps de fonctionnement total, facilitant la gestion du processus et renforçant le contrôle global.
-
- Commande par variateur de fréquence du moteur principal Le variateur de fréquence permet un fonctionnement fluide et stable avec un réglage progressif de la vitesse, offrant un meilleur contrôle et des performances optimisées du moteur principal.
-
- Capteurs et dispositifs de sécurité Des capteurs avancés et des dispositifs de sécurité garantissent le bon fonctionnement de la machine tout en protégeant à la fois l’équipement et l’opérateur.
-
- Pression de découpe réglable La pression de découpe peut être ajustée indépendamment à l’avant et à l’arrière, offrant une grande flexibilité. Le mécanisme de réglage manuel facilite l’utilisation, et le système permet également la découpe sans barres de pinces.
Configurations
- Alimenteur
Doté d’un système de rouleaux précision maximale à quatre ventouses d’aspiration et six rouleaux d’alimentation, ce système d’alimentation est conçu pour traiter du papier fin ainsi que divers types de matériaux. Le dispositif comprend une brosse et un système de soufflage d’air arrière pour garantir un acheminement stable et bien aligné des feuilles. Le système électrique d’assistance à la collecte permet une production en continu, tandis que le mécanisme pneumatique d’échantillonnage autorise des vérifications rapides sans interrompre le fonctionnement.

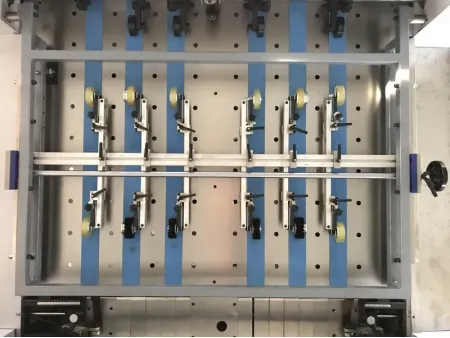

- Table d’alimentation
Equipée d’un système de repérage latéral à poussée et à traction, la table d’alimentation assure un alignement précis du papier même à grande vitesse. Son mécanisme de réglage rapide optimise l’efficacité du flux de travail, garantissant une alimentation fluide et continue pour une productivité maximale.
- Station de découpe
Intégrant un système de réglage électrique de la pression, la station de découpe intègre un dispositif de sécurité pour le cadre de la plaque de découpe ainsi qu’un système de protection contre les surcharges de couple, assurant un fonctionnement sécurisé et stable.
- Mécanisme de micro-réglage
Le mécanisme de micro-réglage permet une correction rapide et fiable de la plaque de découpe, facilitant ainsi un alignement plus rapide du moule inférieur. Cette fonctionnalité réduit le temps de réglage et améliore la précision de la découpe, augmentant ainsi l’efficacité opérationnelle.
- Station de distribution
La station de distribution utilise une combinaison de brosses et de soufflage d’air arrière pour maintenir un alignement stable des feuilles. Elle est équipée d’un système électrique d’assistance à la collecte du papier pour une production en continu, ainsi que d’un mécanisme pneumatique d’échantillonnage permettant des contrôles en temps réel sans interrompre le processus. Une fonction optionnelle d’insertion d’onglets avec comptage est également disponible pour plus de praticité.
- Pompe à vide
Notre machine de haute performance est équipée d’une pompe à vide BECKER d’origine allemande, reconnue pour sa grande précision. Les composants électriques et mécaniques proviennent de marques internationales de renom telles que ABB, SMC, iWiS, Siemens, Mitsubishi Electric, Fuji Electric, YASKAWA, OMPI et BECKER, garantissant ainsi une découpe précise et une fiabilité optimale. L’ensemble des composants électriques est logé dans une armoire à température contrôlée, refroidie par une climatisation industrielle, assurant des performances constantes et durables.
- Interface HMI
L’interface Homme-Machine permet aux opérateurs de surveiller l’état de la machine en temps réel, d’afficher les messages d’erreur et d’accéder aux solutions de dépannage. Cette interface simplifie l’utilisation et améliore le confort d’exploitation, assurant une gestion fluide du processus de production.
Consommables
Pour garantir les performances optimales et la longévité de votre machine, nous recommandons l’utilisation exclusive de consommables d’origine HFM. Nous proposons une gamme complète de pièces de rechange de haute qualité : roue à brosses, ventouse, rouleau en caoutchouc, séparateur de feuilles, courroie d'entraînement/rouleaux d’alimentation, barre de pinces, ouvre-pince.
Produits associés
Équipements de Découpe et de Dorure à Chaud pour l’Emballage
Nous proposons des solutions de découpe et de dorure à chaud destinées aux secteurs de l’impression, de l’emballage et de la fabrication, garantissant précision et efficacité à chaque étape du processus de production.
Produits relatifs
Commentaires
Autres Produits
Plus récents
Plus
Mèches de réparation Tubeless / Cordes de réparation des pneus sans chambre à air / Mèches de réparation des pneus sans chambre à air
tirerepair-products.fr
Autres Produits

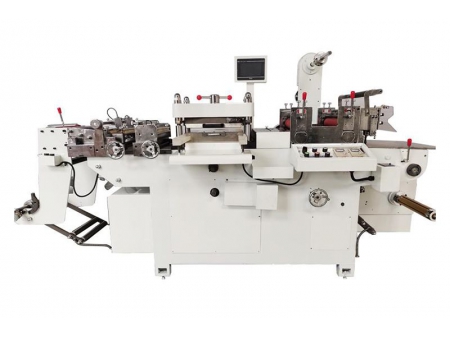

Machine de découpe à plat / Presse de découpe à plat / Découpeuse à plat, MQ-350
