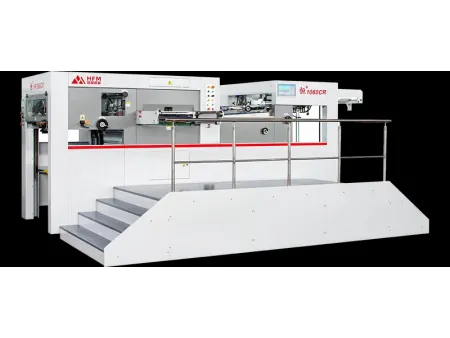

Machine de découpe et rainage automatique à plat (Charges Lourdes)
Demande de devis
- Taille de découpe maximale (L×W) 1060×780 mm
- Précision de la découpe ±0.1 mm
- Vitesse maximale 7000 feuilles/h
- Pression de travail maximale 700t
Conçue pour des applications à haute pression, notre machine de découpe et de rainurage automatique à plat de qualité remarquable offre une pression impressionnante. Ce système de pointe puissant garantit un ajustement précis entre la matrice en acier et le plateau de coupe, améliorant considérablement la précision de coupe pour reproduire avec exactitude des motifs complexes et des formes délicates. Le résultat est des bords nets et précis avec un minimum d'erreurs dimensionnelles, même lors du traitement de matériaux durs.
Pour optimiser la productivité, la machine est dotée de caractéristiques avancées telles qu'un mécanisme de papier pré-codé, un système auxiliaire de collecte du papier, et des fonctions d'échantillonnage manuel. Ces fonctionnalités collaborent pour optimiser le flux de travail et réduire les temps d'arrêt, garantissant une opération continue, même dans des environnements de production à fort volume.
Conçue pour la polyvalence, cette machine est compatible avec des cartons épais, des cartons ondulés et des feuilles de PVC. Elle permet de produire des boîtes de haute qualité pour les secteurs de la cosmétique, du tabac, du vin, du thé, pharmaceutique, alimentaire et des cadeaux, avec une finition soignée.

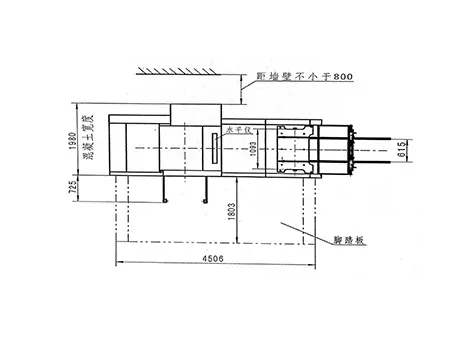

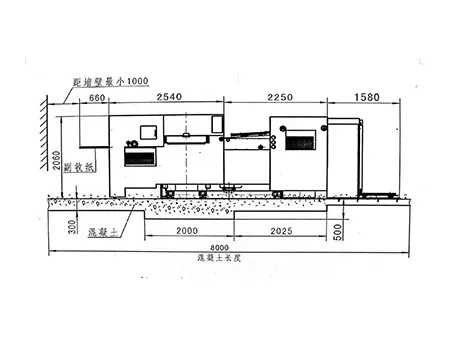

Spécifications Dessins Dimensionnels
Pour consulter les plans dimensionnels détaillés de nos machines, veuillez-vous référer au numéro de modèle correspondant. Nous proposons une gamme de dimensions adaptées à vos besoins uniques de production :
- Dessins Dimensionnels 1060
- Dessins Dimensionnels 1060
Matériaux Compatibles
- Carton compact
- Carton ondulé

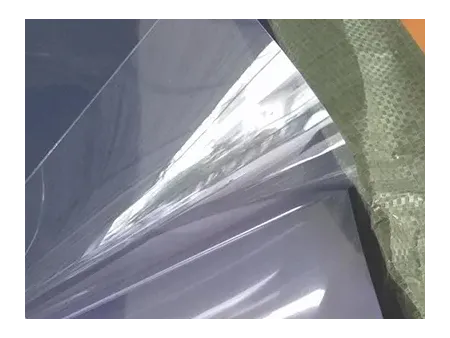

- Feuille de PVC
- Carton blanc
Applications

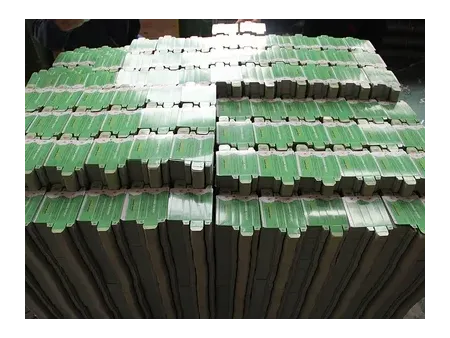

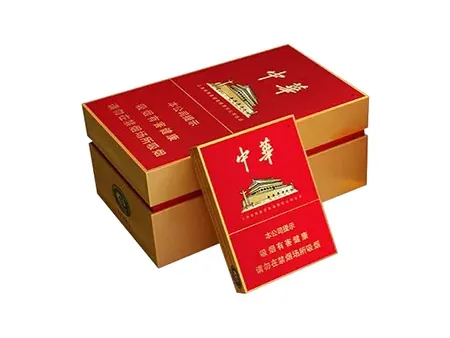

Cette machine robuste est destinée à la fabrication de boîtes à cosmétiques, de boîtes à cigarettes, de boîtes à vin, de boîtes à thé, d'emballages pharmaceutiques, d'emballages alimentaires, de boîtes-cadeaux et de boîtes pour petits appareils électroménagers de qualité supérieure. Boîtes cosmétiques Paquets de cigarette Boîtes à vin Emballage pharmaceutique Fonctions principales
-
- Système pneumatique de verrouillage rapide du châssis de découpe Ce système assure la stabilité de la machine pendant la découpe et permet un verrouillage rapide et efficace.
-
- Alimentation et collecte de feuilles en continu Optimise l'efficacité de la production en réduisant les temps d'arrêt et en maintenant une opération continue.
-
- Échantillonnage pneumatique Permet de réaliser des contrôles d'échantillons en temps réel sans interrompre la production, garantissant ainsi une qualité constante du produit.
-
- Réglage automatique de la pression Ajuste automatiquement la pression en fonction des caractéristiques du matériau pour une découpe précise.
-
- Système de lubrification automatique Assure un fonctionnement fluide de toutes les pièces mobiles en réduisant les frottements et en prolongeant la durée de vie de l'équipement.
Configurations
- Système d’alimentation
Intègre une tête d'alimentation à quatre aspirateurs et cinq alimentations de haute précision, le système d'alimentation s'adapte aux papiers fins, cartons et cartons ondulés, garantissant un alimentage constant même à grande vitesse. Un système de pré-alimentation de type portique alterne entre les tables d'alimentation principales et auxiliaires, assurant ainsi une production fluide et continue.

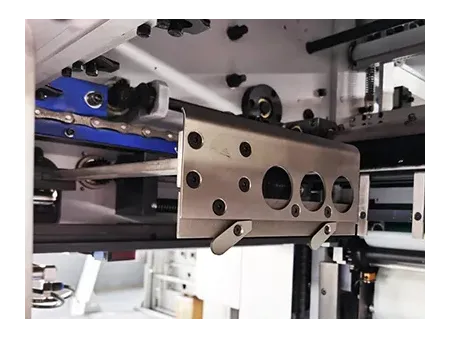

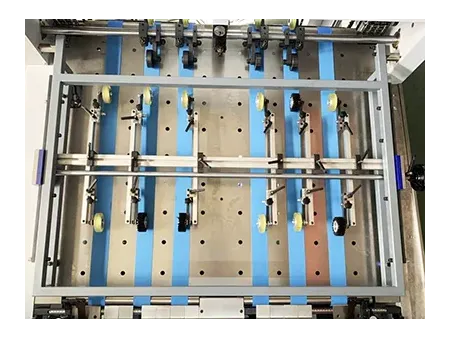

- Structure d'alimentation
Adopte un système de positionnement latéral par poussée et par traction à double usage pour assurer un positionnement stable des feuilles à grande vitesse. Un mécanisme de réglage rapide pour les roues d'alimentation optimise encore l'efficacité.

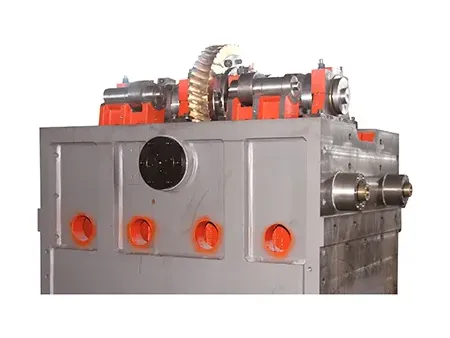

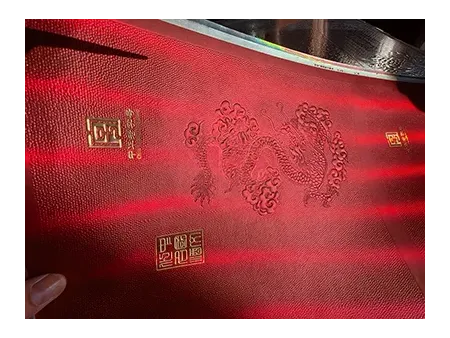

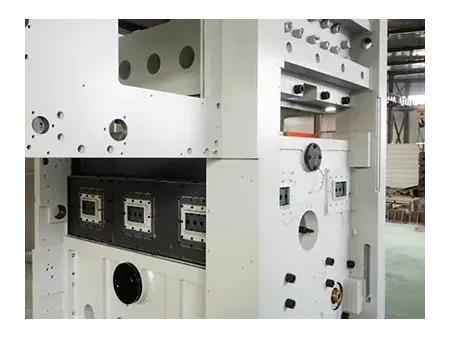

- Unité de découpe et gaufrage à pression profonde
Dotée d'une plaque en fonte à nid d'abeille, résistante à la déformation et à la chaleur, ainsi qu'un système de réglage de la pression avec 12 zones de chauffage indépendantes, cette conception garantit un effet de gaufrage efficace tout en maintenant une découpe précise.
- Station de distribution
Utilise un système de brossage et de soufflage d'air arrière pour maintenir un alignement stable des feuilles. Elle est équipée d'un système auxiliaire de collecte de papier électrique pour une production continue et d'une fonction d'échantillonnage pneumatique pour des contrôles de qualité en temps réel. Une fonction de comptage et de marquage (insertion d'onglets) est disponible en option pour plus de commodité.
- Pompe à vide
Équipée d'une pompe à vide BECKER en provenance d'Allemagne, la machine utilise des composants électriques et de transmission provenant de marques mondialement reconnues telles que ABB, SMC, iWiS, Siemens, Mitsubishi Electric, Fuji Electric, YASKAWA, OMPI, BECKER, etc. Le cabinet électrique est refroidi par un système de climatisation industriel, garantissant un fonctionnement stable et continu.
- Interface HMI
L'interface HMI permet aux opérateurs de surveiller l'état de la machine en temps réel et de manière pratique, d'afficher les notifications de pannes et d'accéder aux méthodes de dépannage, rendant ainsi l'exploitation simple et efficace.
Consommables
Pour garantir des performances optimales et une longue durée de vie de votre machine, nous vous recommandons d'utiliser des consommables HFM d'origine. Nous proposons une gamme complète de pièces de rechange de haute qualité : roue de brossage, ventouse, roue en caoutchouc, séparateur de feuilles, courroie de transmission / courroie de synchronisation, barre de préhension et pince mobile.
