Un porte-fraises ou tête de fraisage est un composant principal d'une fraiseuse, conçu pour maintenir les fraises et réaliser des opérations d'usinage sur les pièces. Fixé généralement sur la broche de la machine fraiseuse ou sur un accessoire, il entraîne la fraise pour effectuer des opérations de fraisage, perçage, alésage et autres processus.

Fort de 23 ans d'expertise en conception et fabrication d'engrenages de précision, Kean a développé d'importantes capacités de traitement de haute précision et une solide expérience dans la production de porte-fraises. Les porte-fraises Kean, tels que le porte-fraises d'extension KA-E73/75, le porte-fraises à angle 90º KA-N75C/N76, et le porte-fraises universel KA-C45/c50, sont principalement adoptés dans les scénarios suivants :

  • Porte-fraises d'extension (KA-E73/75):Allonge la longueur de la broche, ce qui le rend adapté à l'usinage de cavités profondes ou de pièces avec des structures complexes, comme les pièces aérospatiales.
  • Porte-fraises à angle 90º (KA-N75C/N76):Oriente la direction de la broche de 90 degrés, permettant l'usinage de surfaces verticales ou d'espaces étroits. Cela est couramment utilisé dans la fabrication mécanique générale.
  • Porte-fraises universel (KA-C45/C50):Prend en charge un ajustement multi-angle, permettant un fraisage flexible de surfaces courbes complexes. Idéal pour l'usinage de moules et de pièces automobiles.

Consultez les tableaux de paramètres et les plans dimensionnels ci-dessous pour personnaliser votre tête de fraisage !

Types de Produits
Porte-fraises d'extension KA-E73/75
Modèle A B C D E F G H Machine à fraiser applicable Vitesse de rotation maximale Couple maximal
E73N ISO-50 Ø250 Ø150 5 305 184 170 190 V7,U12,T10 800/2000/3000 tr/min 1500N·m
E75N ISO-50 Ø300 Ø180 30 505 234 170 200 U60,U61,U70,U71
Porte-fraises à angle 90º KA-N75C/N76

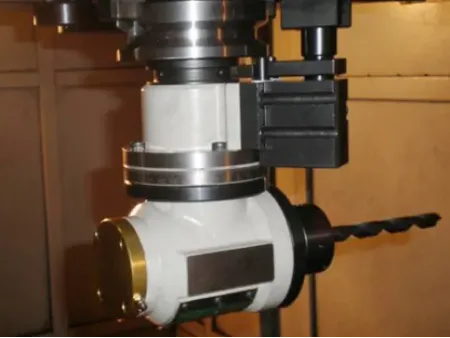

Un porte-fraises à angle 90º est un accessoire spécialisé pour outils de machine, principalement adopté sur les machines à aléser et fraiser CNC ainsi que sur les centres d'alésage et de fraisage. Il permet d'élargir le champ d'application et les capacités de traitement de la machine en orientant l'axe de l'outil à un angle droit de 90 degrés par rapport à l'axe de la broche. Cela permet un usinage multi-angles, rendant cet accessoire particulièrement adapté pour l'usinage des côtés, réduisant ainsi le nombre de montages de pièces et améliorant l'exactitude du traitement ainsi que l'efficacité du processus.

Modèle A B C D E F G H I J Machine à fraiser applicable Vitesse de rotation maximale Couple maximal
N75C ISO-50 Ø300 Ø180 32 215 85 300 173 182 325 U60,U61, 2000/3000 tr/min 1500N·m
N76 IS0-50 Ø360 Ø220 35 265 96 361 216 216 404 U70,U71 800/2000 tr/min 2500N·m
Caractéristiques structurelles

Les porte-fraises à angle sont généralement fabriqués à partir d'acier allié de haute qualité ou d'alliage de titane, dotés de engrenages usinés de haute précision et de roulements de précision pour garantir la stabilité et la précision du traitement. Leurs caractéristiques structurelles incluent :

  • Haute précision:Obtient une grande précision d'usinage grâce à l'utilisation d'engrenages et de roulements rectifiés de haute précision.
  • Haute fiabilité:Subit des tests rigoureux de fiabilité pour garantir la précision et la longévité du porte-fraises.
  • Chargement/déchargement rapide:Intègre des systèmes de changement d'outils automatiques ou des connexions rapides à bride pour réduire les temps de configuration.
  • Usinage multi-axes:Élargit la fonctionnalité de la machine en permettant l'usinage multi-axes grâce au changement de la direction de sortie de la broche.

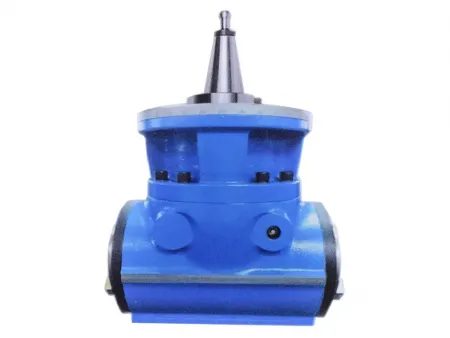

Porte-fraises universel KA-C45/C50
Modèle A B C D E F G H I J K Machine à fraiser applicable Vitesse de rotation maximale Couple maximal
C45 ISO-50 Ø250 Ø150 25 276 363 39 8 130 154 250 V7,U12,T10 1200/200/3000 tr/min 1200N·m
C50 ISO-50 Ø300 Ø180 35 341 434 39 93 144 166 265 U60,U61,U70,U71 1200 tr/min 1500N·m
