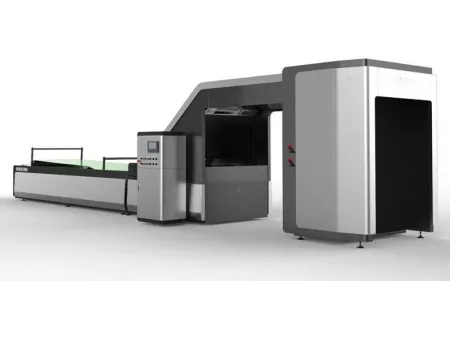

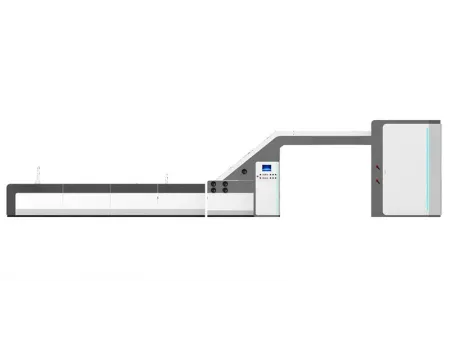

Contre-colleuse automatique (15 000 feuilles/heure)
Demande de devis
Structure
Chargeur à bord d'attaque
Section d'alimentation des feuilles
Section de bord d'attaque à bande
Section de contrecollage
Armoire électrique
Section de contrecollage
Caractéristiques
- Fonctionnement piloté par ordinateur : Toutes les données d’exploitation sont affichées sur une interface micro-informatique intuitive, permettant d’améliorer l’efficacité, de réduire la charge de travail de l’opérateur et d’optimiser le contrôle qualité des produits.
- Haute vitesse de contrecollage : Grâce à une gestion informatisée, la machine atteint une capacité de production allant jusqu’à 15 000 feuilles par heure pour des formats inférieurs à 700 mm de largeur.
- Alignement et assemblage de haute précision : Plusieurs capteurs photoélectriques contrôlent en continu la position relative entre la feuille supérieure et la feuille inférieure. Des servomoteurs indépendants, situés de chaque côté, assurent un ajustement dynamique garantissant une précision d’assemblage de ±1,0 mm pour un fonctionnement fluide et précis.
- Contrôle stable de l’encollage : Un système de dépôt et de transfert de colle haute précision, associé à un contrôle automatique du niveau, assure une production propre à grande vitesse sans débordement. Le système de récupération de colle réglable permet de limiter les pertes et d’optimiser la consommation.
- Système de contrôle électrique intelligent : L’association d’une interface homme-machine (IHM) et d’un automate programmable (PLC) avec affichage d’état permet le suivi automatique de la production, l’affichage des anomalies et l’enregistrement des opérations. La protection électrique est conforme aux normes CE.
- Usinage structurel de précision : Les châssis principaux sont usinés sur centres d’usinage afin d’éliminer les écarts d’assemblage. Les carters de protection, fabriqués par CNC, offrent une finition soignée et une excellente rigidité structurelle.
- Transport des feuilles optimisé : L’alimentation de la feuille inférieure est assurée par un système servo avec convoyeurs à large bande pour une précision accrue. Le transport de la feuille supérieure repose sur des courroies rondes en PU, combinées à un ventilateur d’aspiration et à un chargeur servo-commandé, garantissant une manipulation fluide et stable.
- Finition extérieure durable : Les carters de protection bénéficient d’un revêtement par poudrage électrostatique, offrant un aspect propre et valorisant la qualité globale de la machine.
Configurations
| Catégorie de configuration | Marque / modèle |
| Moteur principal | Siemens |
| Roulements critiques | SKF (plus de 90 % de la machine) |
| Composants de commande électrique | Commande par programme PLC ; Omron (variateur de vitesse / capteurs photoélectriques) ; Schneider (boutons-poussoirs) |
| Système de transmission | Courroie synchrone Gates |
| Rouleau d'enduction | Rouleau de haute précision à finition miroir |
Spécifications Techniques
| Modèle de la machine | | |
| 1450x1450 | 1700x1450 | |
| Format minimal du papier, mm | 400x380 | 400x380 |
| Épaisseur du papier en surface, g/m² | 200-800 | 200-800 |
| Épaisseur du papier au fond, mm | 0.5-12 | 0.5-12 |
| Vitesse de la machine, m/min | 176 | 176 |
| Précision de contrecollage, mm/m | ±1 | ±1 |
| Dimensions de la machine (L x l x H), mm | 14000x2500x2400 | 14000x2700x2400 |
| Puissance de la machine, kW | 25 | 28 |
| Poids de la machine, t | 7.2 | 7.8 |
