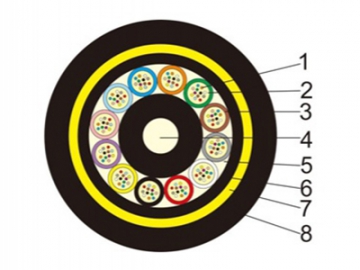

Le câble à structure libre tubée lourd et toronné a été fabriqué par insertion d’une fibre monomode ou une fibre multimode dans un tube à structure libre en polyester à module élevé rempli de composant étanche à l’eau. L’âme du câble est en matériau métallique de haute résistance. Pour certains câbles, l’âme métallique résistante présente une gaine en polyéthylène (PE). Le tube à structure libre (y compris la corde de remplissage) est torsadé autour de l’âme à renfort central pour former une âme circulaire et compacte avec des fissures remplies de matériaux hydrofuges. Une gaine de polyéthylène extrudé est insérée dans le câble après l’enveloppage vertical d’un double ruban en acier et plastique chromé.
Applications du câble à structure libre tubée armée lourd et toronné GYTA53Le câble à structure libre tubée et armée lourd et toronné est adéquat pour la communication locale et la communication à longue distance.
Paramètres 1. Paramètres techniques| Eléments | Contenu | Valeur | ||||||
| Nombre d'âmes | 24 | 36 | 48 | 72 | 96 | 144 | 288 | |
| Tube à structure libre | Diamètre extérieur | 1.85 | 2.55 | 2.55 | 2.55 | 2.55 | 2.55 | 2.55 |
| Nombre de tubes à structure libre * Nombre d'âmes par tube | 4*6 | 6*6 | 4*12 | 6*12 | 8*12 | 12*12 | 24*12 | |
| Diamètre extérieur | mm | 12.3 | 14.0 | 15.5 | 16.6 | 18.0 | 21.0 | 23.0 |
| Renfort central | Matériau | Fil d'acier | ||||||
| Diamètre (mm) | 2.0 | |||||||
| Epaisseur de renfort central (mm) | - | 2.6 | 4.2 | 7.4 | 4.8 | |||
| Matériau hydrofuge | Matériau | Gel hydrofuge | ||||||
| Membrane étanche à l'humidité | Matériau | / | ||||||
| Gaine extérieure | Epaisseur (±0.1mm) | 0.9 | ||||||
| Couche armée | Matériau | Bande ondulée en acier | ||||||
| Gaine intérieure | Epaisseur (±0.2mm) | 1.8 | ||||||
| Température d'exploitation | ℃ | -40- +70 | ||||||
| Etirage | Courte période / Longue période (N) | 1500/400 | ||||||
| Aplatissement | 1000/400 | |||||||
| *Le câble à structure libre tubée et armée est personnalisable en matière d'âmes et de structures selon les exigences des clients. | ||||||||
| G.652.D | G.655 | 50/125μm | 62.5/125μm | ||
| Atténuation | @850nm | - | - | ≤3.0dB/km | ≤3.0dB/km |
| @1300nm | - | - | ≤1.0dB/km | ≤1.0dB/km | |
| @1310nm | ≤0.36dB/km | ≤0.36dB/km | - | - | |
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | - | - | |
| Largeur de bande passante | @850nm | - | - | ≥500MHz·km | ≥200MHz·km |
| @1300nm | - | - | ≥1000MHz·km | ≥600MHz·km | |
| Longueur d'onde de coupe de fibre | ≤1260nm | ≤1260nm | - | - | |
| Dispersion modale de polarisation | Fibre optique monomode | ≤0.20ps/√km | ≤0.20ps/√km | - | - |
| Valeur de liaison (M=20, Q=0.01%) | ≤0.10ps/√km | ≤0.10ps/√km | - | - | |
| Eléments | Norme d'inspection | Valeur spécifique | Exigences |
| Traction | IEC 60794-1-2-E1 | Selon les paramètres techniques | Atténuation additionnelle pour le court terme:≤0.1dB |
| Aplatir | IEC 60794-1-2-E3 | Selon les paramètres techniques | Atténuation additionnelle pour le court terme:≤0.1dB |
| Impact | IEC 60794-1-2-E4 | Impact d'un marteau de 450g sur une hauteur de 1 mètre, pendant au moins 50 fois | Atténuation additionnelle résiduelle:≤0.03dB |
| Courbure avant et arrière | IEC 60794-1-2-E6 | Chargement 150N 30 fois | Atténuation additionnelle résiduelle:≤0.03dB |
| Torsion | IEC 60794-1-2-E7 | 1 mètre ±180° 10 fois | Atténuation additionnelle résiduelle:≤0.03dB |
| Test de température pour recyclage | IEC 60794-1-2-F1 | -40℃ +70℃ | Changement de l'atténuation additionnelle:≤0.05dB/km |
| * Le changement de l'atténuation de la fibre optique se fait à une longueur d'onde de 1550nm. | |||
- Nous contrôlons de façon précise la longueur de la fibre optique pour assurer une excellente capacité de résistance à la tension et à la température.
- Le matériau du tube à structure libre présente d’excellentes propriétés en matière d’hydrolyse, de résistance et de force. Le tube est rempli d’un gel spécial permettant de protéger la fibre optique.
- La gaine en polyéthylène se caractérise par une excellente résistance aux radiations ultraviolettes.
- Nous utilisons des mesures spéciales pour garantir une performance hydrofuge remarquable.
- Ame de renfort central à fil d’acier unique
- Remplissage de tube à structure libre avec un composant spécial
- Ame du câble 100% remplie
- Pare-humidité amélioré PSP
Conduit, Aérien, Enterré directement
Norme opérationnelleCâble optique toronné de communication pour application extérieure YD/T 901-2009 de norme IEC 60794-1-1-2011 section 1-1
