Encartonneuse KXZ-130B

Demande de devis

À propos de: http://beveragemachine.fr/5-8-cartoning-machine.html

Introduction

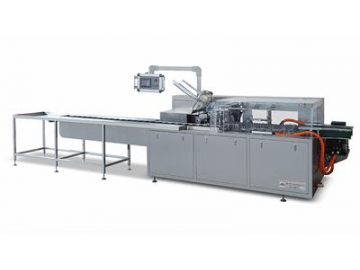

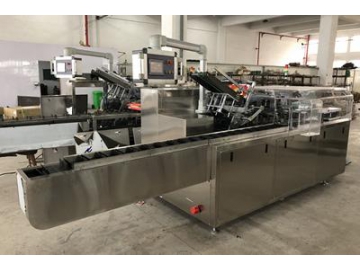

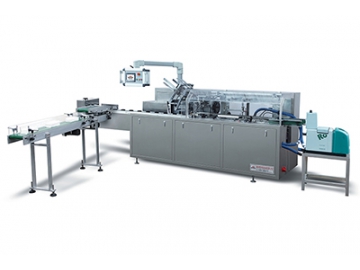

L’encartonneuse KXZ-130B de haute efficacité est adéquate pour l’emballage des produits de formats 90-260mm×60-130mm×30-90mm. Elle présente une taille compacte de 3800mm×1350mm×1900mm et un poids léger de 1500kg.

Cette machine à encartonner offre une vaste gamme d’applications, notamment dans l’emballage des produits pharmaceutiques, l’emballage de fournitures de papeterie et l’emballage des biens de consommation. En changeant de moule, l’opérateur peut emballer des produits de tailles différentes. Notre produit se caractérise par une installation et un débogagesimple et pratique. Il est adéquat pour une production en masse d’un objet unique ou de plusieurs petits objets.

L’encartonneuse enlève les emballages de la zone de stockage, ouvre les cartons, emballe les produits et ferme les cartons sans opération manuelle. Elle peut être utilisée de façon autonome ou en combinaison avec la machine à encartonner les paquets de blister, l’applicateur de colle thermofusible ou autres dispositifs pour former une ligne complète.

Caractéristiques

La machine à encartonner peut de façon automatique délivrer les matériaux, plier les livrets d'instruction, ouvrir les cartons, emballer les objets et brochures, imprimer les numéros de lots et sceller l’emballageFacile à exploiter, cette machine permet de gagner du temps.
Elle se caractérise par une structure stable et un faible bruit(Inférieur à 85dB).
L’encartonneuse intègre un système de contrôle PLC avec écran tactile, une interface homme-machine, une conception écologique pour une exploitation simple et pratique.
Elle adopte aussi un système de détection électro-optique permettant d’économiser le matériauLes emballages vides seront éliminés grâce à ce système.
Elle peut emballer une vaste gamme des produitsL’ajustement est très facileL’emballage de différentes tailles est commutable de façon rapide.
Pour le changement de la taille de l’emballage, vous devez juste ajuster la machine, pas besoin de changer de moules.
La machine adopte un système de protection qui garantit l’arrêt du système tout entier lorsque le matériau à emballer n’est pas en position normale
Elle intègre aussi un dispositif de protection contre la surcharge pour le moteur d’entrainement principalCette conception assure une sécurité et une fiabilité exceptionnelle.
Elle peut être utilisée dans une ligne de production avec la machine d’emballage plastique aluminium, la machine d’emballage flow-pack, la machine d’emballage 3D, la ligne d’embouteillage, la machine de remplissage, la machine d’étiquetage, l’imprimante à jet d’entre, l’instrument de pesage en ligne, etc.
Le remplissage et l’emballage automatique peuvent être effectués selon les exigences et sans la nécessité d’un travail manuelNotre machine permet d’économiser les coûts de main d’œuvre et d’améliorer le rendement.
L’applicateur de colle thermo-fusible peut être utilisé pour le scellage des emballages et le brossage mécanique en fonction des besoins du client.

Fonctions de chaque partie

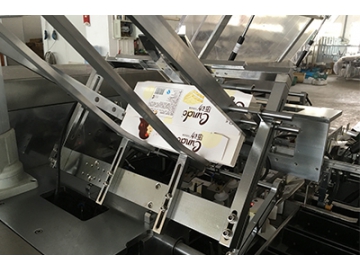

L’unité de stockage des cartons dispose d’une plaque mobile pour l’ajustement de la longueur de l’emballage. Le cadre avant et le cadre arrière sont connectés par une cavité afin de correspondre à l’emballage de différentes largeurs.

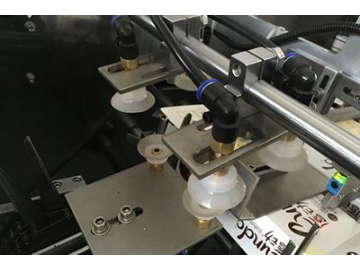

La double coupelle d’aspiration effectue l’ouverture du carton de façon précise et rapide. Il envoie le carton à la partie inférieure de la coupelle d’aspiration et le place sur les chaines. Le processus tout entier est contrôlé à l’aide d’une bielle qui permet l’ajustement du temps selon les exigences.

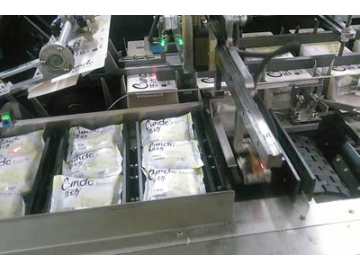

C’est l’unité de chargement permettant l’emballage des produits.
Le protecteur photoélectrique infrarouge peut détecter et suivre automatiquement le système tout entier pour assurer que toutes les parties se déplacent correctement.

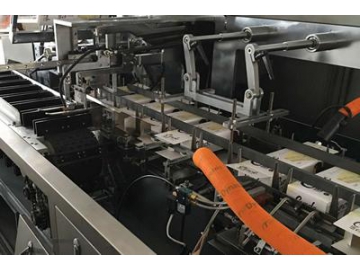

La tête double poussoir garantit la poussée des articles dans le carton. Si les articles sont bloqués, la machine s’arrête automatiquement et déclenche l’alarme.

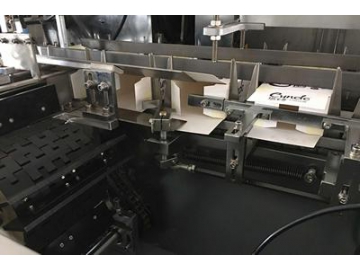

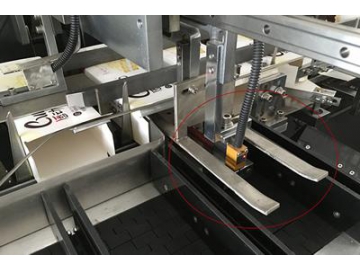

Cette partie assure que les rabats intérieurs sont correctement fermés.

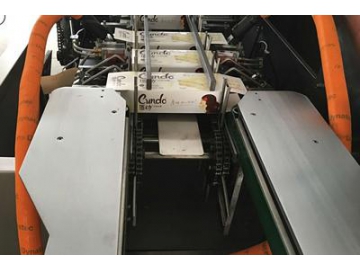

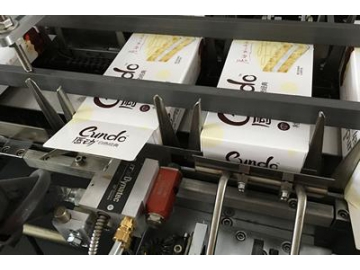

Le dispositif de scellement colle le rabat extérieur et assure le placement ferme et sécurisé des matériaux dans le carton.
Cette unité termine automatiquement l’emballage, la poussée et le scellage du carton.
Cette unité effectue le convoyage des emballages finis et élimine les emballages non qualifiés. Elle pousse l’emballage de façon rapide hors du convoyeur à bande pour empêcher leur cassure ou leur endommagement par les chaines. Les emballages non qualifiés seront automatiquement éliminés.

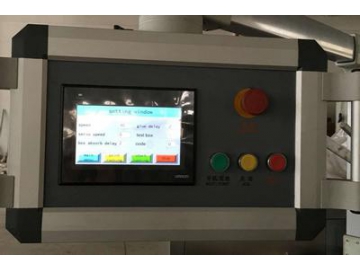

L’écran tactile Omron du Japon adopté garantit une exploitation facile et stable. Il affiche les défauts, l’alarme, le comptage de produits finis, ce qui facilite le maintien et la résolution d’éventuels problèmes.

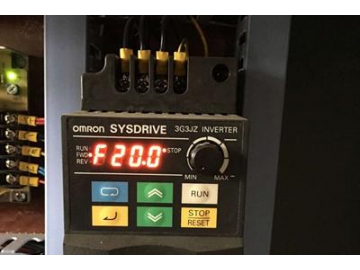

Convertisseur Omron du Japon
Applicateur de colle thermo fusible Dynatec d’Amérique. La colle est stable, solide et non-toxique.

Paramètres

Vitesse d'emballage	30-80 cartons/min
Taille de l'emballage	L(90-260)mm×W(60-130)mm×H(30-90)mm(Personnalisable)
Exigences du carton d'emballage	250-450g/㎡ (Selon la taille de l'emballage)
Puissance de moteur	1.5kw
Alimentation électrique	380V 50HZ ou 220V 50HZ
Bruit maximum	80dB
Pression d'air minimum	0.5-0.8 Mpa
Consommation d'air	120-160L/min
Dimension globale	L3800mm×W1350mm×H1900mm
Poids	1500Kg

Domaine d’application

Emballage de fournitures de papeterie: stylos, craie, crayon, agrafeuses, cartes de jeux, pâte d'encre, cubes de construction, etc.
Emballage pharmaceutique: liquide oral, fioles, bouteilles de médicaments, sirop antitussif, patch antipyrétique, granulés ensachées, etc.

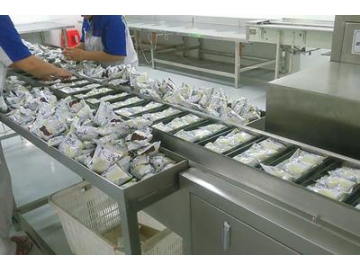

Emballage alimentaire: crème glacée, biscuits, gâteaux de lune, chocolats, pâtisserie, sachets de café, sachets de thé, etc.
Emballage des denrées de première nécessité: pâte dentifrice, produits cosmétiques, parfum, masque facial, patch antipyrétique, test de grossesse, condom, encens anti-moustiques, etc.
Emballage des produits fragiles: roulements, ampoules, douilles, commutateurs, chargeurs, relais électrique, etc.
Emballage des pièces auto: bougie, filtre, bague de piston, appareils automobiles lampe auto, valves, etc.
Emballage du papier tissu: tissu en papier, tampon, serviette hygiénique, carré de coton, etc.

Composants principaux

Numéro	Nom	Modèle et Spécification	Origine	Quantité
1.	PLC	CPIE-N30DT-D	Omron Japon	1
2.	Module PLC avancé	CPIE-C1F11		1
3.	Ecran tactile	NB7W-TWOOB		1
4.	Onduleur	3G3JZ-A4015		1
5.	Capteur photoélectrique	SICK 121	SICK	4
6.	Moteur	CH-1500-10S 1.5KW	CPG Taïwan	1
7.	Boîte d'entrainement	0S83-4L-180	Zhejiang	1
8.	Bouton	XB2	Schneider France	3
9.	Dispositif d'arrêt d'urgence	ZB2 BC4D	Schneider France	1
10.	5 relais		Zhejiang	1
11.	8 transistors		Zhejiang	1
12.	Electrovanne	4V210-08	AirTAC	2
13.	Filtre à air/Régulateur	BFR-2000	AirTAC	1
14.	Détecteur de proximité	TL-Q5MC1	Omron Japon	2
15.	Disque du succion	VF-30	Corée	2
16.	Générateur sous vide	ABM20-C	SMC	1
17.	Contacteur AC	LC1E3210M5N	Schneider France	1
18.	Bloc d'alimentation de commutation	PMC-24V 050V	DELTA	1
19.	Commutateur d'air	3P32A 1P10A	Schneider France	1 ensemble
20.	Encodeur	B-ZSP3806E2C	Omron Japon	1
21.	Couverture	Acier inoxydable	Shanghai	1 ensemble

Emballage pour expédition

Pour l’expédition de nos encartonneuses, nous adoptons un emballage avec une corde de chanvre et non une chaine en fer ou un fil métallique. Toutes les parties suspendues de la machine doivent être maintenues à l’aide d’une corde. L’équipement doit être protégé par un matériau élastique comme le caoutchouc ou l’éponge. Nous utilisons des plaques solides pour maintenir fermement la machine.

Installation

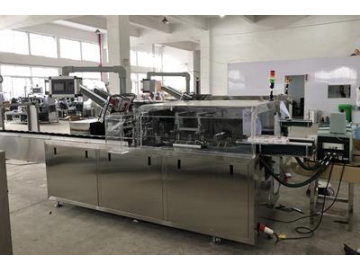

Notre machine d’encartonnage est un équipement de conditionnement de grande performance et haute efficacité. Elle doit être installée dans une salle ayant une bonne ventilation et un éclairage adéquat.
Un espace de 1,5m autour de la machine est nécessaire pour faciliter son exploitation et sa maintenance.
Notre produit intègre une alimentation électrique en courant alternatif triphasé de 380V-50HZ. Le système électrique doit être mis à la terre.
Il doit être installé sur un sol plat. Après l’installation, veuillez vérifier le nivellement de la machine et ajuster les quatre pieds en conséquence.
Vous devez vérifier toutes les parties pour garantir une installation correcte et éviter les erreurs. Notre machine a été soumise à un traitement par graissage pour son étanchéité à la poussière. Avant l’exploitation de la machine, vous devez nettoyer tout excès de graisse à la surface à l’aide d’un coton imbibé d’alcool. La lubrification de certaines parties est également nécessaire avant le fonctionnement de l’encartonneuse.

Maintenance

Veuillez garder la machine propre. Les pièces en rotation doivent être fréquemment nettoyées et lubrifiées.
La structure Cam et les chaines de transmission doivent être lubrifiées chaque 15~40 heures. Nous recommandons l’utilisation d’une huile moteur de marque 50 (La viscosité cinématique est d’environ 47~53mm2/S50℃.). Les composants de maillage de l’engrenage doivent être lubrifiés tous les trois mois avec de la graisse Albany (ZG-1 ou ZG-2).
La courroie dentée et la courroie de transmission ne doivent pas être en contact avec la graisse afin de prolonger leur durée de vie.
Pour garantir son fonctionnement stable et régulier, la machine doit être arrêtée chaque trois mois afin de subir une vérification de la tension de la chaine de transmission et des pièces de transmission. Si nécessaire, vous devez ajuster et resserrer certaines pièces.
En cas de panne de l’encartonneuse, un mécanicien professionnel doit être chargé des réparations pour éviter d’endommager les pièces. Le démontage personnel n’est pas conseillé.
