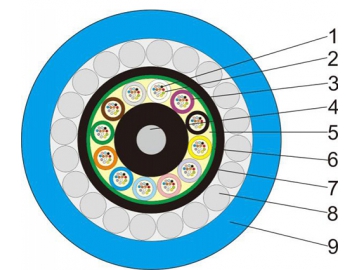

- Unité optique
- Elément de renfort
- Tube à structure libre
- Conducteur
- Couches isolantes
- Couche de ruban
- Gaine extérieure
- Couche armée
Le câble à fibre optique composite longue distance adopte généralement une conception tout diélectrique, ce qui signifie que l’élément de renfort est non-métallique.
La station de base à distance BBU+RRU nécessite peu de noyaux pour le câble à fibre optique, garantissant une combinaison plus flexible. Adoptant une structure hybride optoélectronique, ce produit peut être utilisé dans certaines applications individuelles.
Concernant la conception de la structure, le câble fibre optique composite longue distance intègre une fibre optique tampon permettant de réduire son diamètre et ainsi améliorer la résistance à la traction et la résistance à la pression. La connexion de l’extrémité de la fibre optique avec des connecteurs de fait de façon pratique.
Nous adoptons des fils d’aramide pour la fabrication de l’élément de renfort, ce qui améliore la force d’étirage à courte période et la rigidité du câble optique.
En considérant différentes conditions de services à l’intérieur, nous adoptons des matériaux LZSH pour la fabrication de la gaine.
Paramètres 1. Paramètres techniques| Eléments | Contenu | Valeur | |||
| Nombre d'âmes | 2 | 4 | 8 | 12 | |
| Diamètre extérieur | mm | 11.5 | 15.0 | 25.0 | 33.0 |
| Fibre optique tampon | Matériau | LSZH | |||
| Diamètre extérieur /mm | (0.6/0.9)±0.05 | ||||
| Elément de renfort | Matériau | Fil d'aramide | |||
| Tube à structure libre | Diamètre extérieur /mm | 2.0±0.1 | |||
| Epaisseur /mm | ≥0.3 | ||||
| Résistance conductrice | (Ω/100m) | 13.3 | |||
| Ligne de remplissage | Zone transversale du conducteur /mm² | 1.5 | |||
| Renfort central | Matériau | FRP | |||
| Couche du ruban | Matériau | Ruban en polyester, ruban en polyester non-tissé, ruban hydrofuge, etc. | |||
| Gaine extérieure | Matériau | LSZH/PVC/TPU/PE | |||
| Température d'exploitation | ℃ | -40 ~ +70 | |||
| Force de traction | Courte période / Longue période / N | 1000/500 | |||
| Force d'aplatissement | Courte période / Longue période / N | 2000/1000 | |||
| * La couleur et le spectre de couleurs de la fibre optique sont formulés selon le tableau d'identification. * Nous pouvons changer le nombre de fibres optiques et la spécification de la ligne d'alimentation selon les exigences des clients. * Le diamètre extérieur et le poids du câble optique sont des valeurs typiques. Ils peuvent changer en fonction des structures différentes. | |||||
| G.652.D | G.657A2 | 50/125μm | 62.5/125μm | ||
| Atténuation | @850nm | - | - | ≤3.0dB/km | ≤3.0dB/km |
| @1300nm | - | - | ≤1.0dB/km | ≤1.0dB/km | |
| @1310nm | ≤0.36dB/km | ≤0.36dB/km | - | - | |
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | - | - | |
| Largeur de bande | @850nm | - | - | ≥500MHz·km | ≥200MHz·km |
| @1300nm | - | - | ≥1000MHz·km | ≥600MHz·km | |
| Longueur d'onde de coupe de fibre | ≤1260nm | ≤1260nm | - | - | |
| Dispersion modale de polarisation | Fibre optique monomode | ≤0.20ps/√km | ≤0.20ps/√km | - | - |
| Valeur de liaison (M=20, Q=0.01%) | ≤0.10ps/√km | ≤0.10ps/√km | - | - | |
| Eléments | Norme d'inspection | Valeur spécifique | Exigences |
| Traction | IEC 60811-1-1 | Selon les paramètres techniques | Atténuation additionnelle ≤0.03dB |
| Aplatir | IEC 60811-1-1 | Selon les paramètres techniques | Atténuation additionnelle ≤0.03dB |
| Courbure avant et arrière | IEC 60811-1-1 | Charge: 40N 15 fois | Atténuation additionnelle: mode unique≤0.4dB; multi-mode≤0.6dB |
| Torsion | IEC 60811-1-1 | Charge: 40N 10 fois | Atténuation additionnelle: mode unique≤0.4dB; multi-mode≤0.6dB |
| Test de température pour recyclage | IEC 60794-1-2-F1 | -40℃ ~+70℃ | Atténuation additionnelle: mode unique≤0.5dB; multi-mode≤0.3dB |
| Test de tension | IEC 60227-1 | Tension appliquée: DC2.5Kv, 5min | Le fil unique ne se casse pas après blindage avec d'autres noyaux de fils. |
| Résistance d'isolement | IEC 60227-1 | +20℃, DC 500v, 1min | Résistance d'isolement du fil unique blindés avec d'autres noyaux de fils: ≥10MΩ*km |
| Performance de combustion | IEC 60332-1-2 | Résistance au feu | Le fil unique peut être brulé de façon verticale. |
| Densité de la fumée | Transmission lumineuse ≥50% | ||
| Corrosivité | PH du gaz en combustion ≤4.3; conductivité électrique ≤10μs/mm | ||
| * Le changement de l'atténuation de la fibre optique se fait à une longueur d'onde de 1550nm. | |||
- Le câble fibre optique composite longue distance respectueux de l’environnement se caractérise par une installation pratique et une économie d’énergie.
- L’alimentation électrique provient de la salle des machines, laquelle est séparée par un courant alternatif. L’alimentation électrique stable permet d’éviter efficacement les problèmes de court-circuit.
- Ce produit peut effectuer une déconnexion automatique du court-circuit et un arrêt automatique afin de réduire les risques de fuite d’électricité.
