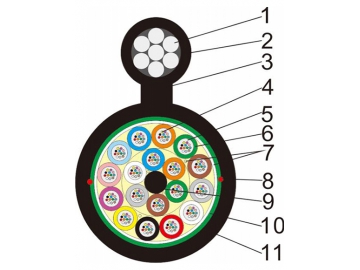

- Fibre optique
- Gel: composant hydrofuge
- Tube à structure libre: matériau thermoplastique
- Elément de renfort central: fil d’acier phosphaté, câble à grand nombre de fibres optiques, polyéthylène extrudé
- Matériau hydrofuge: composant étanche à l’eau
- Couche armée: ruban composite en acier-plastique
- Gaine intérieure: polyéthylène noir (possible)
- Fil armé
- Gaine extérieure: gaine bleu ignifuge
Le câble à fibre optique ignifuge à fibre armée de fil d’acier est fabriqué par insertion d’une fibre optique de 250μm dans un tube à structure libre en matériau à module élevé rempli de composant étanche à l’eau.
L’élément de renfort en métal constitue l’âme du câble. Pour certains câbles ayant des âmes différentes, une couche de polyéthylène est extrudée à l’extérieur de l’élément de renfort en métal.
Les tubes à structure libre (avec bandes de remplissage) sont torsadés autour de l’élément de renfort pour former une âme compacte avec des fissures remplies de matériaux hydrofuges. La bande PSP toronnée avec un fil armé constitue la gaine ignifuge.
Paramètres Paramètres techniques| Eléments | Contenu | Valeur | |||||
| Nombre d'âmes | 24 | 48 | 72 | 96 | 120 | 144 | |
| Tube à structure libre | Nombre de tubes à structure libre * Nombre d'âmes par tube | 4*6 | 4*12 | 6*12 | 8*12 | 10*12 | 12*12 |
| Diamètre extérieur du tube à structure libre /mm | 1.8 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
| Diamètre extérieur | mm | 12.0 | 13.5 | 14.5 | 16.0 | 17.5 | 19.5 |
| Renfort central | Matériau | Fil d'acier | |||||
| Matériau hydrofuge | Matériau | Gel hydrofuge | |||||
| Couche armée 1 | Matériau | Acier ondulé | |||||
| Gaine intérieure | Epaisseur (±0.1mm) | 0.9 | |||||
| Couche armée 2 | Matériau | Fil zingué rond de qualité | |||||
| Gaine extérieure | Epaisseur (±0.2mm) | 1.8 | |||||
| Température d'exploitation | ℃ | -40~+70 | |||||
| Force de traction | Courte période / Longue période N | 2000/900 | |||||
| Aplatissement | 1500/400 | ||||||
| *Le câble à structure libre tubée et armée est personnalisable en matière d'âmes et de structures selon les exigences des clients. | |||||||
| G.652.D | G.655 | 50/125μm | 62.5/125μm | ||
| Atténuation | @850nm | - | - | ≤3.0dB/km | ≤3.0dB/km |
| @1300nm | - | - | ≤1.0dB/km | ≤1.0dB/km | |
| @1310nm | ≤0.36dB/km | ≤0.36dB/km | - | - | |
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | - | - | |
| Largeur de bande | @850nm | - | - | ≥500MHz·km | ≥200MHz·km |
| @1300nm | - | - | ≥1000MHz·km | ≥600MHz·km | |
| Longueur d'onde de coupe de fibre | ≤1260nm | ≤1260nm | - | - | |
| Dispersion modale de polarisation | Fibre optique monomode | ≤0.20ps/√km | ≤0.20ps/√km | - | - |
| Valeur de liaison (M=20, Q=0.01%) | ≤0.10ps/√km | - | - | ||
| Eléments | Norme d'inspection | Procédure d'inspection | Exigences |
| Traction | IEC 60794-1-2-E1 | Selon les paramètres techniques | Atténuation additionnelle pour le court terme≤0.1dB |
| Aplatissement | IEC 60794-1-2-E3 | Selon les paramètres techniques | Atténuation additionnelle pour le court terme≤0.1dB |
| Impact | IEC 60794-1-2-E4 | Impact d'un marteau de 450g sur une hauteur de 1 mètre, pendant au moins 5 fois | Atténuation additionnelle résiduelle≤0.03dB |
| Courbure avant et arrière | IEC 60794-1-2-E6 | Charge: 150N, 30 fois | Atténuation additionnelle résiduelle≤0.03dB |
| Torsion | IEC 60794-1-2-E7 | 1m, ±180°, 10 fois | Atténuation additionnelle résiduelle≤0.03dB |
| Test de température pour recyclage | IEC 60794-1-2-F1 | -40℃ ~+70℃ | Atténuation additionnelle≤0.05dB |
| Performance de combustion | IEC 60332-1-2 | Résistance au feu | L'atténuation de la fibre optique reste uniforme. |
| Ignifuge: combustion verticale de chaque fil | Distance entre la pointe inférieure de la partie supérieure et le point de combustion:＞50mm | ||
| Ignifuge: combustion du câble en faisceau | Hauteur de la partie carbonisée＜2.5m | ||
| Densité de la fumée | Transmission lumineuse≥50% | ||
| * Le changement de l'atténuation de la fibre optique se fait à une longueur d'onde de 1550nm. | |||
- Le câble à fibre optique ignifuge présente des propriétés mécaniques remarquables et une excellente résistance aux températures.
- Le matériau spécifique de la gaine est retardateur de flamme.
- Le câble à fibre optique ignifuge intègre un fil armé rond de grande qualité pour une excellente propriété en traction.
Conduit, Aérien, Enterré directement, Installation verticale
