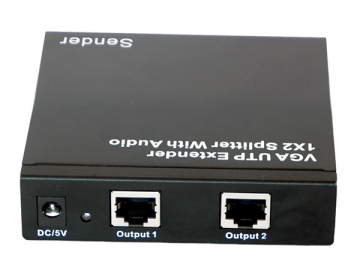

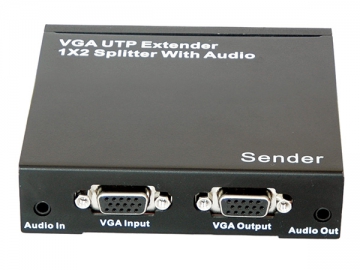

Diviseur de l’unité d’extension 1X2 de VGA
Diviseur de l’unité d’extension 1X2 de VGA UTP avec audio (Emetteur)
Modèle:
Introduction
1. Le diviseur de l’unité d’extension 1X2 de VGA de CE-LINK prend en charge 300 m de transmission du signal audio vidéo VGA par paire torsadée non blindée CAT5. Après extension, il donne un effet de restauration d'image claire et naturelle.
2. Ce dispositif d'extension UTP se caractérise par une extension longue distance. Son effet d'image ne se réduit pas de toute évidence, et l'affichage de l'image n’est pas retardé.
3. Une paire d’extendeur de signal VGA est généralement idéal pour le ménage ou les utilisations commerciales. Il adopte une paire torsadée rapide et économique pour remplacer les lignes de signaux VGA coûteuses et énormes. En outre, il permet à un moniteur de signal VGA de se connecter au port de PC, à travers l'extension à paire torsadée standard.
4. Le diviseur de l’unité d’extension 1X2 de VGA est caractérisé par une bonne stabilité et une image claire. Il est largement appliqué dans le domaine de l'informatique, surveillance, protection de sécurité, système d'enseignement multimédia, salle de présentation, billetterie, panneau d'affichage, système de rétroprojection, système de PC, panneau arrière de PC, et plus encore.
Caractéristiques
1. L'utilisation du diviseur de l’unité d’extension 1X2 de VGA, le signal vidéo VGA et le signal audio stéréo peut être étendue à 300 m sur un câble UTP avec à l'intérieur un support transversal.
2. GAIN et PEAK peuvent être ajustés pour s'adapter à différentes longueurs de câbles UTP. GAIN se réfère au réglage de la luminosité, et PEAK signifie ajustement de l'inclinaison.
3. La résolution maximale supportée par notre produit est de 1920x1200.
4. La double sortie de l'unité locale comprend la sortie 1xVGA pour le site local, plus la sortie 2xUTP pour le site distant.
5. Notre extendeur à paire torsadée peut être utilisé avec des moniteurs, des projecteurs, des HDTV, et des écrans plats.
| Modèles | VSP0102-S | VRP01 |
| Connecteur entrée/sortie | ||
| Connecteur d'entrée | VGA (Femelle 15 pins), Audio stéréo | |
| Connecteur de sortie | VGA (Femelle 15 pins),Audio stéréo, 2xRJ45 | VGA (Femelle 15 pins),Audio stéréo, 1xRJ45 |
| Fréquence de fonctionnement | ||
| Gamme de Fréquence verticale | 60/75/85Hz | |
| Résolutions (PC) | ||
| 640×480, 800×600, 1024×768, 1280×720, 1280×768, 1280×960, 1280×1024,1600×900, 1600×1200, 1920×1080, 1920×1200 | ||
| Mécanique | ||
| Taille du diviseur de l’unité d’extension 1X2 de VGA UTP | 102 ×100×25mm | |
| Poids du diviseur de l’unité d’extension 1X2 de VGA UTP | 298g | |
| Taille du receveur (L-l-H) | 81.5 × 43 × 23mm | |
| Poids net du receveur | 108g | |
| Garantie | ||
| Garantie limitée | 1 an pour les pièces et le travail | |
| Environnemental | ||
| Température d’exploitation | 0℃ à 70℃ | |
| Humidité de fonctionnement | 10% à 85% RH (sans condensation) | |
| Température de stockage | -10℃ à 80℃ | |
| Humidité de stockage | 5% à 90% RH (sans condensation) | |
| Alimentation électrique | ||
| Alimentation électrique pour diviseur de l’unité d’extension 1X2 de VGA UTP | 5V@2A, max. 5W | |
| Alimentation électrique pour receveur | 5V@2A, max. 5W | |
| Autorisations réglementaires | ||
| Unité de convertisseur | FCC, CE, UL | |
| Alimentation électrique | UL, CE, FCC | |
| Accessoires d’adaptateur | ||
| Adaptateur secteur | Norme américaine, anglaise, etc. | |
| Manuel de l’utilisateur | Version anglaise | |
Remarque: Les spécifications sont sujettes à modifications sans préavis.
Conditionnement
Avant l'utilisation de notre produit, veuillez vérifier l’emballage pour s'assurer que le carton d'expédition réponde aux questions suivantes.
1. Diviseur de l’unité d’extension 1X2 de VGA
2. Manuel de l'utilisateur
3. Un ou deux récepteurs selon les exigences du client.
4. Une pièce d’alimentation électrique CC de 5V@2A pour diviseur de l’unité d’extension 1X2 de VGA.
5. Une ou deux pièces d’alimentation électrique 5V@2A pour récepteurs.
Description de l'appareil

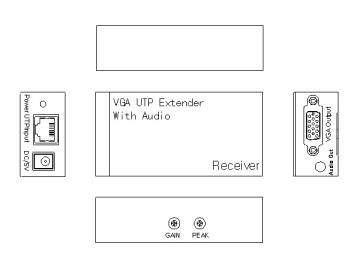

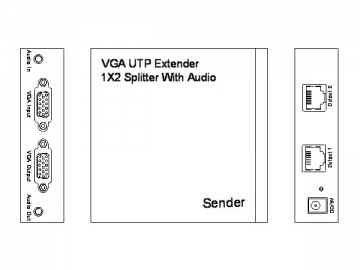

Emetteur Receveur Connexion et fonctionnement
1. Une pièce du câble VGA est utilisée pour connecter une source VGA unique à l’entrée VGA principale.
2. La sortie VGA de l'émetteur est connectée à l’affichage local. La sortie audio de l'émetteur est connectée à un avertisseur sonore local.
3. Veuillez utiliser une pièce de CAT-5e/6 pour connecter l'émetteur et chaque récepteur.
4. Veuillez connecter les sorties VGA des récepteurs aux écrans distants. Ensuite, connecter la sortie audio des récepteurs aux sondeurs à distance.
5. Branchez individuellement une alimentation électrique de 5V@ 2A dans le diviseur de l’unité d’extension 1X2 de VGA et autres fournisseurs électriques 5V@2A à chaque récepteur.
6. Le câble doit être inséré ou extrait délicatement.
