Modèle: VRP01

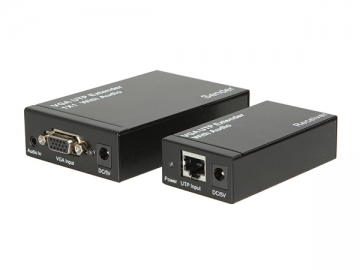

1. Le diviseur de l’unité d’extension 1X1 de VGA fourni par CE-LINK est un dispositif d'extension de câble VGA qui présente des fonctions d'extension et de distribution. Il offre une bonne solution aux utilisateurs qui ont besoin simultanément d'affichage local et de visualisation à distance.
2. En d'autres termes, la connexion de l'entrée du VGA et de l'entrée audio peut être réalisée avec une seule source de signal VGA et audio. En outre, l'écran haute définition VGA peut être connecté au port de sortie VGA de l'expéditeur. De cette façon, les clients peuvent utiliser un grand écran pour visualiser ou écouter le contenu de la source de signal VGA des endroits locaux.
3. Si le contenu de la source de signal VGA doit être vu plus profondément, le câble UTP le moins cher avec structure transversale intégrée sera nécessaire pour connecter l'émetteur avec récepteur. Le produit peut étendre le signal VGA jusqu'à 300m. En conséquence, un affichage haute définition dans des endroits locaux et distants peut afficher simultanément le même contenu de la source du signal.
4. Le diviseur de l’unité d’extension 1X1 de VGA offre une solution bénigne pour le détail des écrans VGA, les usines de projecteur, les espaces acoustiques, la protection de sécurité, les centres de contrôle de données, les présentations de réunions, et la formation de l'éducation.

Caractéristiques
1. L'utilisation du câble UTP le moins cher avec structure transversale intégrée peut prolonger la vidéo VGA et le signal audio stéréo jusqu'à 300m.
2. GAIN et PEAK sont réglables pour s'adapter au câble UTP de longueur différente. GAIN se réfère au réglage de la luminosité, et PEAK se réfère à l’ajustement de l'inclinaison.
3. L'extendeur audio et vidéo permet une résolution maximale de 1920×1200.
4. La double sortie de l'unité locale est composée de la sortie 1xVGA pour le site local, plus la sortie 2xUTP pour le site distant.
5. Le diviseur de l’unité d’extension 1X1 de VGA peut fonctionner avec des projecteurs, des moniteurs TVHD et des écrans plats.

Remarque: Les spécifications sont sujettes à modifications sans préavis.

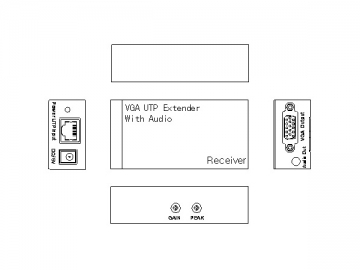

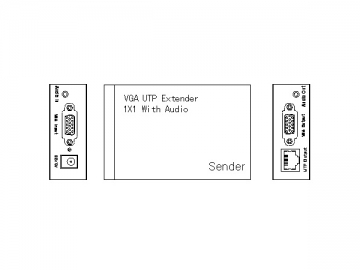

Description du panneau

Connexion et fonctionnement
1. Un câble VGA est utilisé pour connecter une seule source de signal VGA avec entrée VGA.

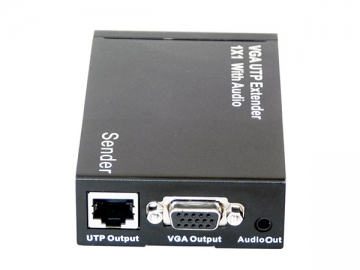

2. La sortie VGA de l'émetteur doit être connectée avec un dispositif d'affichage local. Veuillez connecter la sortie audio avec un haut-parleur local.
3. Un CAT-5e/6 est utilisé pour connecter l'émetteur et chaque récepteur.

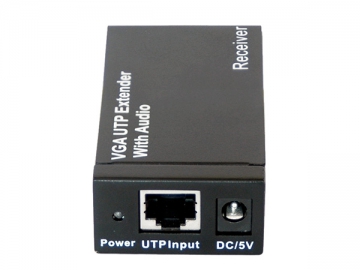

4. Veuillez connecter la sortie VGA des récepteurs avec un affichage à distance, puis connecter la sortie audio avec un haut-parleur à distance.
5. Branchez une alimentation électrique de 5V@ 2A dans le diviseur VGA UTP 1×1 et les autres fournisseurs d'énergie au receveur.
6. Veuillez insérer ou extraire le câble doucement.
