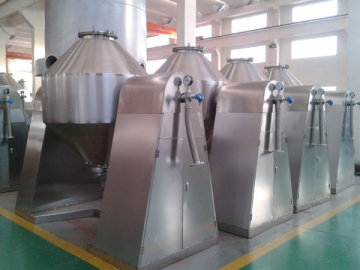

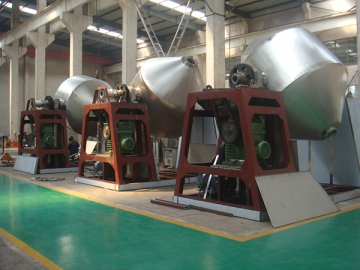

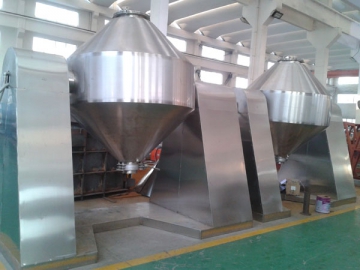

Séchoir rotatif sous vide à double cônes SZG
Présentation rapide
Le sécheur sous vide rotatif SZG, comme un équipement de séchage industriel, a été développé pour sécher les matériaux friables en flux continu. La chaleur est transmise au matériau par capilarisation des parois. L'humidité et les autres gaz produits au cours de l'évaporation sont évacués à l'aide de la pompe de dépressurisation et du tuyau d'échappement. Le séchage est uniformément réparti et le matériaux ressort de l'équipement rapidement et parfaitement sec. Il subit une rotation et sous l'action de la force centrifuge, l'humidité est facilement évacuée.
Le sécheur à vis conique comporte des fonctions de mélange et de séchage. Il comporte un condenseur, une pompe à vide et un mécanisme de séchage (le condenseur n'est pas nécessaire si la récupération du solvant est facultative). De structure simple et comportant une fonction d'auto vidange, le sécheur peut facilement être exploité et nettoyé. Il permet de réduire l'intensité du travail et contribue à l'amélioration de l'environnement de travail.
Caractéristiques du sécheur sous vide rotatif
1. La pompe à vide est entraînée par la rotation du sécheur. le matériau est parfaitement protégé contre les impuretés extérieures.
2. Les deux extrémités du sécheur sont équipées de joints rotatifs sphériques qui sont scellés par de la graphite.
3. Le bras du moteur peut être réglé pour contrôler la tension de la bande de transport.
4. Le manchon de l'arbre est parfaitement lisse car il subit une opération d'alésage sur une aléseuse de grande taille. L'excentricité de l'arbre principal par rapport aux deux extrémités ne dépasse pas 0,2 mm.
5. Le sécheur sous vide rotatif est équipé d'un appareil de mesure à vide à membrane dont la fonction est d'afficher le degré de vide à l'intérieur de la cuve pour éliminer le vide.
| Modèle Rubrique | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 | |
| Volume (L) | 100 | 350 | 500 | 750 | 1000 | 15000 | 2000 | 3500 | 4500 | 5000 | |
| Capacité de chargement max. (L) | 40 | 140 | 200 | 300 | 400 | 600 | 800 | 1400 | 1800 | 2000 | |
| Poids de chargement max. (kg) | 20 | 70 | 100 | 150 | 200 | 300 | 400 | 700 | 900 | 100 | |
| Vitesse de rotation (tpm) | 3-13 | 6 | 5 | 4 | 4 | 4 | |||||
| Puissance du moteur (KW) | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | |
| Surface au sol (L×W, mm) | 2160×800 | 2160×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×200 | 4400×2500 | |
| Hauteur de rotation (mm) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 | |
| Pression dans la cuve (MPa) | -0.1-0.15 | ||||||||||
| Pression (MPa) | ≤0.3 | ||||||||||
| Poids (kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 | |
Remarque:
1. Les paramètres ci-dessus sont obtenus lorsque le poids du matériau à traiter est de 0.6g/cm3. Sinon, communiquez nous le poids dans votre commande.
2. Veuillez nous informer si vous avez besoin d'un certificat spécifique relatif à la pression ou si vous espérez que le revêtement de la cuve soir en en acier vitrée.
3. Si les matériaux sont inflammables et combustibles, ce type d'équipement n'est pas indiqué.
