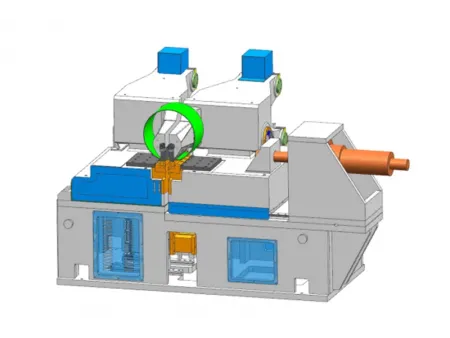

Machine à souder bout à bout / Machine de soudage bout à bout / Machine à souder par rapprochement

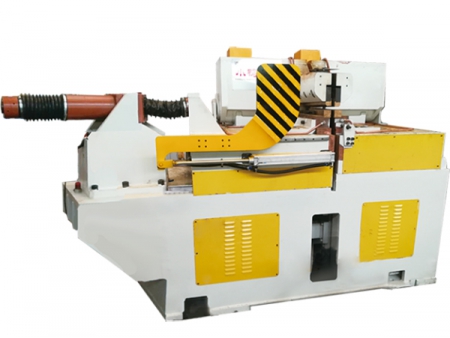

Machine à souder en bout par étincelage utilisée dans la ligne de production de roues en acier pour souder les jantes en acier.
La machine à souder bout à bout, intégrée dans la ligne de fabrication de roues en acier, est conçue pour unir et souder les extrémités des anneaux enroulés afin de former les jantes. Les opérations de serrage et de soudage sont entièrement contrôlées par un système hydraulique, tandis que les paramètres de soudage peuvent être configurés facilement grâce à un écran tactile.
Les machines de soudage bout à bout proposent un procédé de soudage en courant alternatif (CA) ou en courant continu (CC). Le soudage en courant continu permet une vitesse d'exécution plus élevée et garantit une qualité de soudure supérieure, ce qui le rend particulièrement adapté aux exigences de haute précision. Cependant, ce procédé de soudage par aboutage nécessite des matériaux et une planéité répondant à des normes plus rigoureuses. Le choix de la machine est déterminé par les besoins spécifiques de production, offrant des options de personnalisation pour garantir des performances optimales

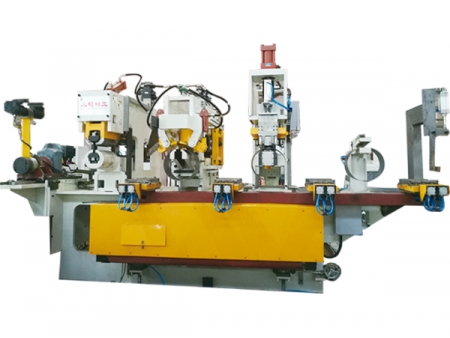

- Aplatissement du joint de soudure
- Soudage bout à bout par étincelage
| Modèle | ||||||
| Tension d'entrée nominale du circuit principal | 380V | 380V | 380V | 380V | 380V | 380V |
| Tension d'entrée nominale du circuit de commande | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ | 380V/50HZ |
| Tension secondaire | 6.3V-12.6V | 6.3V-12.6V | 7.9V-15.8V | 7.9V-15.8V | 9V-18V | 9V-18V |
| Tension de l'électrovanne | 24V | 24V | 24V | 24V | 24V | 24V |
| Puissance totale absorbée | 400KVA | 630KVA | 800KVA | 1000KVA | 1250KVA | 1500KVA |
| Force de renversement max. | 280KN | 280KN | 320KN | 320KN | 400KN | 400KN |
| Force de serrage maximale | 540KN | 540KN | 600KN | 600KN | 750KN | 750KN |
| Surface de soudage maximale | 1500mm² | 2100mm² | 3200mm² | 3600mm² | 7200mm² | 9600mm² |
| Largeur maximale de la jante | 300mm | 350mm | 400mm | 450mm | 800mm | 800mm |
| Épaisseur maximale de la jante | 5mm | 6mm | 8mm | 8mm | 9mm | 12mm |
| Diamètre min. de la jante soudée | 250mm | 300mm | 400mm | 400mm | 540mm | 540mm |
| Débit d'eau de refroidissement | 80L/min | 100L/min | 140L/min | 160L/min | 180L/min | 200L/min |
| Pression de l'eau de refroidissement | 0.2-0.4Mpa | 0.2-0.4Mpa | 0.2-0.4Mpa | 0.2-0.4Mpa | 0.2-0.4Mpa | 0.2-0.4Mpa |
| Température de l'eau de refroidissement | ≤30℃ | ≤30℃ | ≤30℃ | ≤30℃ | ≤30℃ | ≤30℃ |
| Type d'eau de refroidissement | Eau purifiée | Eau purifiée | Eau purifiée | Eau purifiée | Eau purifiée | Eau purifiée |
| Modèle | DC350*4 |
| Tension d'entrée nominale du circuit principal | 380V |
| Tension d'entrée nominale du circuit de commande | 380V/50HZ |
| Tension de l'électrovanne | 24V |
| Puissance totale absorbée | 1400KVA |
| Force de renversement max. | 320KN |
| Force de serrage maximale | 600KN |
| Surface de soudage maximale | 1500mm² |
| Largeur maximale de la jante | 300mm |
| Épaisseur maximale de la jante | 5mm |
| Diamètre min. de la jante | 460mm |
| Débit d'eau de refroidissement | 200L/min |
| Pression de l'eau de refroidissement | 0.2-0.4Mpa |
| Température de l'eau de refroidissement | ≤30℃ |
| Type d'eau de refroidissement | Eau purifiée |
- Réglages de courant ajustables sur plusieurs niveaux, permettant de s’adapter à diverses spécifications de jantes.
- Électrodes en alliage de cuivre de haute qualité, offrant une conductivité optimale et une grande durabilité.
- Le système hydraulique compact de la machine de soudage par aboutage minimise l’espace nécessaire à son installation.
- La machine prend en charge le soudage automatique et manuel, offrant une grande facilité d’utilisation.
- Tous les composants électriques de la soudeuse par aboutage bénéficient d’une connexion intégrée, simplifiant l’installation et l’entretien.
- La conception de son cadre structurel améliore la solidité et la précision des soudures.
- La machine de soudage des jantes peut être équipée d’un convoyeur automatique de scories, permettant de nettoyer les électrodes et le fond de la soudeuse de manière efficace.
