Poinçonneuse de trous de valve / Machine de poinçonnage / Machine à poinçonner
Demande de devis
Machine à poinçonner les trous de valve des jantes afin d’exécuter les opérations d'aplatissement (frappe), de poinçonnage et d'ébavurage

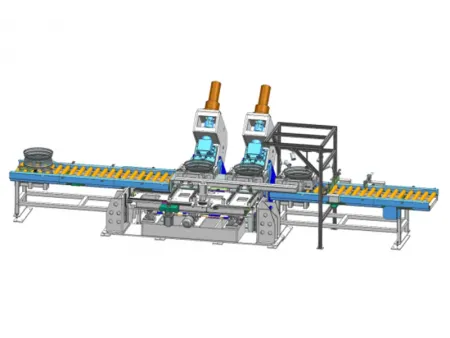

La poinçonneuse pour trous de valve est installée sur les lignes de production de jantes pour exécuter les opérations d'aplatissement, de poinçonnage et d'ébavurage sur la jante. Elle assure la formation précise et propre des trous de valve sur une position prédéfinie. Cette ligne de poinçonnage est composée de quatre sections principales, à savoir la machine à aplatir, la machine à poinçonner, la machine à ébavurer et un système de chargement/déchargement automatisé, qui fonctionnent ensemble pour automatiser le processus de poinçonnage des trous de valve.
Fonctions des composants
- La machine d'aplatissement des trous de valve permet de créer une petite surface plane sur la jante à l'endroit où le trou de valve sera positionné. Cette surface plane renforce l'étanchéité de la valve, en évitant les fuites d'air potentielles.
- La presse à poinçonner les trous de valve perce un petit trou précis au centre de la zone aplatie, permettant un ajustement exact de la tige de la valve.
- La presse d'ébavurage du trou de valve élimine les bavures ou les arêtes vives autour du trou de valve, ce qui garantit une finition régulière et protège la tige de valve et ses composants d'étanchéité contre les rayures et les dommages.
- L'unité de chargement et de déchargement automatique assure la coordination des opérations des trois composants principaux et accroît l'efficacité du processus de poinçonnage des trous de valve pour les jantes de roue.
Flux de Processus Flux de Processus
- Après expansion et calibrage
- Poinçonnage du trou de valve
Spécifications
Modèle | |||
Alimentation électrique | AC 380V/3phases/50HZ | AC 380V/3phases/50HZ | AC 380V/3phases/50HZ |
Puissance nominale | 46kW | 55kW | 64kW |
Épaisseur de la jante | ≤5mm | ≤8mm | ≤10mm |
Largeur de la jante | 5-8.25 pouces | 8.25-11.75 pouces | 11.75-16 pouces |
Diamètre de la jante | 14-19.5 pouces | 19.5-24 pouces | 24-54 pouces |
Capacité maximale du cylindre de planage | 3400KN | 400KN | 460KN |
Course max. du bloc coulissant | 320mm | 400mm | 480mm |
Force nominale du cylindre de poinçonnage | 220KN | 250KN | 280KN |
Course maximale du cylindre de poinçonnage | 28mm | 30mm | 32mm |
Hauteur entre l'établi et le sol | 680mm | 750 mm | 920mm |
Répétabilité de la position | ±0.10mm | ±0.11mm | ±0.14mm |
Caractéristiques
- La machine de poinçonnage des trous de valve distingue les processus classiques d'aplatissement, de poinçonnage et d'ébavurage des trous de valve en trois unités dédiées. Elle résout les problèmes communs aux machines standard, tels que la rupture fréquente des poinçons et la difficulté à les remplacer.
- Le système automatisé de chargement et de déchargement est entraîné au moyen d'un servomoteur de grande puissance, ce qui garantit une précision constante dans le positionnement de chaque jante.
- Dotée d'un système indépendant d'entraînement hydraulique et de commande électrique, la poinçonneuse est contrôlée par un automate programmable, ce qui permet trois modes de fonctionnement : réglage, manuel et semi-automatique.
- Le système est équipé d'un système de protection contre les surcapacités et les surpressions, d'un système d'arrêt d'urgence et d'un système d'alerte en cas de colmatage du filtre pour une sécurité et fiabilité accrues.
- Les paramètres de fonctionnement tels que la pression de travail, la vitesse et la plage de course sont entièrement réglables pour répondre aux exigences de production spécifiques.
- Grâce à la technologie de reconnaissance d'images, le système reconnaît et positionne avec précision le joint de soudure pendant que la roue tourne sur la plate-forme de détection.
- Le cadre principal est réglable en hauteur, en largeur et en inclinaison pour s'adapter à des jantes de tailles et de spécifications différentes.
