Poinçonneuse à tourelle CNC (hydraulique) Manufacturer

Poinçonneuse à tourelle CNC (hydraulique)

Demande de devis

À propos de: http://machinerychina.fr/6-hydraulic-sheet-metal-turret-punch-press.html

Caractéristiques

Cette poinçonneuse à tourelle CNC adopte un système hydraulique international standard avec un servo-vanne proportionnel de contrôle à boucle fermée. Elle offre une conception remarquable, et l’opérateur peut ajuster la course et la vitesse.
Notre produit est adéquat pour le poinçonnage des persiennes et des trous de contrefaçon, le contre-poinçon, l’emboutissage et l’estampage par contrôle de précision du point mort inférieur. La vitesse de poinçonnage est de 1000HPM.
La plaque tournant avec coussinet traite par paire dans le but d’assurer la coaxialité de la matrice inférieure et supérieure.
Adoptant des composants électriques, pneumatiques et hydrauliques de qualité supérieure, notre produit offre une grande performance et une fiabilité remarquable.
Le dispositif d’aspiration sous vide permet d’évacuer les déchets de façon précise pendant le poinçonnage à grande vitesse. Il supprime complétement tous les déchets de production, ce qui assure ainsi la durée de vie prolongée de la poinçonneuse.
La vis-mère à bille de grande taille et le système de guidage linéaire optimisé conformes aux normes internationales garantissent la haute précision du traitement.
Adoptant une structure fermée en acier soudé de type O, notre poinçonneuse à tourelle CNC se caractérise par une grande rigidité avec une déformation minime.
Elle intègre une fonction de protection à serrage automatique qui empêche de façon efficace la machine d’endommager le moule ou la pièce à usiner. Notre machine à poinçonner peut fonctionner de façon continue et à grande vitesse.
Le système de serrage se déplace automatiquement en fonction de la plaque à traiter pour garantir un traitement optimisé de la pièce.

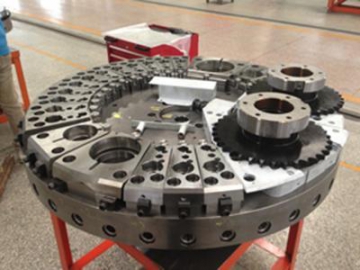

La station de travail rotative adopte une turbine de haute précision et un mécanisme de vis sans fin, aboutissant à une grande performance et une haute précision. Le diamètre maximal est de 88,9mm, ce diamètre peut être prolongé.

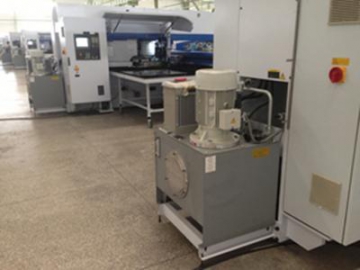

La poinçonneuse à tourelle hydraulique à CNC adopte une unité de lubrification centralisée et automatisée qui réduit la friction pendant le traitement et augmente la durée de vie de la machine.
Notre produit intègre une structure en poutre optimisée. Le chariot et la poutre sont de conception monobloc et centralisée, ce qui améliore la rigidité et la précision. Notre machine est hautement stable pendant le processus d’alimentation à grande vitesse et supprime la déflection des axes X et Y.

Spécifications techniques

Paramètres	Poinçonneuse à tourelle HP-H300
Puissance de la matrice (tonne)	30
Taille maximale du métal (mm)	1250×1500	1250×5000	1500×5000
Vitesse d'alimentation (m/min)	X:60 Y:60	X:60 Y:60	X:60 Y:60
Station de travail (nombre)	32	32	32
Station de travail rotative (nombre)	2	2	2
Axe de contrôle (nombre)	4	4	4
Epaisseur de la plaque métallique (mm)	6.35	6.35	6.35
Fréquence de marquage maximale (hpm)	/	/	/
Fréquence de poinçonnage maximale (hpm)	600	600	600
Fréquence jig max / hauteur de pas 25mm hpm	X:350 Y:250	X:320 Y:220	X:300 Y:200
Diamètre maximum de poinçonnage (mm)	φ88.9	φ88.9	φ88.9
Puissance du moteur principal (kw)	11	11	11
Précision (mm)	±0.1	±0.1	±0.1
Système CNC	FANUC	FANUC	FANUC
Vitesse de plaque tournante (rpm)	30	30	30
Dimension hors tout (mm)	5020×2680×2340.5	5020×5000×2340.5	5520×5000×2340.5
Type	Moderne fermé	Moderne fermé	Fermé

Paramètres	Poinçonneuse à tourelle HP-H500A		Poinçonneuse à tourelle HP-H500B
Puissance de la matrice (tonne)	50		50
Taille maximale du métal (mm)	1250×1500	1500×5000	1250×1500	1500×5000
Vitesse d'alimentation (m/min)	X:60 Y:60	X:60 Y:60	X:60 Y:60	X:60 Y:60
Station de travail (nombre)	32	32	32	32
Station de travail rotative (nombre)	2	2	2	2
Axe de contrôle (nombre)	4	4	4	4
Epaisseur de la plaque métallique (mm)	6.35	6.35	8	8
Fréquence de marquage maximale (hpm)	/	/	/	/
Fréquence de poinçonnage maximale (hpm)	300	300	300	300
Fréquence jig max / hauteur de pas 25mm hpm	X:200 Y:150	X:200 Y:150	X:200 Y:150	X:200 Y:150
Diamètre maximum de poinçonnage (mm)	φ88.9	φ88.9	φ88.9	φ88.9
Puissance du moteur principal (kw)	15	15	15	15
Précision (mm)	±0.15	±0.15	±0.15	±0.15
Système CNC	FANUC	FANUC	FANUC	FANUC
Vitesse de plaque tournante (rpm)	30	30	30	30
Dimension hors tout (mm)	5020×5000×2340.5	5020×5000×2340.5	5020×5000×2340.5	5520×5000×2340.5
Type	Fermé	Fermé	Fermé	Fermé

Paramètres	Poinçonneuse à tourelle HP-H600
Puissance de la matrice (tonne)	60
Taille maximale du métal (mm)	1250×1500	1500×5000
Vitesse d'alimentation (m/min)	X:60 Y:60	X:60 Y:60
Station de travail (nombre)	32	32
Station de travail rotative (nombre)	/	/
Axe de contrôle (nombre)	3	3
Epaisseur de la plaque métallique (mm)	8	8
Fréquence de marquage maximale (hpm)	/	/
Fréquence de poinçonnage maximale (hpm)	200	200
Fréquence jig max / hauteur de pas 25mm hpm	X:150 Y:100	X:150 Y:100
Diamètre maximum de poinçonnage (mm)	φ88.9	φ88.9
Puissance du moteur principal (kw)	15	15
Précision (mm)	±0.2	±0.2
Système CNC	FANUC	FANUC
Vitesse de plaque tournante (rpm)	30	30
Dimension hors tout (mm)	5020×2680×2340.5	5020×5000×2340.5
Type	Fermé	Fermé

Paramètres	Poinçonneuse à tourelle HP-H800
Puissance de la matrice (tonne)	80
Taille maximale du métal (mm)	1250×1500	1500×5000
Vitesse d'alimentation (m/min)	X:60 Y:60	X:60 Y:60
Station de travail (nombre)	32	32
Station de travail rotative (nombre)	/	/
Axe de contrôle (nombre)	3	3
Epaisseur de la plaque métallique (mm)	8	8
Fréquence de marquage maximale (hpm)	/	/
Fréquence de poinçonnage maximale (hpm)	150	150
Fréquence jig max / hauteur de pas 25mm hpm	X:150 Y:100	X:150 Y:100
Diamètre maximum de poinçonnage (mm)	φ88.9	φ88.9
Puissance du moteur principal (kw)	15	15
Précision (mm)	±0.2	±0.2
Système CNC	FANUC	FANUC
Vitesse de plaque tournante (rpm)	30	30
Dimension hors tout (mm)	5020×2680×2340.5	5020×5000×2340.5
Type	Fermé	Fermé

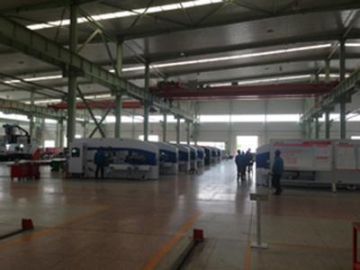

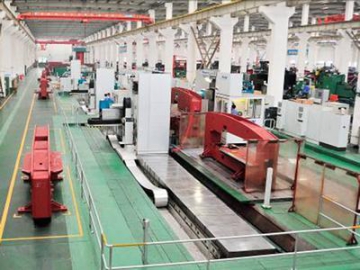

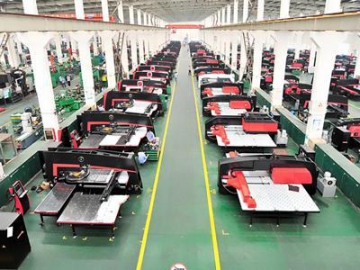

Usine
