Cisaille hydraulique à coupe oscillante SBSH Manufacturer

Cisaille hydraulique à coupe oscillante SBSH

Demande de devis

À propos de: http://machinerychina.fr/3-1-sbsh-sheet-metal-shearing-machine.html

Caractéristiques

La cisaille hydraulique à coupe oscillante SBSH adopte une structure en plaque d’acier soudé, une transmission hydraulique et un vérin de retour, aboutissant à sa grande performance et son apparence exceptionnelle.
Elle intègre un indicateur de haute fiabilité pour un ajustement rapide de l’écart de coupe.
Avec son dispositif d’éclairage pour plaque métallique, le cisaillage est effectué à grande précision et de haute fiabilité.
La barrière de protection de la zone de travail assure la sécurité de l’opérateur.
La cisaille hydraulique intègre également un dispositif d’affichage de la jauge arrière et de la durée du cisaillement.
Elle est adéquate pour la plaque métallique de diamètre 1-10mm, de largeur 2500mm et de longueur 500N/mm2. En général, lorsque la plaque est plus longue, l’épaisseur est plus petite.
Cette machine à cisailler la tôle se caractérise par une structure compacte, un faible poids, une haute rigidité et un faible bruit.
Elle dispose d’un encodeur sur jauge arrière qui, combiné avec un système d’affichage numérique permet d’améliorer la précision de l’affichage et du cisaillement.
L’ajustement de la lame est très rapide et pratique. Le support de lame supérieur peut effectuer l’ajustement avec régulation de vitesse optimisée. La jauge frontale présente les fonctions de comptage et de mesure, et réalise les dessins des lignes de chevauchement.

Applications
La cisaille hydraulique à coupe oscillante SBSH est adéquate pour le cisaillage des tôles d’épaisseurs différentes. Elle peut être divisée en trois catégories, notamment le cisaillement par niveau, le cisaillement au rouleau et le cisaillement par vibration. Le cisaillement par niveau est le plus souvent utilisé. Une transmission mécanique est utilisée lorsque l’épaisseur de la plaque est inférieure à 10mm. Une transmission hydraulique est adoptée lorsque l’épaisseur de la plaque est supérieure à 10mm. La cisaille hydraulique adopte une pédale au pied ou un bouton pour le cisaillage unique ou le cisaillage continu.

Spécifications techniques

Modèle	Epaisseur max du cisaillage (mm)	Largeur max du cisaillage (mm)	Angle de cisaillage (°)	Nombre de courses (/min)	Jauge arrière (mm)	Puissance du moteur principal (kw)
SBSH-4X2500	4	2500	1"30'	20	20-600	4
SBSH-4X3200	4	3200	1"30'	18	20-600	5.5
SBSH-4X4000	4	4000	1"30'	18	20-600	7.5

Modèle	Epaisseur max du cisaillage (mm)	Largeur max du cisaillage (mm)	Angle de cisaillage (°)	Nombre de courses (/min)	Jauge arrière (mm)	Puissance du moteur principal (kw)
SBSH-6X2500	6	2500	1"30'	18	20-600	7.5
SBSH-6X3200	6	3200	1"30'	14	20-600	7.5
SBSH-6X4000	6	4000	1"30'	14	20-600	7.5
SBSH-6X5000	6	5000	1"30'	10	20-800	11
SBSH-6X6000	6	6000	1"30'	10	20-800	11

Modèle	Epaisseur max du cisaillage (mm)	Largeur max du cisaillage (mm)	Angle de cisaillage (°)	Nombre de courses (/min)	Jauge arrière (mm)	Puissance du moteur principal (kw)
SBSH-10X2500	10	2500	1"30'	14	20-800	11
SBSH-10X3200	10	3200	1"30'	12	20-800	11
SBSH-10X4000	10	4000	1"30'	12	20-800	11
SBSH-10X6000	10	6000	2"	10	20-800	15

Modèle	Epaisseur max du cisaillage (mm)	Largeur max du cisaillage (mm)	Angle de cisaillage (°)	Nombre de courses (/min)	Jauge arrière (mm)	Puissance du moteur principal (kw)
SBSH-12X2500	12	2500	1"30'	16	20-800	18.5
SBSH-12X3200	12	3200	1"30'	14	20-800	18.5
SBSH-12X4000	12	4000	1"30'	14	20-800	18.5
SBSH-12X5000	12	5000	1"30'	7	20-800	30
SBSH-12X6000	12	6000	2"	6	20-1000	37
SBSH-12X8000	12	8000	2"30'	5	20-1000	37

Modèle	Epaisseur max du cisaillage (mm)	Largeur max du cisaillage (mm)	Angle de cisaillage (°)	Nombre de courses (/min)	Jauge arrière (mm)	Puissance du moteur principal (kw)
SBSH-20X2500	20	2500	2"30'	5	20-1000	30
SBSH-20X3200	20	3200	2"30'	4	20-1000	30
SBSH-20X4000	20	4000	2"30'	3	20-1000	37

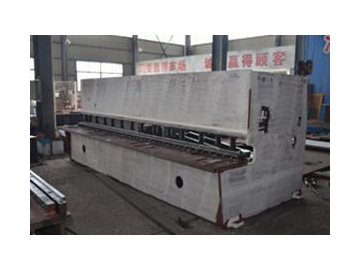

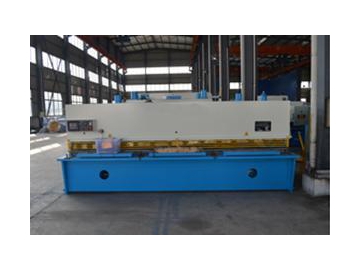

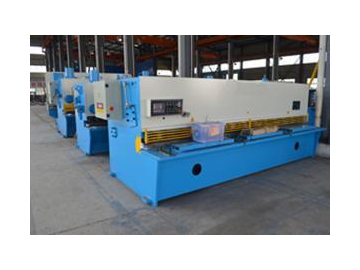

Usine
