Caractéristiques

La cisaille guillotine hydraulique VSHS a été fabriqué à l’aide d’une plaque en acier soudé, d’un traitement spécial anti-vibration et d’un traitement thermique dans le but de supprimer la contrainte interne. Elle se caractérise par une excellente rigidité et stabilité.
La machine à cisailler adopte un système hydraulique intégré et avancé assurant une haute fiabilité de l’ensemble.
Elle intègre des rouleaux de guidage à 3 points de support qui éliminent le jeu interne pour un cisaillement de haute précision.
L’ajustement de la lame est très rapide, précis et pratique. Il peut être effectué par volant manuel de conception améliorée.
La pointe de découpe de la lame rectangulaire à 4 côtés garantit la durée de service prolongée de la lame.
La distorsion de la plaque métallique est considérablement réduite par un ajustement simple de l’angle de cisaillement.
Le support de lame supérieure présente une structure oscillante vers l’intérieur dans le but de faciliter l’alimentation des matériaux et ainsi améliorer la précision de la pièce à usiner.
Le dispositif de protection pneumatique assure la fonction de protection de la plaque métallique pendant le processus de cisaillement.
Cette cisaille guillotine hydraulique adopte une fonction de sous cisaillement et d’alignement pratique à l’aide d’un système d’éclairage.

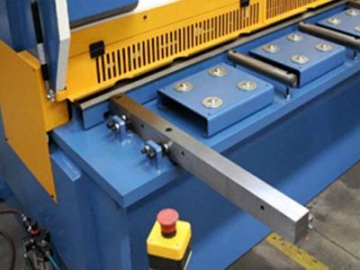

Protecteur frontal pneumatique

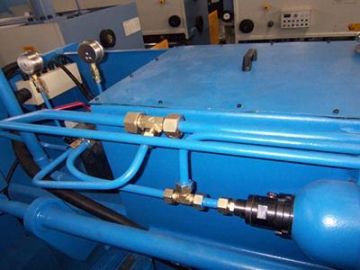

Système de tuyauterie hydraulique EBM provenant d’Allemagne

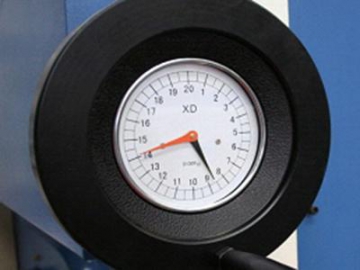

Ajustement des jeux de lame

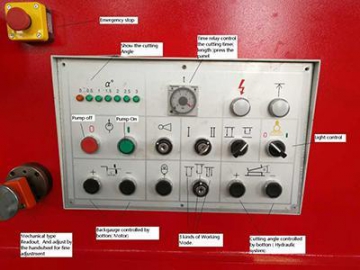

Panneau de commande

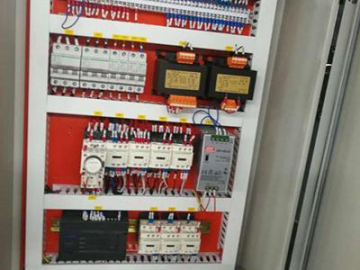

Armoire électrique

Applications
La machine de cisaillement de tôles métalliques est appropriée pour le cisaillage des ébauches en métal.

Modèle	Epaisseur max du cisaillage (mm)	Largeur max du cisaillage (mm)	Nombre de courses (/min)	Jauge arrière (mm)	Angle de cisaillage (°)	Profondeur de gorge (mm)	Puissance du moteur principal (kw)	Poids (kg)	Dimensions
VSHS-6X2500	6	2500	10~40	750	0.5~2.5	70	7.5	5150	3240×1770×2010
VSHS-6X3100	6	3100	8~35	750	0.5~2.5	70	7.5	5800	3790×1800×2100
VSHS-6X4000	6	4000	7~30	750	0.5~2.5	70	7.5	7100	4740×1805×2110
VSHS-6X6000	6	6000	5~30	1000	0.5~2.5	100	15	21000	6800×2350×2790
VSHS-8X2500	8	2500	10~40	750	0.5~2.5	70	11	5500	3240×1770×2010
VSHS-8X3100	8	3100	8~36	750	0.5~2.5	70	11	6100	3800×1800×2060
VSHS-8X4000	8	4000	7~30	750	0.5~2.5	70	11	7400	4750×1805×2140
VSHS-8X6000	8	6000	5~30	1000	0.5~2.5	100	22	22000	6900×2350×2800
VSHS-10X2500	10	2500	10~35	750	0.5~2.5	100	11	6700	3310×1850×2160
VSHS-10X3100	10	3100	8~35	750	0.5~2.5	100	11	7400	3860×1870×2170
VSHS-10X4000	10	4000	6~35	750	0.5~2.5	100	15	9200	4810×1920×2350
VSHS-12X2500	12	2500	10~35	1000	0.5~2.5	100	15	7200	3310×2180×2270
VSHS-12X3100	12	3100	8~35	1000	0.5~2.5	100	15	9000	3860×2200×2325
VSHS-12X4000	12	4000	6~35	1000	0.5~2.5	100	30	11600	4810V2200×2335
VSHS-12X6000	12	6000	5~12	1000	0.5~2.5	100	30	32000	6950×2350×3100
VSHS-14X6000	14	6000	5~12	1000	0.5~2.5	100	30	34000	7000×2350×3100
VSHS-16X2500	16	2500	8~30	1000	0.5~2.5	100	30	9600	3350×2190×2350
VSHS-16X3100	16	3100	7~30	1000	0.5~2.5	100	30	11500	3900×2190×2430
VSHS-16X4000	16	4000	6~30	1000	0.5~3.0	100	30	15100	4850×2340×2575
VSHS-16X6000	16	6000	4~12	1000	0.5~2.5	100	37	36000	7000×2400×3100
VSHS-20X2500	20	2500	8~30	1000	0.5~3.0	100	30	14000	3385×2235×2665
VSHS-20X3100	20	3100	7~30	1000	0.5~3.0	100	30	17200	3935×2285×3030
VSHS-20X4000	20	4000	6~30	1000	0.5~3.0	100	30	21200	4935×2330×3045
VSHS-20X6000	20	6000	3~10	1000	0.5~2.5	100	55	55000	7050×2600×3544
VSHS-25X2500	25	2500	5~30	1000	0.5~3.0	100	37	19000	3680×2200×3130
VSHS-25X3100	25	3100	4~30	1000	0.5~3.0	100	37	23500	3970×2370×3160
VSHS-25X4000	25	4000	3~30	1000	0.5~3.0	100	37	33000	5000×2370×3380

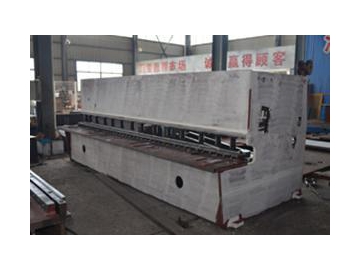

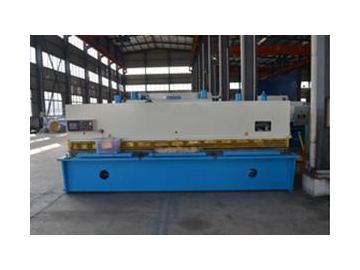

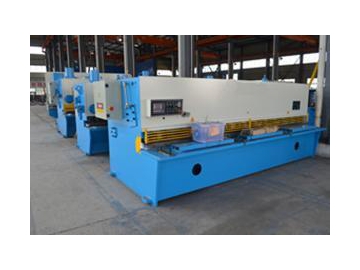

Usine
