Notre gamme de vibrofonceurs hydrauliques de taille moyenne est la solution idéale pour le battage et l'extraction des pieux, en particulier pour les pieux de tôle et les pieux tubulaires en acier de petit à moyen diamètre. Nous proposons des marteaux avec une gamme de forces centrifuges maximales, allant de 1465 kN à 3630 kN, pour les projets nécessitant une force robuste. Des options de personnalisation sont disponibles pour répondre à vos exigences spécifiques.Idéals pour la compaction du sol et l'amélioration du terrain, nos marteaux peuvent être utilisés pour augmenter la densité du sol et la capacité portante, garantissant des fondations stables et sécurisées. Pour des conditions spéciales, telles que les opérations sous-marines, les climats froids, des configurations spécifiques de groupe électrogène, ou des exigences en matière d'émissions de carbone du moteur, nous proposons des produits sur mesure adaptés à vos besoins.
Vibrofonceur hydraulique
Demande de devis
Vibrofonceur hydraulique
Taille moyenne (force centrifuge max. 3630KN)
YZ-150B/YZ-180B/YZ-230B/YZ-300/YZ-360B
Marteau vibrant pour battage de pieux

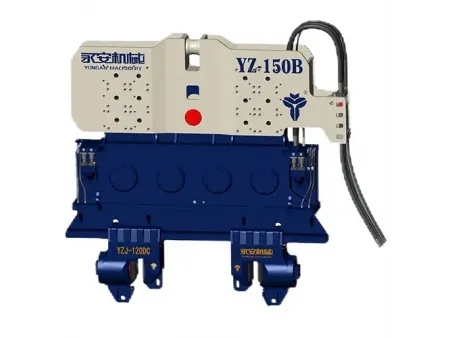

| Modèle | YZ-150B | |
| Unité | Métrique | NOUS |
| Moment excentrique | 46 kg.m | 3992 lbs.in |
| Fréquence maximale | 1700 tr/min | 1700 tr/min |
| Force centrifuge maximale | 1465 kN | 164 tonnes |
| Force de traction maximale de la ligne | 600 kN | 67 tonnes |
| Amplitude maximale | 25 millimètre | 0,98 pouces |
| Débit d'huile maximal | 620 L/min | 165 grammes par minute |
| Poids (sans pinces ni poutre) | 5580 kg | 12276 livres |
| Dimensions (L×l×H) | 3050×430×1940 millimètre | 119×17×76 pouces |

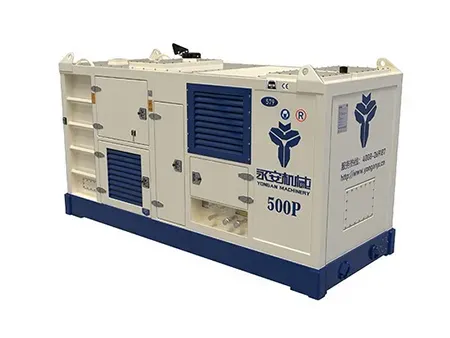

| Bloc d'alimentation recommandé | 500P | |

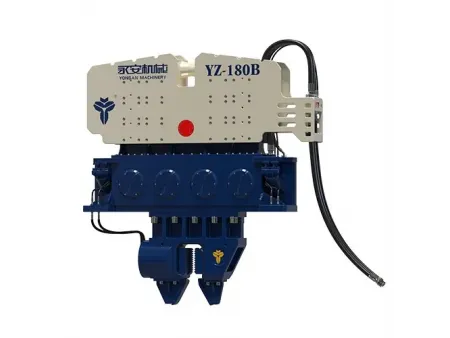

| Modèle | YZ-180B | |
| Unité | Métrique | NOUS |
| Moment excentrique | 51 kg.m | 4426 lbs.in |
| Fréquence maximale | 1800 tr/min | 1800 tr/min |
| Force centrifuge maximale | 1810 kN | 203 tonnes |
| Force de traction maximale de la ligne | 600 kN | 67 tonnes |
| Amplitude maximale | 32 millimètre | 1,25 pouce |
| Débit d'huile maximal | 680 L/min | 179 grammes par minute |
| Poids (sans pinces ni poutre) | 5900 kg | 13007 livres |
| Dimensions (L×l×H) | 2845×530×1880 millimètre | 112×21×74 pouces |
| Bloc d'alimentation recommandé | 600P | |

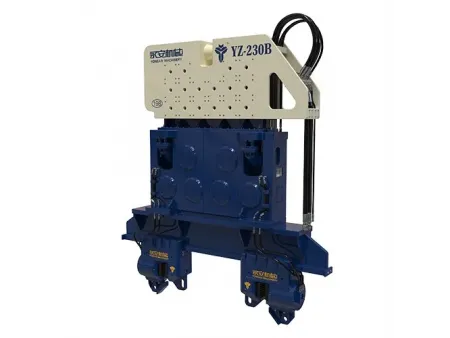

| Modèle | YZ-230B | |
| Unité | Métrique | NOUS |
| Moment excentrique | 76 kg.m | 6596 lbs.in |
| Fréquence maximale | 1700 tr/min | 1700 tr/min |
| Force centrifuge maximale | 2410 kN | 270 tonnes |
| Force de traction maximale de la ligne | 800 kN | 90 tonnes |
| Amplitude maximale | 32 millimètre | 1,25 pouce |
| Débit d'huile maximal | 800 L/min | 211 gpm |
| Poids (sans pinces ni poutre) | 8180 kg | 18033 livres |
| Dimensions (L×l×H) | 2400×530×2380 millimètre | 95×21×94 pouces |
| Bloc d'alimentation recommandé | 800P | |

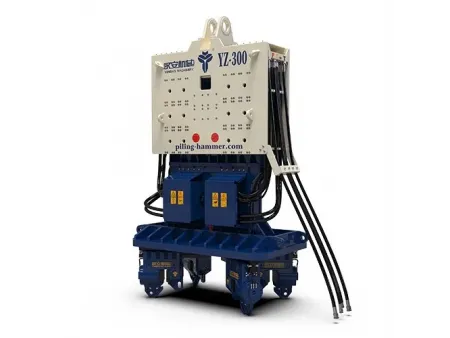

| Modèle | YZ-300 | |
| Unité | Métrique | NOUS |
| Moment excentrique | 137 kg.m | 11891 lbs.in |
| Fréquence maximale | 1410 tr/min | 1410 tr/min |
| Force centrifuge maximale | 3000 kN | 337 tonnes |
| Force de traction maximale de la ligne | 2000 kN | 224 tonnes |
| Amplitude maximale | 37 millimètre | 1,45 pouces |
| Débit d'huile maximal | 1015 L/min | 268 grammes par minute |
| Poids (sans pinces ni poutre) | 16000 kg | 35274 livres |
| Dimensions (L×l×H) | 2650×1150×4300 millimètre | 104×45×169 pouces |

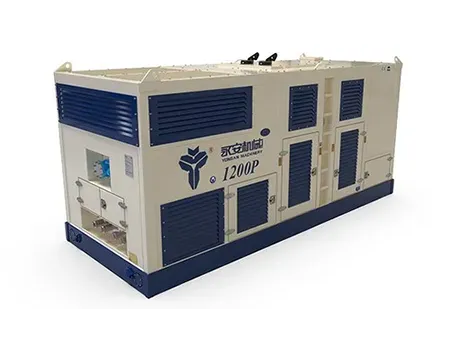

| Bloc d'alimentation recommandé | 1200P | |

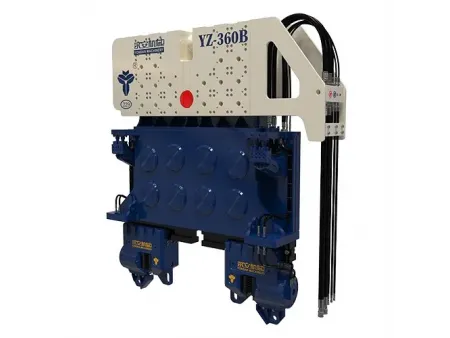

| Modèle | YZ-360B | |
| Unité | Métrique | NOUS |
| Moment excentrique | 102 kg.m | 8853 lbs.in |
| Fréquence maximale | 1800 tr/min | 1800 tr/min |
| Force centrifuge maximale | 3630 kN | 408 tonnes |
| Force de traction maximale de la ligne | 1000 kN | 112 tonnes |
| Amplitude maximale | 29 millimètre | 1,14 pouce |
| Débit d'huile maximal | 1200 L/min | 317 grammes par minute |
| Poids (sans pinces ni poutre) | 10300 kg | 22707 livres |
| Dimensions (L×l×H) | 3150×650×2430 millimètre | 124×25×96 pouces |
| Bloc d'alimentation recommandé | 1400P/1600P | |
Options de Montage
Les marteaux doivent être montés sur des grues sur chenilles pour fonctionner.

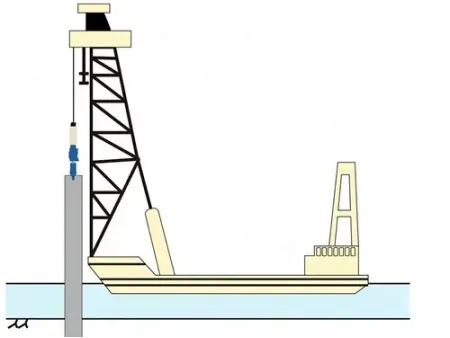

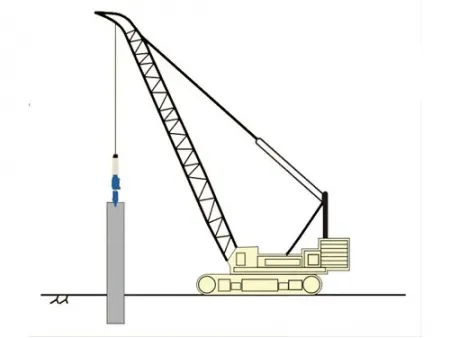

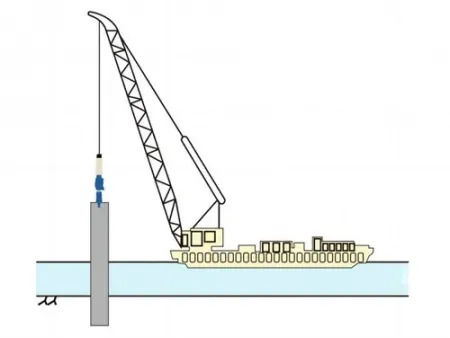

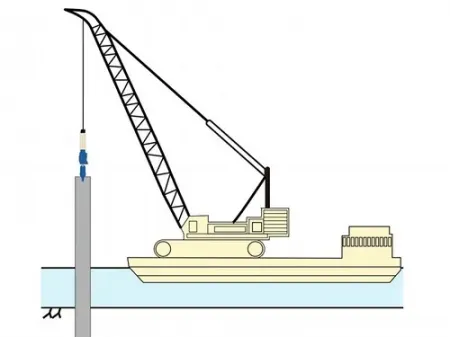

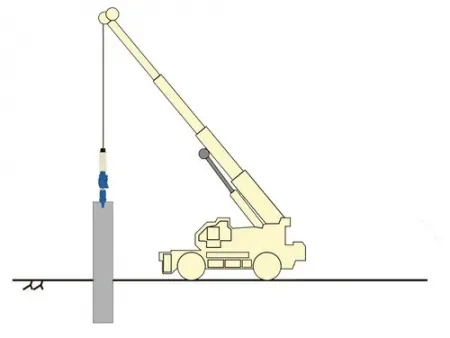

Grue sur chenilles Grue flottante Barge équipée d'une grue Grue tout-terrain Barge de battage de pieuxApplications
- Construction d'infrastructures civiles
- Construction de ponts maritimes
- Construction de fermes éoliennes offshore
- Construction de ports
- Construction de plateformes pétrolières
Types de pieux adaptés
- Pieux tubulaires en acier
- Pieux de tôle
Recommandé avec
Études de cas associées
Projets de construction utilisant le Vibrofonceur hydraulique YZ-150
Enfoncement de pieux pour le pont de la rivière Hanjiang dans la province du Hubei
- Date du projet: janvier 2022
- Type de pieux: pieux tubulaires en acier
- Diamètre: 630 mm
- Longueur du pieu: 12 m (profondeur d'enfoncement: 11 m)
- Application: enfoncement de pieux pour la construction d'un pont
- Type de sol: sol sablonneux et galets
- Temps d'enfoncement des pieux: 30-40 minutes
Construction du pont de Shanbei dans la province du Guangdong
- Date du projet: décembre 2019
- Type de pieux: pieux tubulaires en acier
- Diamètre: 2300 mm
- Longueur du pieu: 20 m (profondeur d'enfoncement: 12)
- Application: battage de pieux pour pont de service
- Type de sol: boue
- Temps d'enfoncement des pieux: 5-10 minutes
Projets de construction utilisant le Vibrofonceur hydraulique YZ-180B
Construction de la nouvelle ligne ferroviaire à grande vitesse à Jiujiang
- Date du projet: septembre 2022
- Type de pieux: pieux tubulaires en acier
- Épaisseur des pieux: 12 mm
- Diamètre: 1000/1200 mm
- Longueur du pieu: 24 m (profondeur d'enfoncement: 10 m)
- Application: Pont de service
- Type de sol: gravier
- Temps d'enfoncement des pieux: 30-60 minutes
Construction du pont de Mazhou
- Date du projet: June, 2020
- Type de pieux: pieux tubulaires en acier
- Épaisseur des pieux: 10 mm
- Diamètre: 1100 mm
- Longueur du pieu: 24 m (profondeur d'enfoncement: 23 m)
- Application: extraction des pieux enfoncés avec le marteau YZ-230B
- Type de sol: sol jaune, sol rizicole
- Temps d'extraction des pieux: 15-40 minutes
Construction du cinquième pont Nanjing-Yangtze
- Date du projet: octobre 2020
- Type de pieux: pieux tubulaires en acier
- Épaisseur des pieux: 12 mm
- Diamètre: 800 mm
- Longueur du pieu: 40 m (profondeur d'enfoncement: 30 m)
- Application: battage de pieux pour la construction d'un pont
- Type de sol: sol sablonneux
- Temps d'enfoncement des pieux: 20 minutes
Construction du pont Shenzhen-Zhongshan
- Date du projet: 2019
- Type de pieux: pieux tubulaires en acier
- Diamètre: 2800 mm
- Longueur du pieu: 38 m, avec 2 m du pieu sous l'eau
- Type de sol: boue
- Application: battage de pieux
Construction de la ligne rose du MRT à Bangkok, Thaïlande
- Connexion de Haeng Wattana et Ram Intra et jonction avec plusieurs lignes
- Application: battage de pieux
Construction de la Plaza Lucheng à Wenzhou, province du Zhejiang
- Date du projet: août, 2022
- Type de pieux: pieux tubulaires en acier avec verrouillage
- Longueur du pieu: 20 m
- Poids: 6.72 tons
- Diamètre: 915 mm
- Épaisseur des pieux: 14 mm
- Application: extraction de pieux dans la construction de bâtiments
Construction de la ligne 10 du MRT dans le district de Gaoling, ville de Xi'an
- Date du projet: mars, 2022
- Type de pieux: pieux tubulaires en acier avec verrouillage
- Longueur du pieu: 19 m
- Diamètre: 820 mm
- Épaisseur des pieux: 20 mm (profondeur d'enfoncement: 18 m)
- Application: batardeaux et grue portique
- Type de sol: sable fin et argile
- Temps d'enfoncement des pieux: 15-30 minutes
Projets de construction utilisant le Vibrofonceur hydraulique YZ-230B
Construction du septième pont Hanjiang à Wuhan
- Date du projet: janvier 2021
- Type de pieux: pieux tubulaires en acier
- Diamètre: 1000 mm
- Épaisseur des pieux: 11 mm
- Longueur du pieu: 38 m
- Application: extraction de pieux
- Type de sol: boue
- Temps d'extraction des pieux: 15-20 minutes par pieu
Construction du cinquième pont Nanjing-Yangtze à Foshan
- Date du projet: octobre 2020
- Type de pieux: pieux tubulaires en acier
- Épaisseur des pieux: 12 mm
- Diamètre: 800 mm
- Longueur du pieu: 40 m (profondeur d'enfoncement: 30 m)
- Application: installation de pieux pour quai sous l'eau
- Type de sol: sol sablonneux
- Temps d'enfoncement des pieux: 50-110 minutes par pieu
Projets de construction utilisant le Vibrofonceur hydraulique YZ-300
Construction du pont Sutong sur le Yangtsé
- Date du projet: juillet, 2016
- Type de pieux: pieux tubulaires en acier
- Diamètre: 3400 mm
- Longueur du pieu: 40 m
Construction du bâtiment Wanda Plaza
- Date du projet: avril 2021
- Type de pieux: pieux tubulaires en acier
- Diamètre: 2550 mm
- Épaisseur des pieux: 5 mm
- Longueur du pieu: 17 m (profondeur d'enfoncement: 17 m)
- Application: fondation de bâtiment
- Type de sol: limon
- Temps d'enfoncement des pieux: environ 3 minutes
Construction de la ligne ferroviaire Hangzhou-Wenzhou
- Date du projet: juillet, 2021
- Type de pieux: pieux tubulaires en acier
- Diamètre: 2700 mm
- Épaisseur des pieux: 15 mm
- Longueur du pieu: 24 m (profondeur d'enfoncement: 20 m)
- Application: fondation ferroviaire
- Type de sol: sol sablonneux
- Durée de battage: 25-35 minutes
Projets de construction utilisant le Vibrofonceur hydraulique YZ-360B
Construction de la ligne ferroviaire à grande vitesse dans le district de Longzihu
- Date du projet: novembre 2020
- Type de pieux: pieux tubulaires en acier avec verrouillage
- Diamètre: 820 mm
- Épaisseur des pieux: 120mm
- Longueur du pieu: 36 m (profondeur d'enfoncement: 20 m)
- Application: battage de pieux pour batardeaux
- Type de sol: limon
- Temps d'extraction des pieux: environ 30 minutes
Construction de pont maritime à Zhuhai
- Date du projet: mars 2023
- Type de pieux: pieux tubulaires en acier
- Diamètre: 820 mm
- Épaisseur des pieux: 10 mm
- Longueur du pieu: 38-42 m (profondeur d'enfoncement: 30-35 m)
- Application: battage de pieux pour pont
- Type de sol: boue
- Temps d'extraction des pieux: 30-40 minutes
Construction du pont Yongning à Wenzhou
- Date du projet: novembre 2022
- Type de pieux: pieux tubulaires en acier
- Diamètre: 1000 mm
- Épaisseur des pieux: 10 mm
- Longueur du pieu: 48 m (profondeur d'enfoncement: 36 m)
- Application: plateforme de pont de service
- Durée de battage: 20 minutes
