Vibrofonceur hydraulique avec masse excentrique

Série L

Vibrofonceur suspendu pour le battage et l'extraction de pieux

Nos vibrofonceurs hydrauliques avec masse excentrique (série L) sont équipés de poutres et de pinces pour le battage de pieux tubulaires de diamètre moyen et grand. Ce système assure une force centrifuge uniforme, évitant les déchirures des parois fines. Avec une hauteur ajustable, ils s'adaptent aux espaces restreints pour une opération fluide. La série L propose des forces centrifuges maximales de 2920 kN à 4300 kN. et des personnalisations sont disponibles pour répondre aux besoins spécifiques de nos clients.

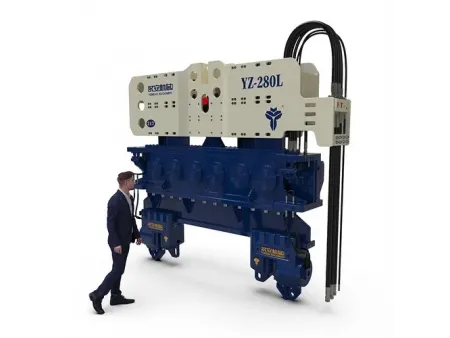

Modèle	YZ-280L
Unité	Métrique	NOUS
Moment excentrique	92 kg.m	7985 lbs.in
Fréquence maximale	1700 tr/min	1700 tr/min
Force centrifuge maximale	2920 kN	328 tonnes
Force de traction maximale de la ligne	800 kN	90 tonnes
Amplitude maximale	30 millimètre	1,18 pouce
Débit d'huile maximal	890 L/min	235 grammes par minute
Poids (sans pinces ni poutre)	9600 kg	21164 livres
Dimensions (L×l×H)	3855×705×2035 millimètre	151×28×80 pouces
Bloc d'alimentation recommandé	1000P

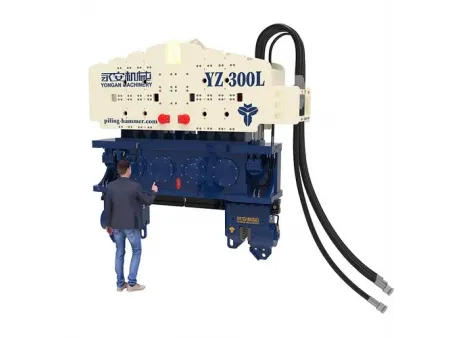

Modèle	YZ-300L
Unité	Métrique	NOUS
Moment excentrique	133 kg.m	11544 lbs.in
Fréquence maximale	1400 tr/min	1400 tr/min
Force centrifuge maximale	2860 kN	321 tonnes
Force de traction maximale de la ligne	1600 kN	180 tonnes
Amplitude maximale	30 millimètre	1,18 pouce
Débit d'huile maximal	1040 L/min	274 grammes par minute
Poids (sans pinces ni poutre)	14800 kg	32628 livres
Dimensions (L×l×H)	3460×850×2480 millimètre	136×33×97 pouces
Bloc d'alimentation recommandé	1200P

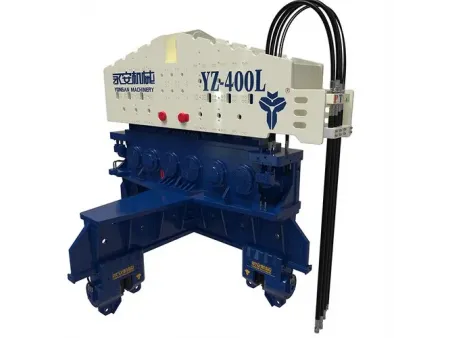

Modèle	YZ-400L
Unité	Métrique	NOUS
Moment excentrique	200 kg.m	17360 lbs.in
Fréquence maximale	1400 tr/min	1400 tr/min
Force centrifuge maximale	4300 kN	483 tonnes
Force de traction maximale de la ligne	2500 kN	281 tonnes
Amplitude maximale	37 millimètre	1,45 pouces
Débit d'huile maximal	1220 L/min	322 gpm
Poids (sans pinces ni poutre)	21000 kg	54674 livres
Dimensions (L×l×H)	4600×940×2650 millimètre	181×37×104 pouces
Bloc d'alimentation recommandé	1200P

Options de Montage

Les marteaux de la série L doivent être montés sur des grues sur chenilles, des grues tout-terrain ou d'autres équipements similaires.

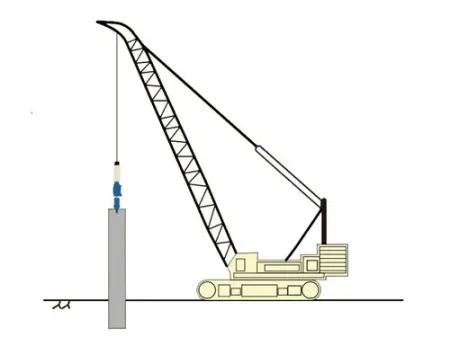

Grue sur chenilles

Grue flottante

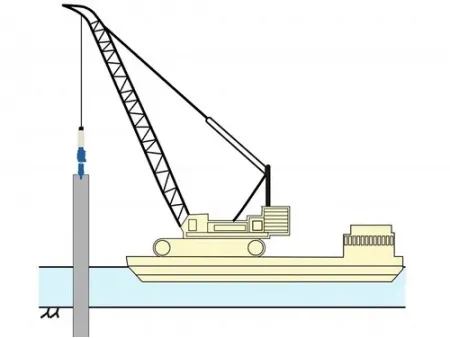

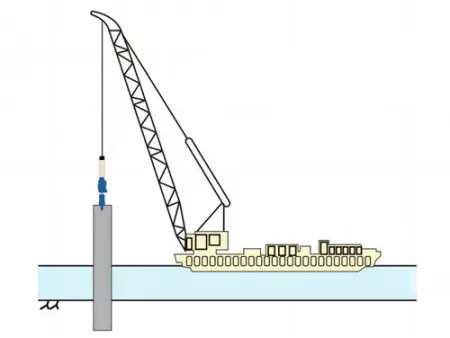

Barge équipée d'une grue

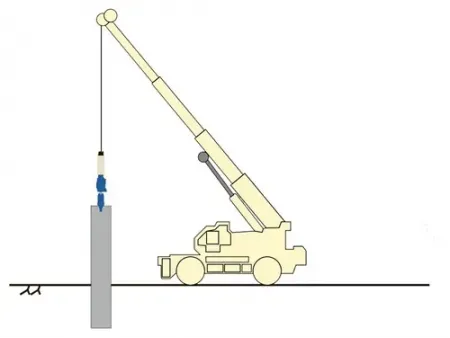

Grue tout-terrain

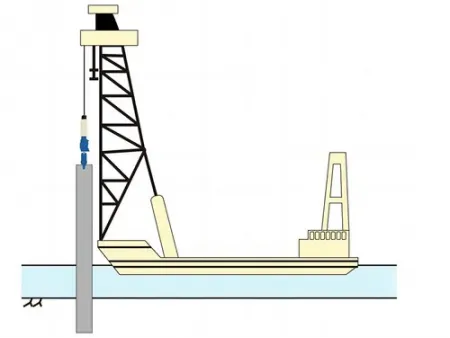

Barge de battage de pieux

Applications

Construction d'infrastructures civiles
Construction de ponts maritimes
Construction de fermes éoliennes offshore
Construction de ports
Construction de batardeaux

Types de pieux adaptés

Pieux tubulaires en acier
Pieux en béton
Pieux en béton armé
Pieux en plastique
Pieux en bois / Pieux en timber

Recommandé avec

Études de cas associées

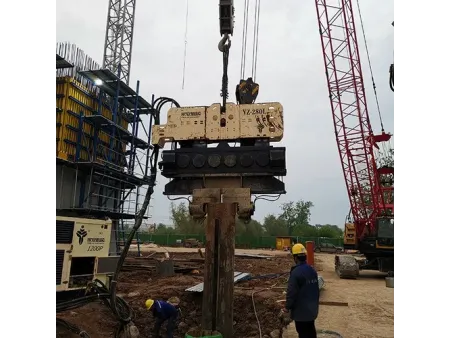

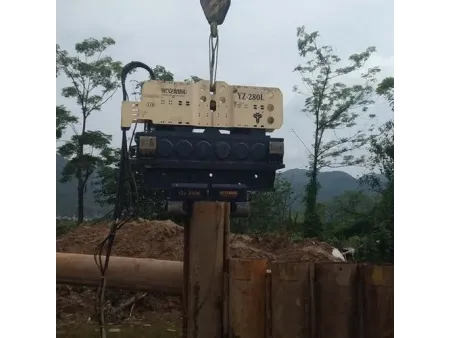

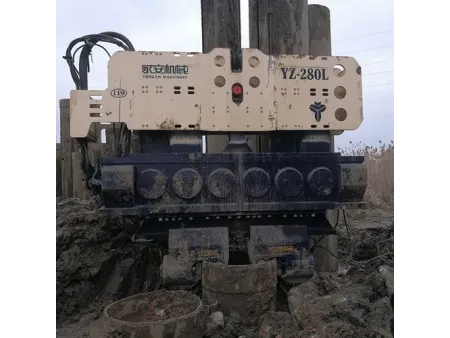

Projets de construction utilisant le vibrofonceur hydraulique YZ-280L

Construction ferroviaire dans la province du Jiangsu

Date du projet : septembre 2020
Type de pieux : Pieux tubulaires en acier emboîtables
Diamètre : 800/1000 mm
Épaisseur : 10/16 mm
Longueur des pieux : 21 m (profondeur d'enfoncement : 20 m)
Application : Pieux de batardeau pour appui de pont
Type de sol : Sable jaune et terre
Temps d'enfoncement des pieux: 40-50 minutes

Construction du pont de la rivière de l'autoroute Nanheng

Date du projet : janvier 2021
Type de pieux : Pieux tubulaires en acier
Diamètre : 2536 mm
Épaisseur : 18 mm
Longueur des pieux : 19 m (profondeur d'enfoncement : 18 m)
Application : Pieux forés
Temps d'enfoncement des pieux : 7 min par pieu

Construction du canal à Nanjing

Date du projet : avril 2021
Type de pieux : Pieux tubulaires en acier
Diamètre : 800 mm
Épaisseur : 20 mm
Longueur des pieux : 25 m (profondeur d'enfoncement : 24 m)
Application : Extraction de pieux de batardeau
Type de sol : Argile rouge
Temps d'extraction des pieux : environ 40 min

Construction du pont Fulong à Taizhou

Date du projet : septembre 2020
Type de pieux : Pieux tubulaires en acier
Diamètre : 830 mm
Épaisseur : 12 mm
Longueur des pieux : 24 m (profondeur d'enfoncement : 24 m)
Application : Pieux de batardeau
Type de sol : Sédiment
Temps d'enfoncement des pieux : 20-30 min

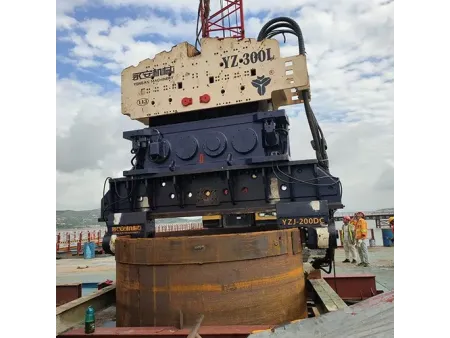

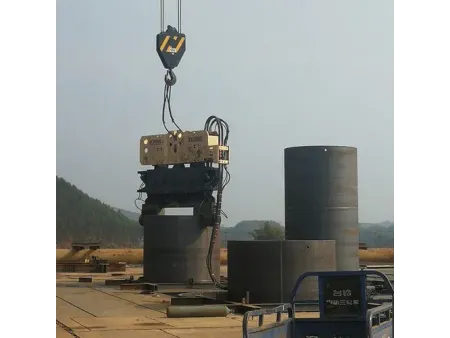

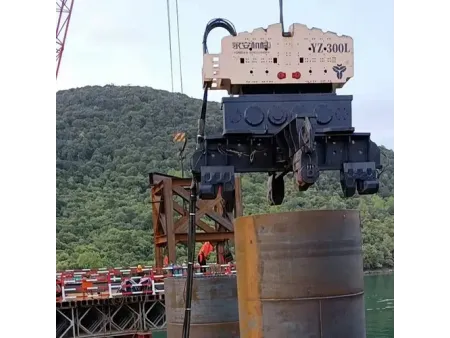

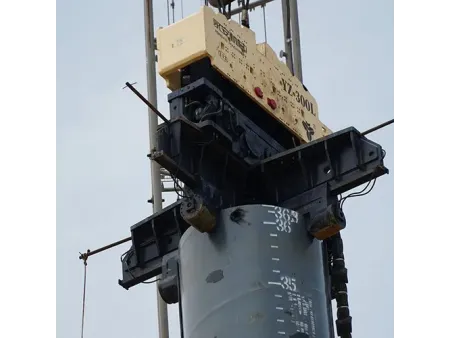

Projets de construction utilisant le vibrofonceur hydraulique YZ-300L

Construction ferroviaire dans la province du Jiangxi

Date du projet : décembre 2022
Type de pieux : Pieux tubulaires en acier
Diamètre : 800 mm
Longueur des pieux : 12 m (profondeur d'enfoncement : 8 m)
Application : Construction de pont de service
Type de sol : Sol rouge
Temps d'enfoncement des pieux: 15-20minutes

Construction du port de Nansha à Guangzhou

ate du projet : avril 2020
Type de pieux : Pieux tubulaires en acier
Diamètre : 2020 mm
Épaisseur : 60 mm
Longueur des pieux : 36,6 m (profondeur d'enfoncement : 27 m)
Application : Batardeau portuaire
Type de sol : Boue, fines et argile
Temps d'enfoncement des pieux : 10-20 min par pieu

Construction du pont Mountain Pass dans la province du Shandong

Date du projet : août 2021
Type de pieux : Pieux tubulaires en acier
Diamètre : 3200 mm
Épaisseur : 12 mm
Longueur des pieux : 16,8 m (profondeur d'enfoncement : 8 m)
Application : Pieux pour appui de pont
Type de sol : Boue
Temps d'enfoncement des pieux: 3 minutes
