Machine de rodage horizontale (Machine d’expansion de jantes) / Machine de honage horizontale

Demande de devis

À propos de: http://steelwheelmachines.fr/1-6-horizontal-expanding-machine.html

La machine d'expansion de jante est utilisée dans la ligne de production de jantes en acier pour dimensionner la jante

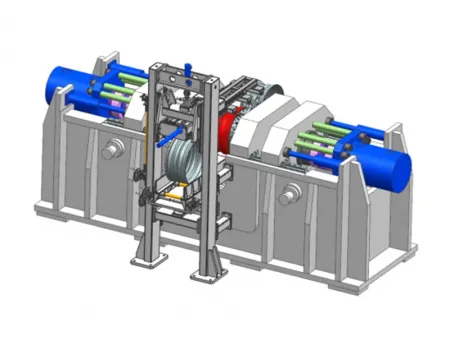

La machine de honage horizontale est destinée à la ligne de production de roues en acier pour étendre et dimensionner les jantes après le processus de profilage. Elle se compose de trois parties principales à savoir l'unité principale, le système d'alimentation hydraulique et le panneau de commande, tous interconnectés pour un fonctionnement synchronisé.

Dotée de fonctionnalités telles que des capteurs de fin de course et des relais de pression, la machine d’expansion de jantes permet un contrôle précis de la pression de travail, de la vitesse et de la longueur de course, qui peuvent être ajustées pour répondre à des exigences de production précises. Disponible en mode manuel et automatique, elle présente une conception à la fois simple et performante qui garantit un alignement précis et une grande facilité d'utilisation. Elle permet, en un seul processus, d'achever l'expansion et le dimensionnement des jantes, ce qui en fait un élément fondamental de la fabrication des roues.

Flux de Processus Flux de Processus

Après profilage
Expansion et calibrage

Spécifications

Modèle	KZJ-2*220	KZJ-2*250	KZJ-2*280
Alimentation électrique	AC 380V/3phases/50HZ	AC 380V/3phases/50HZ	AC 380V/3phases/50HZ
Puissance nominale	46kW	55kW	64kW
Epaisseur de la jante	≤5mm	≤8mm	≤10mm
Largeur de la jante	5-8.25 pouces	8.25-11.75 pouces	11.75-16 pouces
Diamètre de la jante	14-19.5 pouces	19.5-24 pouces	24-54 pouces
Capacité du vérin hydraulique pour l'alimentation rapide	2*60KN	2*73KN	2*85KN
Capacité du cylindre hydraulique pour l'expansion	2*2200KN	2*2500KN	2*2800KN
Pression nominale	18Mpa	20Mpa	24Mpa
Tolérance sur le diamètre	±0.15mm	±0.2mm	±0.3mm
Précision du mouvement de translation du bloc coulissant	0.01mm	0.01mm	0.01mm

Caractéristiques

Cette machine d'expansion est équipée d'un guide six fois plus long que les expanseurs standard, avec un alignement de précision intégré au châssis pour garantir le positionnement coaxial des deux moules, ce qui améliore grandement la précision du formage par laminage.
Elle fait appel à une méthode d'expansion active à double puissance qui permet un réglage indépendant de chaque côté de la jante. Cette configuration permet d'éviter efficacement les variations de taille dues à des vitesses d'expansion incohérentes.
Le coulisseau principal fonctionne sur un rail de guidage linéaire, offrant une précision et une stabilité de mouvement supérieures à celles des piliers de guidage traditionnels.
Les moules d'expansion sont montés en toute sécurité sur la glissière principale, ce qui évite tout affaissement en cours de fonctionnement et garantit une précision constante tout au long du processus de formage de la jante.
Les moules ont une forme conique à 18 facettes avec des surfaces de guidage inclinées, ce qui prolonge considérablement la durée de vie du moule et optimise la précision de l'expansion.
Chaque cône de moule est perforé à l'avant pour faciliter les tests de concentricité à l'aide d'une barre standard, ce qui garantit l'alignement du moule. L'ensemble du moule peut être démonté pour un changement rapide en cas de besoin.
Un système de lubrification progressive à la graisse est appliqué à toutes les pièces mobiles et aux surfaces de glissement du moule, avec une lubrification temporisée (à l'aide de graisse n° 0 ou n° 1) pour garantir un parfait fonctionnement.
La construction monobloc du châssis améliore la rigidité globale par rapport aux châssis classiques à quatre colonnes, ce qui garantit la stabilité et la durabilité de l'appareil.
