Machine de formage de roues utilisée pour fabriquer des disques de roues en acier

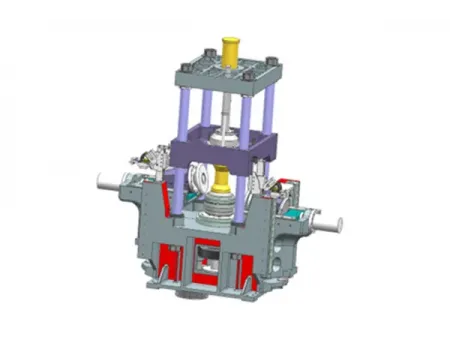

La machine de fluotournage pour disques de roues est conçue pour façonner les disques de roues en acier destinés à divers types de véhicules. Cette machine verticale de fluotournage est capable de tourner et de modeler les disques de roues pour des applications automobiles, y compris les roues tubeless et les roues en acier technique. Grâce à la technologie de fluotournage, cette rectifieuse de jantes ne se contente pas de donner au disque sa forme souhaitée, mais elle améliore également la résistance structurelle du produit final, garantissant ainsi sa durabilité et ses performances dans des conditions exigeantes.
Flux de Processus Flux de Processus
- Procédé de Fluotournage
- Procédé de Fluotournage
Spécifications
| Modèle | ||
| Alimentation électrique | AC 380V/3phases/50HZ | AC 380V/3phases/50HZ |
| Puissance nominale | 46kW | 55kW |
| Épaisseur du disque de roue | ≤5mm | ≤8mm |
| Diamètre du disque de roue | 10-19 pouces | 16-25 pouces |
| Hauteur du disque de roue | ＜140mm | ＜160mm |

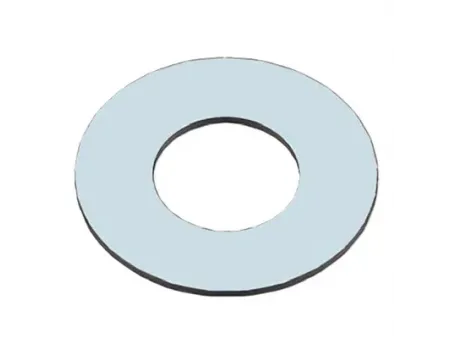

| Diamètre de l'ébauche circulaire en acier | 220-610mm | 350-782mm |
| Durée d'essorage | ≤20-28s | ≤30-35s |
| Vitesse de la broche principale | 0-394 tr/min (changement de vitesse en continu) | 0-394 tr/min (changement de vitesse en continu) |
| Puissance du moteur de la broche principale | 180kW | 220kW |
| Force de serrage du cylindre supérieur | 500KN | 600KN |
| Course du cylindre supérieur | 550mm | 600mm |
| Force d'avance du cylindre axial | 540KN | 600KN |
| Course du cylindre axial | 350mm | 400mm |
| Force d'avance du cylindre principal | 580KN | 630KN |
| Course du cylindre principal | 220mm (ajustable) | 220mm (ajustable) |
| Pression du cylindre de déchargement | 80KN | 100KN |
| Course du cylindre de déchargement | 240mm | 300mm |
| Poids de la machine | 26T | 30T |
Caractéristiques
- La machine de fluotournage pour roues dépasse les performances des équipements de fluotournage similaires sur le marché, qui se limitent généralement à une réduction d'épaisseur de 20 mm ou moins.
- Elle peut façonner des disques de roues d'un diamètre allant de 5,5 pouces à 25 pouces, adaptés aux conceptions avec ou sans chambre à air, offrant une plus grande flexibilité par rapport aux modèles concurrents aux capacités limitées.
- Cette rectifieuse pour disque de freins est conçue pour traiter des aciers à haute résistance avec une limite élastique minimale de 440 MPa, contrairement aux équipements classiques qui se limitent à 380 MPa ou moins.
- L'arc et l'angle de pression de la roue de formage sont ajustables pour garantir une finition lisse et ordonnée, surpassant les finitions plus rugueuses des équipements concurrents.
- Le fluotourneur intègre un système de profilage servo qui facilite des ajustements précis et fiables pour le formage des profils de disques.
- Un système automatisé de chargement et déchargement permet un transfert fluide des ébauches de l'entrée à la sortie, éliminant la manipulation manuelle nécessaire sur de nombreuses machines concurrentes.
- Le diamètre de la broche est augmenté de 220 mm à 260 mm, avec des roulements renforcés et des roulements à billes axiaux pour supporter une charge accrue. Grâce à un moteur synchrone à aimant permanent, la broche offre un couple constant et un réglage progressif de la vitesse, s'adaptant à des disques de tailles variées.
- La section de support est augmentée de 140 mm à 150 mm, avec des roulements NSK personnalisés capables de gérer des charges élevées pour des plaques d'acier solides et des corps tubulaires longs.
- Équipée de roulements à billes axiaux robustes, la broche supérieure de la machine de redressage de jantes assure une stabilité optimale lors des opérations de pression et de fluotournage, garantissant une qualité et des performances constantes dans la production des disques.
