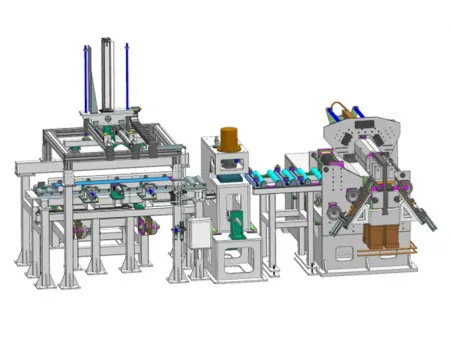

Machine à bobiner pour jantes avec système de chargement automatique

Demande de devis

À propos de: http://steelwheelmachines.fr/1-1-coiling-machine-with-automatic-loading-system.html

Équipement

L'enrouleuse de jantes est utilisée dans la ligne de production de jantes en acier pour former des anneaux enroulés à partir de bandes plates

La machine à bobiner encore appelée enrouleuse de jantes est un équipement incontournable dans la fabrication des roues en acier, conçue pour transformer efficacement des bandes d'acier plates en cerceaux enroulés. Son système de chargement automatique optimise la production des jantes en introduisant les bandes d'acier dans la machine et en éjectant les cerceaux enroulés sans intervention manuelle, réduisant ainsi le besoin en main-d'œuvre et améliorant le flux de travail. Cette machine à enrouler avancée intègre trois fonctions principales pour garantir un façonnage précis et une productivité élevée, notamment l’estampage, l’enroulement et l’aplatissement.

Fonctions des composants

Le système d’estampage grave sur la bande d'acier brute des informations essentielles telles que les spécifications de la jante, les numéros de modèle, le nom du fabricant et la date de production. Ces marquages assurent une traçabilité et un contrôle qualité pour toutes les jantes produites.
Ce composant est chargé de transformer la bande d'acier en un cerceau circulaire uniformément enroulé. Cette étape garantit une structure précise et régulière, servant de base pour les étapes ultérieures de fabrication des jantes.
Après l’enroulement, le système d’aplatissement presse la zone de jointure soudée pour obtenir une surface plane et uniforme. Cette opération renforce la solidité du joint de soudure final, contribuant ainsi à une structure de jante plus robuste, fiable et durable.

Flux de Processus Flux de Processus

Alimentation
Emboutissage
Enroulement des bandes de jantes
Aplatissement du joint de soudure

Spécifications

Types de Roues		Roues pour voitures particulières	Roues pour véhicules commerciaux	Roues pour véhicules agricoles	Roues pour engins de chantier
Diamètre de la jante		12-17.5 pouces	17.5-24 pouces	24-54 pouces	20-38 pouces
Épaisseur de la jante		≤4mm	≤8mm	≤9mm	≤20mm
Largeur de la jante		3-10 pouces	5.5-16 pouces	7-28 pouces	7-28 pouces
Modèles de machines	Modèle de machine à enrouler	QYJ-300	QYJ-500	QYJ-600	QYJ-800
Modèles de machines	Modèle de machine à estamper	YZJ-300	YZJ-500	YZJ-600	YZJ-800
Puissance d'entrée	Puissance de la broche principale	11kW	11kW	15kW	22kW
Puissance d'entrée	Puissance totale	25kW	31.5kW	36.5kW	45kW
Diamètre du rouleau enrouleur		124mm	165mm	165mm	200mm
Vitesse du rouleau enrouleur		88 tr/min	63 tr/min	63 tr/min	44 tr/min
Poids de la machine		10T	12T	16T	18T
Force d'aplatissement max		4*140KN	4*180KN	4*180KN	1000KN
Alimentation électrique		AC 380V/3phases/50Hz, personnalisable

Caractéristiques

Le positionnement de l’enrouleur peut être ajusté facilement grâce à une manivelle, permettant une adaptation précise selon les besoins spécifiques.
Doté d’un marqueur rotatif hydraulique, le mécanisme de marquage garantit des inscriptions claires et esthétiques sur la bande d’acier.
Après l’enroulement, un chargeur hydraulique éjecte automatiquement la jante, réduisant la manipulation manuelle et augmentant l’efficacité.
Un système de lubrification équipé d’une pompe automatique assure une lubrification régulière et planifiée, garantissant un fonctionnement fluide et constant.
Les roulements de la machine à bobiner proviennent de marques internationales réputées, offrant une grande durabilité et une performance fiable.
Quatre cylindres hydrauliques de grande capacité sont utilisés pour former des extrémités plates au bout des cercles, garantissant un serrage optimal pour le processus de soudure.
Le système propose des modes de chargement automatiques et manuels, permettant de s’adapter aux besoins spécifiques des utilisateurs.
En intégrant les fonctions de nivellement et d’enroulement, cette configuration de la machine d’enroulement de jantes optimise l’espace et améliore l’efficacité globale.

Vous voulez découvrir comment nos solutions peuvent répondre à vos exigences en matière de production de jantes ?Notre équipe est à votre disposition pour répondre à toutes vos questions et vous offrir un accompagnement sur mesure.
