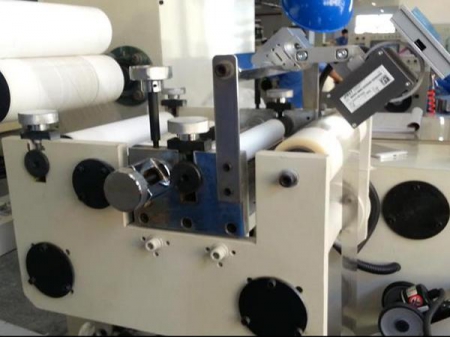

La machine à refendre et à bobiner LSJ60 est principalement utilisée pour rembobiner des rouleaux de ruban d’ouverture rapide de 50000 mètres pour paquets à cigarettes. La machine a un très bon rendement, une excellente précision, est très automatisée, etc. Cette machine utilise les toutes dernières technologies disponibles aussi bien en Chine qu’à l’étranger. Elle fait partie des équipements pour ruban d’ouverture les plus à la pointe de la technologie.

Structure principale de la machine:

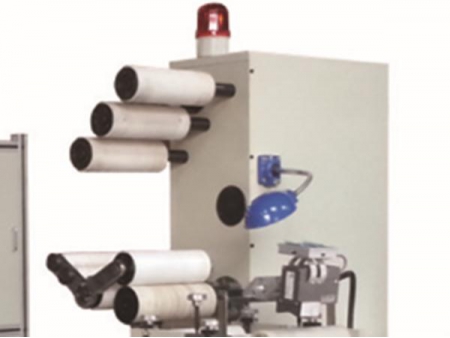

Zone de débobinage:
1. Structure de débobinage en porte-à-faux: les axes en aluminium de 3 pouces permettent un changement rapide des bobines.
2. Rattrapage des décalages: le capteur à ultrasons de haute précision permet de détecter les déviations du produit afin que le contrôleur électronique (EPC) puisse rattraper le décalage grâce à une vis à bille.
3. Tension de débobinage: la tension est contrôlée grâce à un servomoteur et son variateur de 1.8kW (INOVANCE, CHINE). Le tout étant contrôlé par un PLC.
4. Table de recollage: elle permet une découpe et un recollage plus rapide et plus facile.

Zone de mise sous tension:
1. Le système de traction utilise un servomoteur et un variateur de 1.3kW.
2. Le système de traction utilise une solution avec deux rouleaux en caoutchouc en pression l’un contre l’autre.
3. Mesure de longueur: La longueur est calculée en pressant délicatement la roue du codeur contre le rouleau de guidage en caoutchouc.

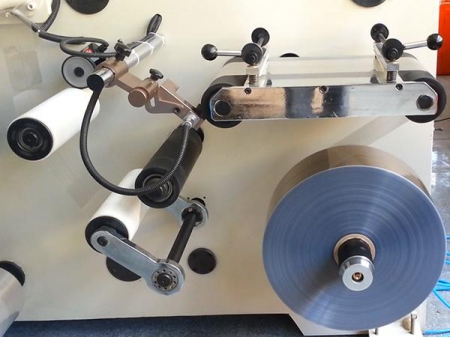

Zone de refendage:
1. Méthode de refendage: le système utilise une lame de rasoir pour effectuer une découpe de haute précision du matériau.
2. La structure à attaches rapide (clips) des couteaux de découpe permet un changement facile et rapide vers de nouvelles largeurs de refendage.
3. Le rattrapage du décalage des couteaux de découpe utilise le système allemand BST pour garantir une excellente précision de découpe.
4. Les rouleaux de guidages sont faits en caoutchouc afin de permettre une meilleure vitesse de refendage.

Zone de découpe des bords:
1. Les deux systèmes de découpe des bords utilisent des servomoteurs et des variateurs de 0.75kW. (INOVANCE)
2. Servomoteur de découpe de fils: 0.1kW, 2 sets (INOVANCE)
3. Servomoteur de l’axe du système de découpe au bobinage: 0.1kW, 2 sets (INOVANCE)

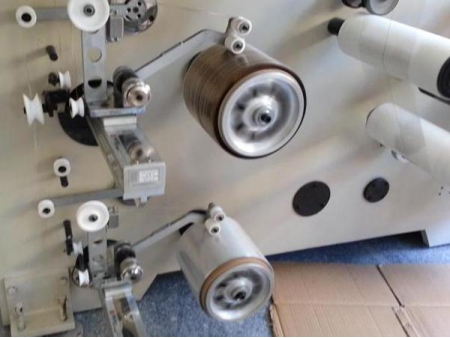

Système de rembobinage:

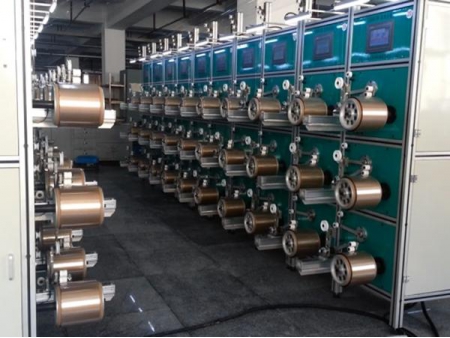

1. Rembobinage: les 60 têtes de rembobinage sont séparées en deux groupes répartis sur des armoires sur chaque côté de la machine.
2. Chaque tête de rembobinage est contrôlée par un servomoteur et son variateur. (60 groupes, INOVANCE, CHINA)
3. Servomoteur de rembobinage: 0.1kW, 60 sets (INOVANCE, CHINA).
4. Servomoteurs des axes de tension de rembobinage: 0.1kW, 60 sets (INOVANCE, CHINA).
5. Le système de rembobinage est équipé de vis à bille contrôlées par servomoteurs et variateurs afin de synchroniser les mouvements. L’inclinaison et le pas sont ajustables par écrans tactiles.
6. Chaque groupe de 3 têtes de rembobinage est contrôlé par un écran tactile de 7 pouces et par le PLC.

Autres:
1. Les armoires de la zone de rembobinage sont faites de plaque de 10mm d'épaisseur traitée thermiquement afin de ne pas subir de déformation. De plus, elles sont fabriquées dans un centre d’usinage afin de garantir une grande précision.
2. Courroie de synchronisation ou transmission par liaison mécanique directe.
3. Les rouleaux de guidage et de pincement utilisent des matériaux antiadhérents.
4. Les principaux roulements sont de marques internationales.
