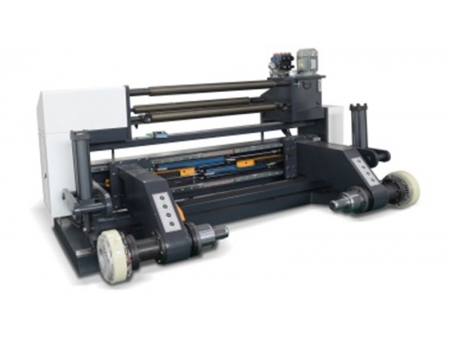

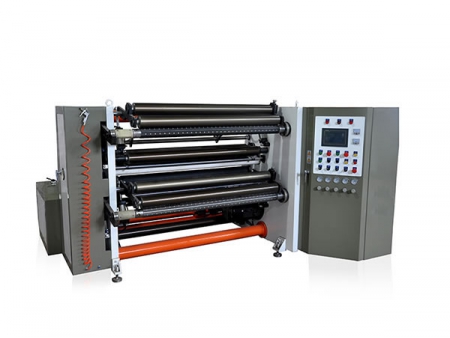

Machine à refendre à grande vitesse informatisée XKA-1300A
Demande de devis
La machine à refendre à grande vitesse ou refendeuse est couramment appliquée pour la refente de différents matériaux d'emballage tels que le papier, le film PET/PVC/PP/PE. C'est une machine spéciale qui convient parfaitement à la découpe des composites papier-plastique, des feuilles adhésives double face, des papiers pour tableaux blancs, des papiers spéciaux et des papiers couchés dont le poids varie entre 20 et 300g/m2.
Demander un devis
Spécifications
- Modèle: 1300
- Largeur de refente: 20-300g/㎡
- Diamètre max. du rouleau de débobinage: ⌀1400mm
- Diamètre max. du rouleau d'enroulement: ⌀1000mm
- Largeur de coupe maximale: 40-1300mm
- Diamètre de l'arbre à air: 3 inch
- Précision: ±0.2mm
- Vitesse de découpe: 50-300m/min
- Puissance totale: about 26kW
- Taille de la machine: 4500×3200×1950mm (LxWxH)
- Poids de la machine: about 4500kg
Caractéristiques
- La machine à refendre est contrôlée de manière synchrone par 3 servomoteurs. Elle est dotée d'un système de contrôle automatique de la tension du cône et de l'enroulement de la surface centrale.
- Le contrôle de la fréquence variable à haute vitesse garantit un fonctionnement stable et fiable.
- Les opérations automatiques, y compris le comptage des compteurs, l'alarme, l'arrêt de la machine, garantissent un rendement élevé et une sécurité opérationnelle maximale.
- L'arbre pneumatique est employé pour l'enroulement et le déroulement.
- Le système de guidage de la bande est équipé d'un capteur photoélectrique permettant un guidage précis de la bande et un contrôle de la position du bord.
- La refendeuse est dotée de couteaux circulaires de qualité supérieure et de longue durabilité. La lame peut être développée et réalisée sur mesure pour s'adapter à votre application spécifique de découpe.
- Les résidus après la découpe peuvent être évacués de manière automatique.
- Intégrant un arbre à air pour le chargement automatique des rouleaux ; un système de chargement des rouleaux doté d'une construction sans arbre peut être intégré en option.
Configurations principales

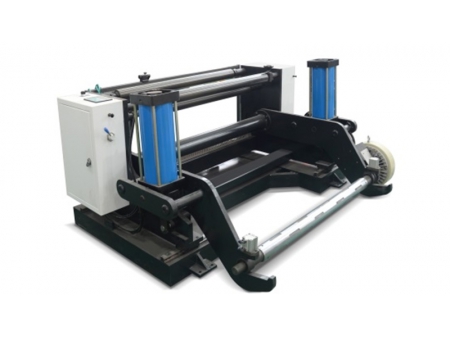

- Unité de déroulage (chargement sans arbre en option)
Arbre pneumatique de 3 pouces pour le chargement automatique des rouleaux
Dispositif de guidage de la bande avec un capteur photoélectrique.

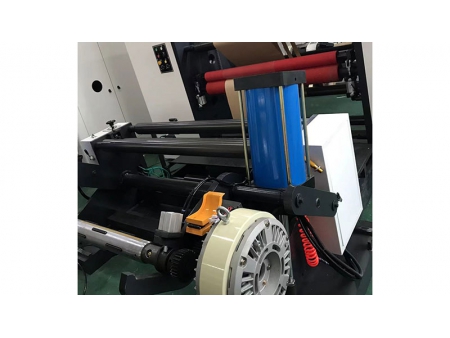

Système de contrôle de la tension avec frein à poudre magnétique - Machine principale
Serrage pneumatique
Refente contrôlée par un cylindre pneumatique - Unité de refendage

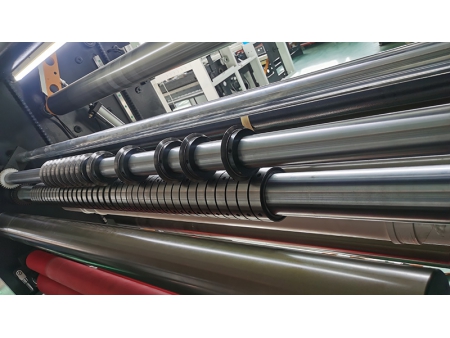

Lames circulaires avec système de réglage manuel - Unité d'enroulement
Deux arbres à air pour le système d'enroulement ; enroulement, chargement des rouleaux, alimentation et déchargement automatiques. - Système de contrôle

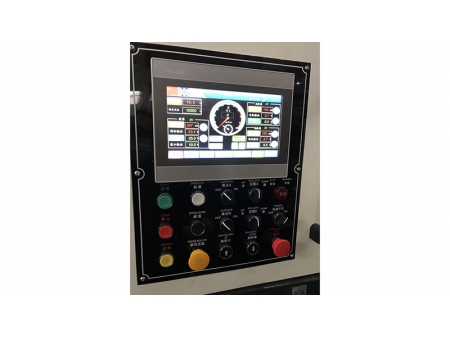

La machine de découpe est dotée d'une interface homme machine (HMI) à écran tactile de Taiwan et d'un système de contrôle Siemens, assurant le contrôle automatique de la vitesse de découpe, le contrôle de la tension de déroulage et d'enroulage, le comptage des compteurs, etc.

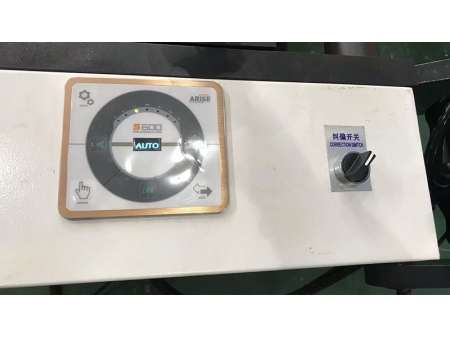

La machine s'arrête immédiatement lorsque la longueur de refente prédéfinie est atteinte. - Système EPC

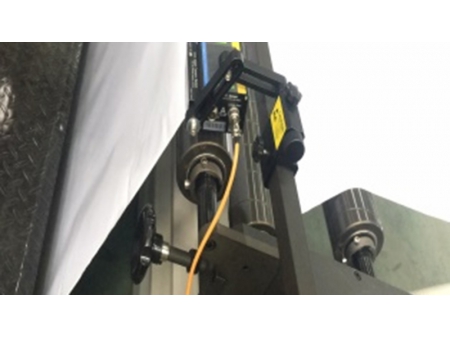

- Capteur photoélectrique

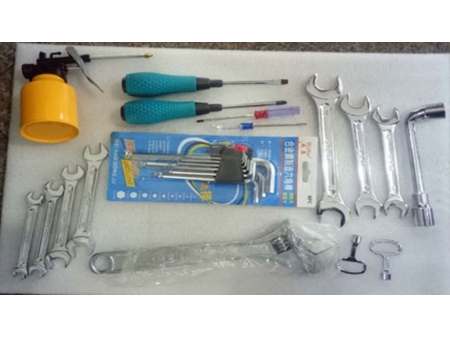

- Outils
