Profileuse (Machine de profilage) / Machine à profiler les jantes
Profileuse de jantes utilisée dans la ligne de production de roues en acier après l'opération d'évasement
Après l’étape d’évasement, la bande de jante est acheminée vers la première des trois machines de profilage par roulage, où elle est progressivement façonnée pour obtenir le profil final souhaité. Notre profileuse haute gamme est utilisée dans la production de roues en acier pour calibrer les jantes à l’aide d’un procédé précis de formage à froid. Ce système permet de créer des profils de jantes symétriques et asymétriques, répondant à une variété de styles et de spécifications. Grâce à un système entièrement hydraulique, la machine à profiler les jantes assure un façonnage fluide et performant des jantes, permettant d'obtenir les contours finaux souhaités et d'obtenir des jantes de qualité optimale dans une ligne de production de roues optimisée.
- Évasage
- 1er profilage
- 2ème profilage
- 3ème profilage
| Modèle | |||
| Alimentation électrique | AC 380V/3phases/50HZ | AC 380V/3phases/50HZ | AC 380V/3phases/50HZ |
| Puissance nominale | 460kW | 513kW | 544kW |
| Épaisseur de la jante | ≤5mm | ≤8mm | ≤10mm |
| Largeur de la jante | 200-400mm | 220-500mm | 260-800mm |
| Diamètre de la jante | 350-480mm | 420-580mm | 600-1000mm |
| Capacité maximale du cylindre hydraulique | 230KN | 250KN | 280KN |
| Poids de la machine (avec l'alimentateur) | 48T | 55T | 68T |
| Puissance du moteur de la broche principale | 70kW | 80kW | 90kW |
| Course du cylindre hydraulique | 180mm | 200mm | 220mm |
| Diamètre de la broche principale | Ø180mm | Ø220mm | Ø240mm |
| Distance entre la broche supérieure et la broche inférieure | 380-530mm | 395-550mm | 400-600mm |
| Plage de réglage des broches supérieure et inférieure | ±3mm | ±3mm | ±3mm |
| Réglage de l'inclinaison de la broche supérieure et inférieure | -0.34° à 0.17° | -0.34° à 0.17° | -0.34° à 0.17° |
| Course de la broche inférieure | 165mm | 185mm | 205mm |
- La broche principale est actionnée au moyen d'un servomoteur de grande puissance, ce qui permet d'obtenir des vitesses de profilage rapides avec une grande précision.

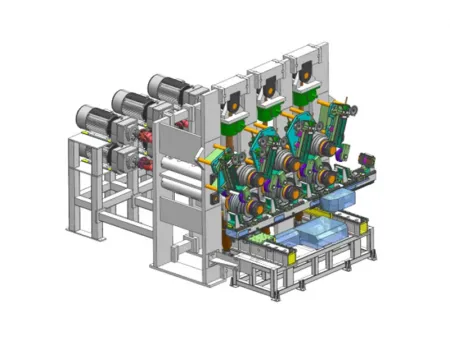

- La profileuse à trois étages se distingue par sa conception compacte et tout-en-un, qui permet des processus de formage de jantes efficaces.
- Des vérins hydrauliques assurent la fixation des pinces pendant le chargement et le déchargement automatisés, ce qui garantit la stabilité, l'efficacité et la précision du produit.
- Des servomoteurs de grande puissance et des pignons à crémaillère commandent les mouvements vers l'avant, vers l'arrière, vers la gauche et vers la droite, ce qui garantit une manipulation rapide et précise des matériaux.
- Trois roulements à rouleaux cylindriques placés à l'avant des broches supérieure et inférieure permettent de soutenir des charges de poussée élevées.
- Les broches supérieure et inférieure sont dotées d'un système de lubrification, ce qui prolonge la durée de vie de la profileuse.
- La course d'un rail de guidage latéral est réglable à l'aide d'un volant, ce qui permet une adaptabilité rapide à différentes sortes et spécifications de jantes.
