Foreuse hydraulique pour longs trous KS311 / Engins de forage longs trous

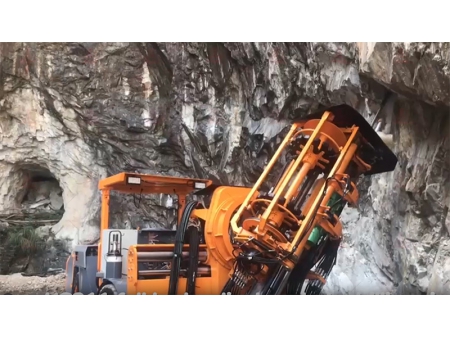

La foreuse souterraine KS311 a été utilisée pour la construction de tunnels en 2020

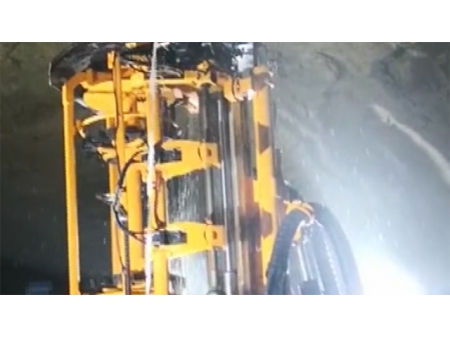

Foreuse hydraulique KS311 pour l'exploitation minière au Kazakhstan
La foreuse hydraulique de long trou KS311 est principalement utilisée pour les opérations de forage de production à moyenne échelle dans les mines souterraines. Elle convient aux tunnels d’une hauteur et d’une largeur comprises entre 3,5 m et 5 m. Le support du bras de forage permet une rotation à 360 degrés. Combinée à une flèche pivotante et un rail de guidage translationnel, la foreuse longs trous offre un forage à 360 degrés ainsi qu'un forage parallèle sur une distance de trois mètres, répondant ainsi aux exigences variées des exploitations minières.
Applications et caractéristiques
1. Le système automatique de changement de tiges dispose d’une capacité de stockage de 27 tiges de forage, permettant d’atteindre une profondeur de forage allant jusqu’à 42 mètres.
2. L’avant et l’arrière de la poutre d’avancement sont équipés de vérins de soutien hydrauliques assurant un forage stable. Les vérins de guidage hydrauliques garantissent la rectitude du forage.
3. Un poste de travail de type chariot avec une excellente visibilité est adopté ; une télécommande sans fil est disponible en option.
4. Le châssis minier articulé à entraînement hydraulique fermé est adapté aux tunnels de petite et moyenne taille.
5. L’engin de forage longs trous utilise un piston à étages pour un impact à haute fréquence, améliorant ainsi l’efficacité de transmission des ondes de choc, augmentant la vitesse de forage et réduisant l’usure des outils de forage.

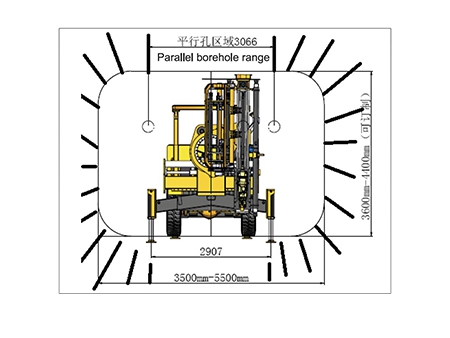

- Diagramme de la plage de travail

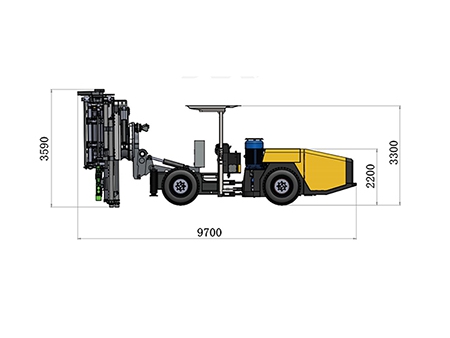

- Dimensions en cours d'utilisation

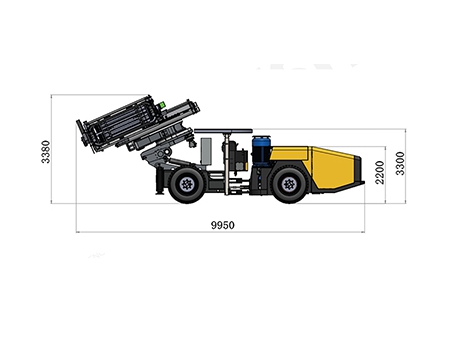

- Dimensions en cours de déplacement
1、Dimensions et poids
| Largeur | 2300mm | ||
| Hauteur | 3300 mm | ||
| Poids | Environ 16000 kg | ||
| Vitesse de l'engin sur terrain plat | 10km/h | ||
| Capacité de montée maximale | 25% (14°) |
| Toit de sécurité pour le levage | Conforme aux exigences des normes FOPS et ROPS |
| Puissance d'impact | 24kW | |||||
| Débit d'impact | 138L/min | |||||
| Pression d'impact | 200bar | |||||
| Pression rotative maximale | 210bar | |||||
| Fréquence d'impact | 48-57 Hz | |||||
| Couple | 955Nm | |||||
| Filetage de la tige | T38、T45 | |||||
| Diamètre du trou | 64-76 | 89-102 | ||||
| Filetage de la tige de forage | T38 | T45 | ||||
| Profondeur de forage | 42m | 42m | ||||
| Angle d'inclinaison de la poutre d'avancement | 20°, 65 /Avant : 20°, arrière : 65° | |||||
| Angle de l'anneau | 360° | |||||
| Portée des trous parallèles | 1500mm /1500mm de chaque côté | |||||
| Longueur de la tige de forage | 1525mm | 1830mm | ||||
| Longueur de la poutre de progression | 3500mm | 3800mm | ||||
| Extension de l'avance | 1200mm | 1200mm | ||||
| Impact/Alimentation/Positionnement | Pompe à piston à cylindrée variable axiale | |||||
| Rotation | Pompe à engrenages | |||||
| Finesse du filtre | 10μ | |||||
| Réservoir d'huile hydraulique | 240 L | |||||
| Refroidisseur hydraulique | Refroidisseur d'eau | |||||
| Tension de travail | 380V | |||||
| Fréquence | 50HZ | |||||
| Méthode de démarrage | Triangle en étoile | |||||
| Enrouleur de câble | 1×K440 | |||||
| Longueur du câble de l'enrouleur | 80m | |||||
| Diamètre extérieur du câble | Φ32mm | |||||
| Spécifications du câble | 3×50 3G10 | |||||
| Compresseur d'air | 1×JN4 | ||||
| Capacité du compresseur d'air | 0.5 m³/min | ||||
| Pression | 5-7bar | ||||
| Dispositif de lubrification de la tige | Pompe de lubrification électronique à impulsions | ||||
| Consommation d'air pour la lubrification | 0.3 m 3/min | ||||
| Consommation d'huile de lubrification | 180-250 g/h | ||||
| Pompe à eau | 1×CR10 | ||||
| Puissance | 5.5kW | ||||
| Capacité de la pompe à eau | 8m3/h | ||||
| Moteur diesel | Cummins QSB3.9-C125/93kW /2200tr/min | |||
| Épuration des gaz d'échappement | Catalyseur d'échappement | |||
| Système d'entraînement | Système de déplacement fermé de quatre roues motrices | |||
| Angle de pivotement | Déplacement de l'essieu arrière : ±10°. | |||
| Pneus | 12.00-20 | |||
| Mécanisme de direction | Direction articulée : ±40°. | |||
| Freinage en marche | Frein hydraulique à double circuit | |||
| Freinage de stationnement | Frein multidisque humide du réducteur | |||
| Réservoir de carburant | 90L | |||
