La foreuse hydraulique KJ310 a été spécialement conçue pour fonctionner dans des tunnels fortement inclinés avec une pente maximale de 25°. Elle est adaptée au forage de roches dures dans des mines avec des sections comprises entre 12 et 35 mètres carrés.
Caractéristiques

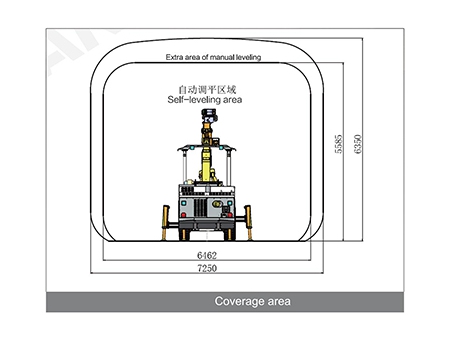

1. La flèche robuste et flexible permet une couverture optimale de la section ; la rotation à 360° et la poutre auto-nivelante facilitent le positionnement du forage. La flèche peut également être utilisée pour le forage de travers-bancs latéraux et l’installation de boulons d’ancrage.
2. La foreuse permet l’avancement par translation de la poutre, l’arrêt automatique du forage en fin de trou, le soufflage des résidus au fond du trou et la lubrification électronique par impulsions, améliorant ainsi l’efficacité du forage.
3. Le piston étagé est utilisé pour le perforateur à impact haute fréquence, ce qui améliore l’efficacité de transmission des ondes de choc, accélère la vitesse de forage et réduit l’usure des outils de forage.
4. L’espace généreux et les fonctions automatiques permettent à l’opérateur de se concentrer sur le forage en toute sécurité, de manière rapide et précise.
5. La foreuse de tunnels offre une bonne visibilité à l’opérateur. Tous les composants essentiels sont bien protégés, tout en garantissant un entretien facile.
Paramètres Techniques

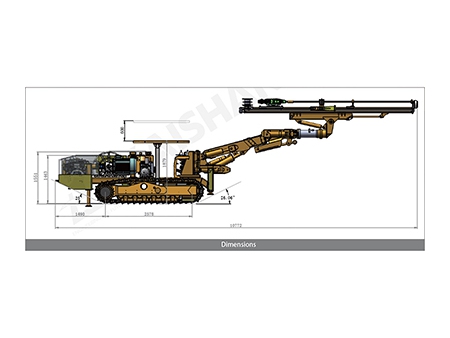

1. Dimensions et poids | Longueur | 10700mm |
| Largeur | 1650mm |
| Hauteur | 1900/2500mm |
| Poids | Environ 12000kg |
| Vitesse de l'engin sur terrain plat | 2.5km/h |
| Capacité de montée maximale | 25° |
2. Protection et sécurité | Niveau sonore | ＜100dB(A) |
| Toit de sécurité pour le levage | Conforme aux exigences des normes FOPS et ROPS |
3. Système d'air et d'eau | Compresseur d'air | 1*JN5 | Consommation d'huile de lubrification | 180-250g/h |
| Capacité du compresseur d'air | 0.5m³/min |
| Pression | 6-8bar | Pompe à eau | 1xCR3 | 1xCR5 |
| Dispositif de lubrification de la tige | Pompe de lubrification électronique à impulsions | Puissance | 1.5kW | 5.5kW |
| Consommation d'air pour la lubrification | 0.3m³/min | Capacité de la pompe à eau | 3m3/h | 6m3/h |
4. Châssis | Moteur diesel | Cummins QSB3.9-C80-31
60KW,2200tr/min | Freinage de stationnement | Frein multidisque à bain d'huile |
| Épuration des gaz d'échappement | Catalyseur d'échappement | Freinage en cours de route | Frein multidisque à bain d'huile |
| Système d'entraînement | Déplacement des chenilles entraîné par un moteur à double vitesse | Réservoir de carburant | 30L |
5. Système de forage/groupe hydraulique électrique | Foreuse de roche | 1×HC50/R38 | 1×HC109/R38 | 1×HC95LM/R38 |
| Puissance d'impact | 13kW | 18.8kW | 21kW |
| Débit d'impact | 105L/min | 135L/min | 100-120L/min |
| Pression d'impact | 130bar | 135bar | 180bar |
| Pression rotative maximale | 150bar | 150bar | 210bar |
| Fréquence d'impact | 62Hz | 47Hz | 62 Hz |
| Couple | 325Nm | 780Nm | 764Nm |
| Diamètre du trou | Φ32-76mm | Φ42-102mm | Φ42-102mm |
| Rotation du faisceau | 360° |
| Extension de l'alimentation | 1600mm |
| Modèle de flèche de forage | K 26F |
| Forme de la flèche de forage | Nivellement automatique |
| Extension de la flèche | 1200mm |
| Moteur | 45kW | 55kW | 75kW |
| Impact/Alimentation/Positionnement | Pompe à piston à cylindrée variable axiale |
| Rotation | Pompe à engrenages |
| Finesse du filtre | 10µ |
| Réservoir d'huile hydraulique | 240L |
| Refroidisseur hydraulique | Refroidisseur d'eau |
| Tension de travail | 380V |
| Fréquence | 50Hz |
| Méthode de démarrage | Triangle en étoile |
| Enrouleur de câble | 1*F440 |
| Longueur du câble de l'enrouleur | 100m | 80m |
| Diamètre extérieur du câble | Φ28mm | Φ32mm |
| Spécifications du câble | 3×35 3G6 | 3×50 3G6 |
