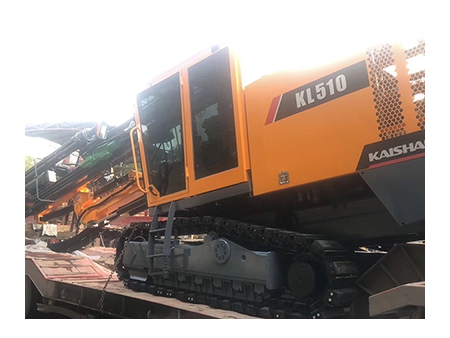

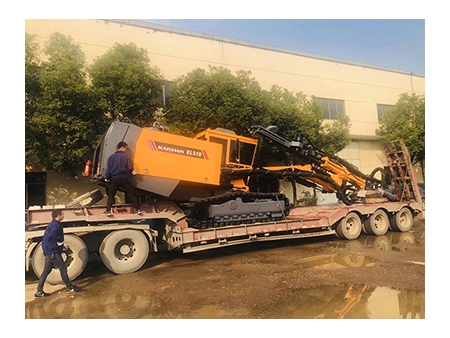

Foreuse hydraulique à marteau hors trou KL510 / Foreuse de surface
La foreuse hydraulique à marteau hors trou KL510 est conçue pour les projets d'extraction en carrières à ciel ouvert et les exploitations minières. Elle est équipée d’une tige de forage standard d’un diamètre de 45/38 mm et permet le forage de trous de mine verticaux, inclinés et horizontaux, avec un diamètre allant de 64 à 115 mm. Elle est largement utilisée pour l’excavation, la découpe, la pose de pipelines, le forage de fondations et les mines à ciel ouvert.
Caractéristiques
Chaque foreuse de surface KL510 est équipée d’un marteau perforateur hydraulique (24 kW) importé d’Europe. Grâce à un couple de rotation puissant, une force d’impact élevée, une capacité de purge des trous efficace et un système de contrôle avancé, elle peut forer dans des conditions rocheuses complexes.

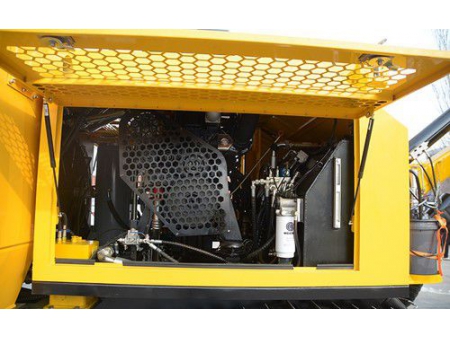

La foreuse est dotée d’un compresseur à vis haute performance, optimisant la consommation d’énergie.
Paramètres Techniques| Dimensions et poids | |
| Dimensions de transport (longueur*largeur*hauteur) | 10500*2450*3200mm |
| Poids | 16500kg |
| Flèche de forage articulée et châssis | |
| Garde au sol | 430mm |
| Angle de modulation de fréquence de la voie | 10° vers le haut, 10° vers le bas |
| Vitesse de bramage | 0-3.5km/h |
| Capacité de montée | 30° |
| Traction | 120kN |
| Foreuse hydraulique | |
| Modèle | HC95LQ |
| Puissance d'impact | 24KW |
| Pression d'impact | 180-200bar |
| Fréquence d'impact | 48-57HZ |
| Couple | 955Nm |
| Pression rotative maximale | 210bar |
| Vitesse de rotation maximale | 150 tr/min |
| Lubrification de la tige | Brouillard d'air/d'huile |
| Consommation de carburant pour la lubrification | 15 gouttes/min |
| Diamètre de forage | 64-115mm |
| Flèche de forage, poutre d'avancement et changeur de tige | |
| Levage de la flèche de forage | 94° |
| Pivotement de la flèche de forage | -18°/50° |
| Levage de la flèche de repliage | 120° |
| Angle de pivotement de la poutre | -93°/20°；-20°/94° |
| Inclinaison du chariot | 120° |
| Course de compensation | 1353mm |
| Course du marteau-piqueur | 4150mm |
| Force de propulsion maximale | 19KN |
| Méthode d'alimentation | Chaîne moteur-rouleau |
| Profondeur de forage économique | 25m |
| Nombre de tiges | 6 1 |
| Spécification de la tige de forage | T45X3660/T38X3660 |
| Lubrification du filetage de la tige de forage | Pompe de lubrification pneumatique |
| Unité de puissance | |
| Moteur | Cummins QSC8.3-C240-30 |
| Nombre de cylindres | 6 |
| Puissance de sortie | 179KW/2200 tr/min |
| Type d'entraînement | Sortie avant-arrière |
| Pompe hydraulique | 2×pompe à pistons à cylindrée variable 2×pompe à engrenages |
| Compresseur d'air | Kaishan Zhejiang |
| Capacité du compresseur d'air | 8.5m³/min |
| Pression d'air | 10bar |
| Réservoir de carburant | 340L |
| Système de contrôle | |
| Déplacement | Pilote hydraulique |
| Flèche de forage | Commande hydraulique directe |
| Forage de la roche | Commande pilote (électrique/hydraulique) |
| Contrôle d'ouverture | Sans palier |
| Contrôle d'impact | Contrôle de la pression de choc |
| Anti-brouillage | Électrique/hydraulique |
| Tension | 24V, DC |
| Système hydraulique | |
| Déplacement, forage | Détection de la charge |
| Finesse du filtre | 10µm |
| Capacité de refroidissement | Température ambiante : 50° |
| Réservoir d'huile hydraulique | 250L |
| Système de dépoussiérage | |
| Capacité du dépoussiéreur et degré d'aspiration | 20m³/min; 1000mm colonne d'eau |
| Élément filtrant / matériau | 8/fibre |
| Surface de filtrage | 7m² |
| Puissance du moteur hydraulique | 7.5KW |
| Cabine | |
| Cabine de sécurité | Répond aux exigences des normes FOPS et ROPS |
| Niveau de bruit intérieur | Inférieur à 85dB(A) |
| Fonction de contrôle | Forage, déplacement, mouvement de la flèche de forage et du changeur de tige |
| Siège | Réglable |
| Climatisation | Température standard |
| Divertissement | Radio MP3 |
