Foreuse Hydraulique de Surface Hors du Trou
Demande de devis
JK930
- Diamètre du trou : 76-115 mm
- Longueur de tige de forage : 3,66 m
- Profondeur de forage max. : 25 m

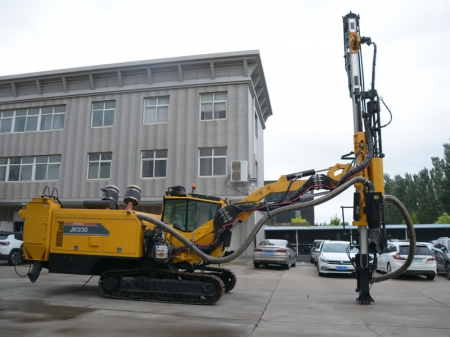

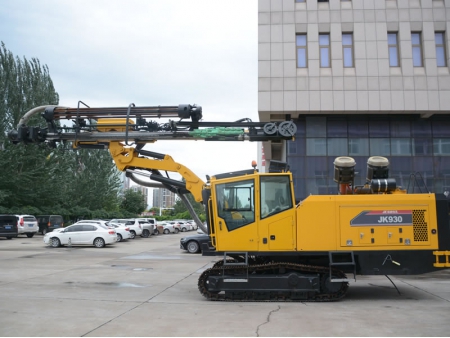

Foreuse Hydraulique de Surface Hors du Trou JK930
La foreuse de surface hors du trou est une machine de forage hydraulique intégrée robuste et polyvalente, développée pour des performances élevées dans les applications de construction exigeantes. Elle constitue une solution de forage hautement efficace pour les carrières de petite et moyenne taille.
Grâce à son centre de gravité bas et à la grande portée de sa flèche, la foreuse maintient une disponibilité opérationnelle élevée, même sur des terrains difficiles. Elle est équipée d'un perforateur Montabert (France) et d'un compresseur d'air à vis haute efficacité, garantissant un fonctionnement fiable et durable. Cette foreuse hydraulique intégrée offre un fonctionnement fluide, une qualité de forage constante et une longue durée de vie, ce qui la rend parfaitement adaptée aux projets miniers et de génie civil.
Spécifications Techniques
| Modèle | JK930 | |
| Système de perforation hydraulique | Diamètre du trou | 76-115 mm |
| Profondeur de forage | Changement de tige automatique, profondeur max. : 25 m | |
| Modèle | HC150 | |
| Type | Percussion hydraulique, rotation indépendante et évacuation automatique des résidus | |
| Puissance d'impact | 21 kW | |
| Fréquence d'impact | 38-41 Hz | |
| Pression de percussion | Max. 140 bar | |
| Vitesse de rotation | 0-145 tr/min | |
| Couple de rotation | 883 N·m | |
| Lubrification de l'emmanchement | Par brouillard d'huile | |
| Méthode d'évacuation des déblais | Soufflage à l'air comprimé | |
| Système de changement automatique des tiges | Capacité du barillet | 7 Tiges |
| Diamètre des tiges | T45, T51 | |
| Longueur des tiges | 3660 mm | |
| Compresseur d'air | Type de compresseur | Compresseur à vis à un étage |
| Débit d'air libre (FAD) | 10 m³/min à 8 bar/h | |
| Groupe motopropulseur | Marque et Modèle | Cummins QSC8.3-C260-30 |
| Puissance / Vitesse nominale | 194 kW / 2200 tr/min | |
| Capacité du réservoir diesel | 500 L | |
| Flèche (Boom) | Type de Boom | Flèche articulée (pliante) |
| Angle d'oscillation (gauche/droite) | 25°/ 25° | |
| Portée verticale (ouverture de trou) | Plan horizontal: haut: 3,1 m / bas: 4,7 m | |
| Hauteur de forage horizontal | Max. 7 m | |
| Zone de couverture verticale | 17 m² | |
| Avancement (Feed) | Longueur totale (avec embout) | 7945 mm |
| Course d'alimentation | 4300 mm | |
| Châssis inférieur | Largeur des patins de chenilles | 350 mm |
| Garde au sol | 455 mm | |
| Oscillation des chenilles | ±10º | |
| Vitesse max. de déplacement | 3,6 km/h | |
| Pente admissible | Max. 30° (treuil recommandé >20°) | |
| Dimensions (état transport) | Longueur | 11,8 m |
| Largeur | 2,6 m | |
| Hauteur | 3,2 m (poutre avant) | |
| Poids | Environ 16,5 tonnes | |
Composants Principaux
- Perforateur hydraulique
- La foreuse est équipée d’un marteau Montabert HC150 de fabrication française, délivrant une puissance d’impact de 21 kW pour des vitesses de pénétration élevées. La fonction de réglage de la fréquence d’impact permet d’adapter les paramètres de forage aux différentes formations rocheuses, améliorant l’efficacité tout en réduisant les coûts d’exploitation. Cette configuration
- Châssis inférieur
- Configuré avec un système de translation à chenilles monobloc à quatre galets, sans entretien, spécialement conçu pour les machines de construction. Le châssis permet une oscillation des chenilles de ±10°, autorisant un ajustement en temps réel de l’assiette de la machine lors des déplacements en pente et des opérations de forage, améliorant ainsi la sécurité de l’opérateur et de la machine. Le système chenillé offre une excellente mobilité et une grande capacité d’adaptation au terrain.
- Flèche articulée
- Conception renforcée permettant le forage horizontal, vertical et incliné. Sa grande couverture facilite le travail en environnements complexes.
- Compresseur d'air
- Équipé d'une tête de vis Atlas Copco, offrant des performances stables avec une faible consommation d'énergie, adapté aux opérations de forage continues.
- Mécanisme d'avance
- Le système d'avance à chaîne motorisé permet des vitesses d'avance et de levage rapides avec un rendement opérationnel élevé. Doté d'un moteur d'avance Eaton importé, garantissant des performances stables et une fiabilité durable.
- Système de filtration d'air
- Un système de filtration à trois étages garantit un air d'admission propre pour le moteur et le compresseur. Le filtre de premier étage dispose d'un nettoyage automatique par air inversé, éliminant tout démontage et nettoyage manuels. Cette conception réduit l'entrée de poussière due à la manipulation humaine et améliore la fiabilité globale du système.
- Moteur
- Propulsé par un moteur Cummins QSC8.3-C260-30 d'une puissance nominale de 194 kW. Le moteur offre une forte puissance, des performances fiables et une maintenance aisée.
- Poutre d'alimentation
- La poutre d'alimentation est fabriquée en alliage d'aluminium spécialement pressé et protégée par des manchons résistants à l'usure en acier inoxydable. Cette structure d'avancement de forage offre une haute résistance et une excellente rectitude tout en maintenant un poids global réduit, limitant la charge et améliorant la fiabilité opérationnelle.
