JK820-2
Foreuse de surface avec compresseur d’air intégré
- Diamètre du trou: 140-190mm
- Longueur de tige: 5m
- Optionnel : Système de rotation à deux vitesses rapide-lent, Système de lubrification automatique des tiges
Foreuse fond de trou hydraulique sur chenilles
Demande de devis

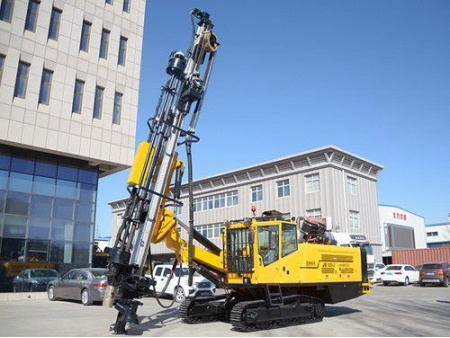

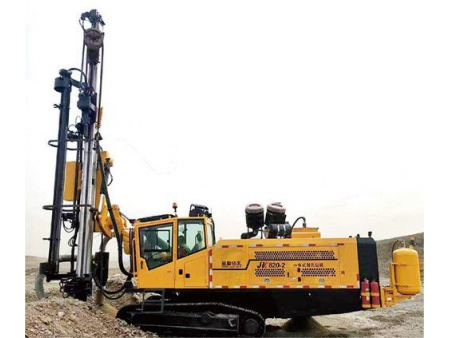

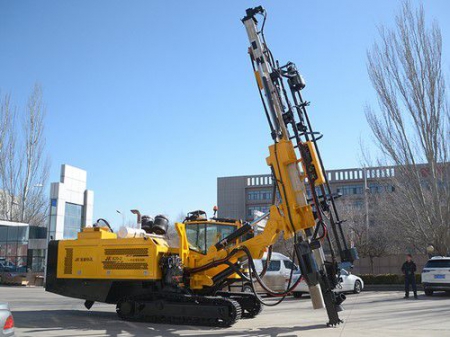

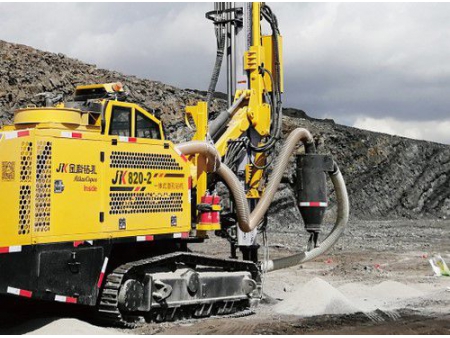

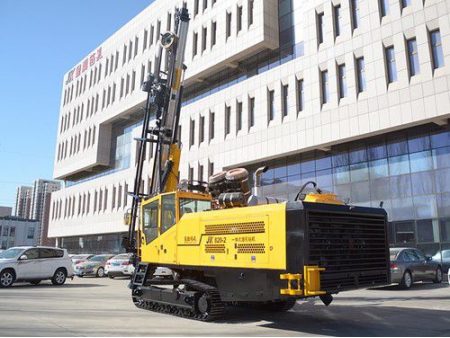

Foreuse fond de trou hydraulique avec compresseur d’air intégré JK820-2
La foreuse fond de trou hydraulique JK810 est une machine hautement automatisée, conçue pour optimiser les opérations de forage tout en garantissant la sûreté des opérateurs et le respect de l’environnement. La foreuse est équipée d’une cabine aux normes des structures de protection contre la chute d’objet (FOPS) ainsi que d’un changeur automatique de tiges de forage. Son châssis résistant offre une large voie, garantissant la stabilité et la manœuvrabilité de la machine.
Utilisation
Ce modèle de foreuse peut être utilisé pour les forages hydrauliques, les excavations à ciel ouvert, les travaux publics et de voirie, ou encore les forages de trous de mine.
Données techniques
| Modèle | JK820-2 | |||
| Général | Poids | kg | 21000 | |
| Longueur | mm | 21000 | ||
| Largeur | mm | 2700 | ||
| Hauteur | mm | 3500 | ||
| Changeur de tiges de forage | Diamètre de forage | mm | Ø140-Ø190 | |
| Profondeur de forage | mm | 35 | ||
| Diamètre des tiges | mm | Ø89/Ø102 | ||
| Longueur des tiges | mm | 5 | ||
| Diamètre marteaux | ' | 5-6-7 | ||
| Compresseur d’air | Pression nominal | bar | ||
| Débit d’air | m³/min | |||
| Forage | Extension | mm | 1400 | |
| Longueur système de rails du mât | mm | 5895 | ||
| Inclinaison du système de forage | Gauche 36 droite 95 | |||
| Moteur | Type | Moteur 6 cylindres refroidi à l’eau, moteur diesel EFI | ||
| Puissance nominale | kW/rpm | 298/2100 | ||
| Capacité réservoir | L | 700 | ||
| Moteur rotatif | Vitesse de rotation | rpm | 0-120 | |
| Couple de rotation | Nm | 3600 | ||
| Transfert force mécanique | Moteur hydraulique chaine | |||
| Force mécanique | KN | 30 | ||
| Force soulèvement | KN | 30 | ||
| Châssis | Voie | mm | ≥400 | |
| Garde au sol | mm | ±10 | ||
| Déviation | 2/3 | |||
| Vitesse | km/h | 20 | ||
| Capacité de franchissement | ||||
| Aspirateur | Méthode d’aspiration | Aspiration hydraulique | ||
Pièces principales

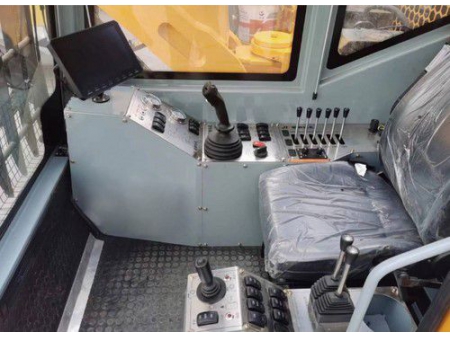

- Tableau de bord
- Le tableau de bord affiche clairement les paramètres d’utilisation et les messages d’alerte en temps réel pour une gestion précise et efficace de la machine.
- Avec un système d'opération des deux côtés du siège, appréciez une cabine spacieuse.

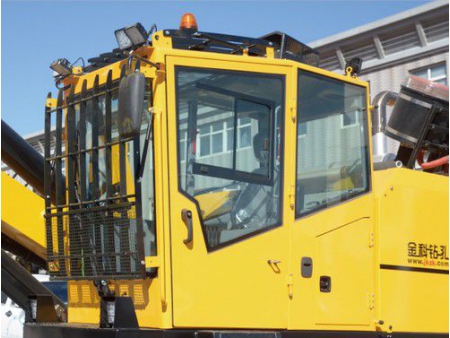

- Cabine
- La cabine close de la foreuse est conçue selon les normes des structures de protection contre la chute d’objet (FOPS) pour améliorer la sécurité des travailleurs selon les standards en vigueur dans la plupart des pays d’Europe et aux Etats-Unis.
- La vision panoramique de la cabine permet une vue dégagée de l’environnement immédiat de la machine, participant à son utilisation sûre.
- Avec une garde au sol supérieure à 400 mm, la machine peut se déplacer sur terrain accidenté sans risque de choc avec le sol.

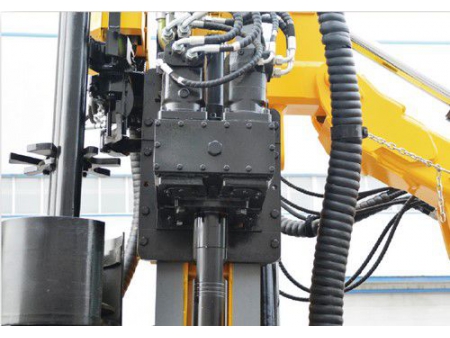

- Unité de rotation
- Nos doubles moteurs cycloïdaux génèrent une puissance de couple et réduisent le risque de blocage des tiges de forage. Le taux de rotation peut être ajusté aisément pour différents types de roches.
- Des sceaux ont été ajoutés pour assurer l’isolation du matériel et ainsi augmenter sa durée de vie.

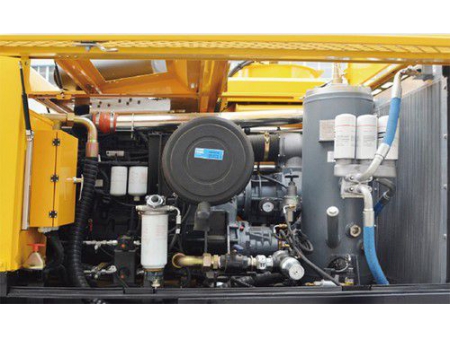

- Compresseur d’air
- Les compresseurs d’air à deux étages de marque Atlas Copco garantit un débit d’air puissant et des performances fiables. L’air comprimé peut être utilisé sur différents types de roche et est capable de forer les roches les plus dures.

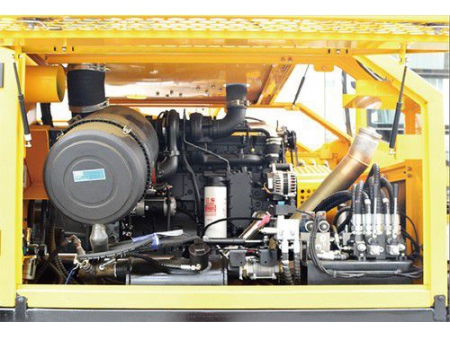

- Moteur
- Un moteur avec turbocompresseur apporte la puissance nécessaire à la foreuse.
- Un système de filtres à air en 3 étapes améliore la propreté de l’air et réduit grandement le risque de défaillance moteur.

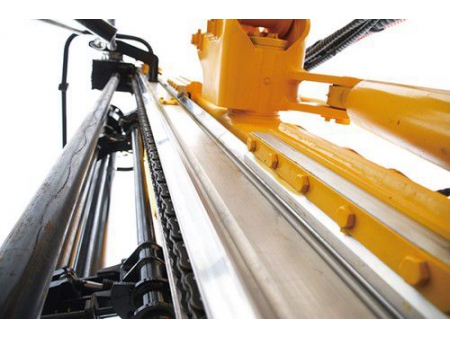

- Mât de guidage
- Un mât de guidage en acier inoxydable et résistant à l’usure protège la structure et les tiges de forage. L’unité de rotation donne une importante force de couple, permettant de forer à travers les roches dures. La foreuse est conçue pour réduire le risque de blocage dans la roche, notamment en réglant la vitesse de rotation selon les types de roches.
- Un système de scellement est ajouté pour améliorer la résistance du mât et allonger la durée de vie des pièces.
- Changeur de tiges automatique
- Un changeur de tiges de forage automatique simple d’utilisation est ajouté à l’appareil. Il permet de charger, décharger, stocker, et contrôler l’utilisation des tiges de forage à l’aide d’un simple joystick. Avec un système de pinces intégré, le changeur a un fonctionnement fiable et est facile d’utilisation.
- D’une seule pression d’un bouton, la tige actuellement utilisée peut être remplacée.
- Système d’aspiration des poussières
- L’aspirateur hydraulique des poussières garantit des performances stables et de haute qualité, assurant la sécurité des opérateurs et la propreté de l’environnement.
Quel est le diamètre standard d’un trou creusé par une foreuse de surface ?
Le diamètre standard est de 90 mm à 300 mm. Si votre projet requiert des trous de diamètre différent, contactez-nous pour produire des machines personnalisées.
