Foreuse fond de trou intégrée KT11
La foreuse fond de trou intégrée KT11 est propulsé par un moteur diesel de haute performance stage III Cummins de Chine, elle est capable d’alimenter simultanément le système de compression à vis et le système hydraulique de transmission. Elle permet de forer des trous de 90 à 125 mm dans des orientations verticales, inclinées et horizontales. Cette machine de forage est principalement destinée aux mines à ciel ouvert, aux forages de dynamitage en carrière et aux trous de pré-découpage. Le dispositif de forage est équipé d’un système automatisé de manipulation des tiges et d’une tige de forage avec lubrification intégrée, ce qui permet une utilisation par un seul opérateur. Toutes les commandes principales sont regroupées dans un unique levier, offrant une manipulation plus ergonomique et intuitive. Il intègre un système anti-coincement, et des indicateurs d’angle de forage et de profondeur peuvent être ajoutés en option pour optimiser la précision et la qualité du perçage. Grâce à son système avancé de dépoussiérage, sa cabine spacieuse, son climatiseur puissant et son système audio de qualité, l’opérateur bénéficie d’un confort optimal pour des journées de travail prolongées et plus productives.
Paramètres Techniques| Dimensions de transport (L×W×H) | 9100*2450*3200 mm |
| Poids | 14500Kg |
| Dureté de la roche | f=6-20 |
| Diamètre de forage | 90-125mm |
| Garde au sol | 420mm |
| Angle de nivellement de la voie | 10° vers le haut, 10° vers le bas |
| Vitesse de déplacement | 0-3Km/h |
| Capacité de montée | 25° |
| Traction | 120KN |
| Couple | 2500Nm |
| Vitesse de rotation | 0-120 tr/min |
| Angle de levage de la flèche de forage | Haut 47°, bas 20° |
| Angle de pivotement de la flèche de forage | Droite 50°, gauche 21° |
| Angle de pivotement du chariot | Droite 95°, gauche 35° |
| Angle d'inclinaison de la poutre | 114° |
| Course de compensation | 1353mm |
| Course d'alimentation | 4490mm |
| Force de propulsion maximale | 25KN |
| Méthode de propulsion | Chaîne à rouleaux |
| Profondeur du forage économique | 32m |
| Nombre de tiges | 7 1 |
| Spécifications de la tige de forage | Φ76x4000 mm |
| Marteau DTH | K3、K4 |
| Moteur | QSL8.9-C325-30 /Cummins QSL8.9-C325-30 |
| Nombre de cylindres | 6 |
| Puissance de sortie | 242KW/2200tr/min |
| Pompe hydraulique | 5× pompe à engrenages |
| Compresseur d'air | Kaishan Zhejiang |
| Capacité d'air | 18m³/min |
| Pression d'air | 17Bar |
| Système de contrôle des déplacements | Pilote hydraulique |
| Système de contrôle du forage | Pilote hydraulique |
| Anti-brouillage | Anti-brouillage automatique électro-hydraulique |
| Tension | 24V, DC |
| Cabine sécurisée | Répond aux exigences des normes FOPS et ROPS |
| Bruit intérieur | Inférieur à 85dB (A) |
| Siège | Réglable |
| Climatisation | Température standard |
| Divertissement | Radio Mp3 |

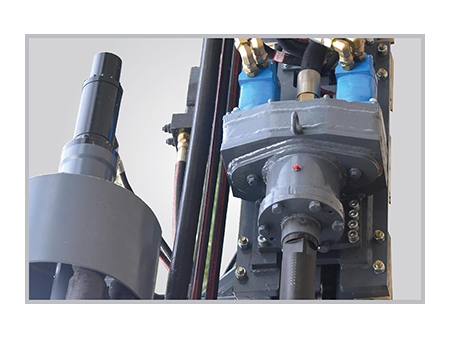

- Gyrateur à couple élevé
- Excellent système hydraulique

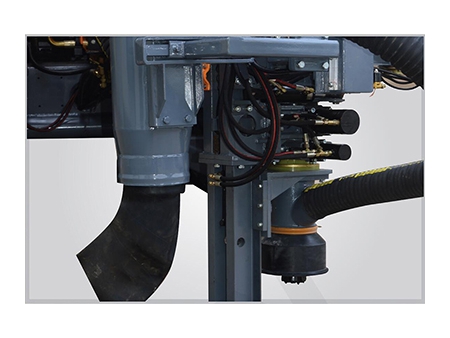

- Système de dépoussiérage très efficace

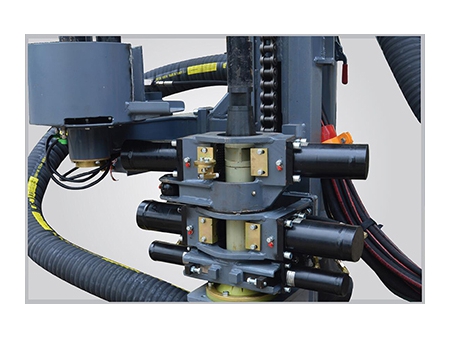

- Système de manutention automatique des tiges
