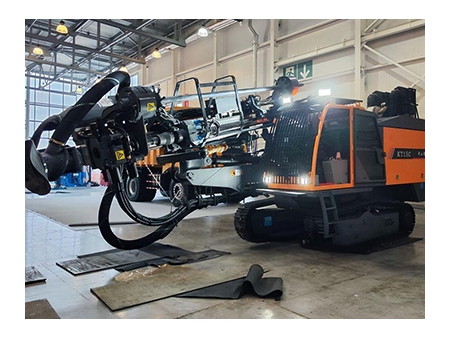

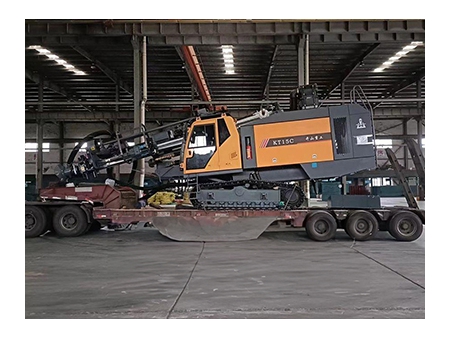

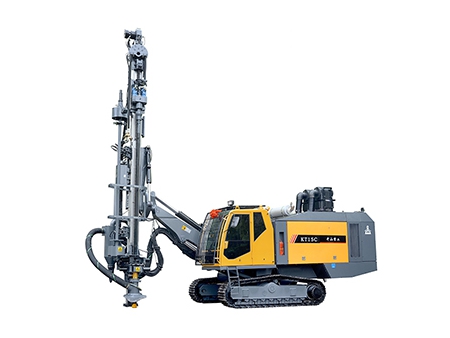

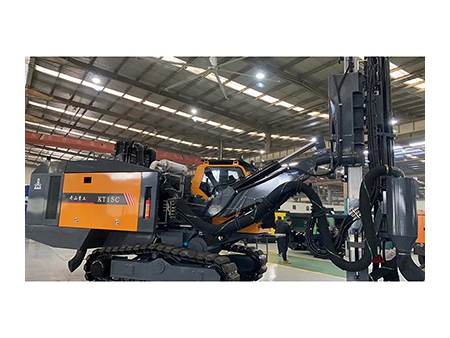

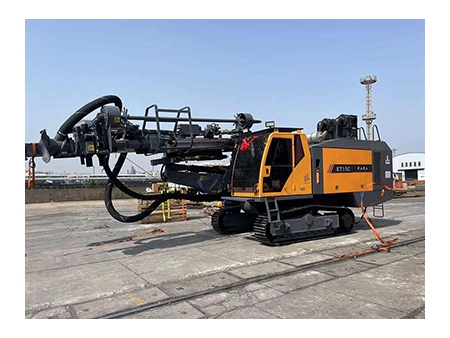

Foreuse de fond de trou intégrée KT15C
La foreuse fond de trou intégrée KT15C peut réaliser efficacement des forages verticaux, inclinés et horizontaux, principalement utilisée dans les mines à ciel ouvert, les trous de dynamitage en carrière et les trous de pré-découpage. Elle est alimentée par un moteur diesel Cummins (Stage III Chine), dont la double sortie terminale permet d'entraîner simultanément le système de compression à vis et le système de transmission hydraulique. Cette foreuse haute gamme est dotée d’un mât de propulsion en alliage d’aluminium haute résistance, d’un système hydraulique à débit variable, d’un système automatique de manipulation des tiges, d’un module de joint flottant pour les tiges de forage, d’un module de lubrification des tiges, d’un système de prévention du blocage des tiges, ainsi que d’un système de dépoussiérage à sec hydraulique. Elle dispose également d’une cabine climatisée et d’options telles que l’indication de l’angle et de la profondeur de forage. La machine de forage KT15C se distingue par son excellente intégration, son haut niveau d'automatisation, son efficacité de forage, son respect de l’environnement, sa faible consommation d’énergie, sa simplicité d'utilisation, sa flexibilité et sa sécurité de déplacement.
Paramètres Techniques| Dureté du forage | f=6-20 |
| Diamètre de forage | 140-190 mm |
| Profondeur de forage économique (profondeur de la rallonge automatique) | 36 m |
| Vitesse de déplacement | 3.0 km/h |
| Capacité de montée | 25° |
| Traction | 140 kN |
| Garde au sol | 430 mm |
| Puissance totale | 298 kW |
| Moteur diesel | Cummins QSZ13-C400 |
| Cylindrée du compresseur à vis | 22 m³/min |
| Pression de refoulement du compresseur à vis | 24 bar |
| Dimensions (L×W×H) | 11000×2780 ×3600 mm |
| Poids | 23800 kg |
| Vitesse de rotation du gyrateur | 0-100 tr/min |
| Couple de rotation | 4100 N*m |
| Force d'alimentation max. | 65000 N |
| Méthode de propulsion | Chaîne à rouleaux |
| Angle d'inclinaison de la poutre | 125° |
| Angle de pivotement du chariot | Droite 97°, gauche 33° |
| Angle de pivotement de la flèche de forage | Droite 45°, gauche 15° |
| Angle de mise à niveau du cadre | Haut 10°, bas 10° |
| Longueur de compensation | 1500 mm |
| Course d'alimentation | 4580 mm |
| Marteau DTH | K4, K5, K6 |
| Tige de forage (diamètre × longueur) | Ø89/Ø102×4000 mm |
| Nombre de tiges | 8 1 |
| Méthode de dépoussiérage | Sec (flux laminaire cyclonique hydraulique) / humide (en option) |
| Méthode d'extension de la tige | Tige de déchargement automatique |
| Méthode d'anti-blocage automatique | Contrôle électro-hydraulique anti-collage |
| Méthode de lubrification de la tige de forage | Injection automatique d'huile et lubrification |
| Protection du filetage de la tige de forage | Équipé d'un joint flottant pour protéger le filetage de la tige de forage |
| Affichage de la forage | Affichage en temps réel de l'angle de forage et de la profondeur |

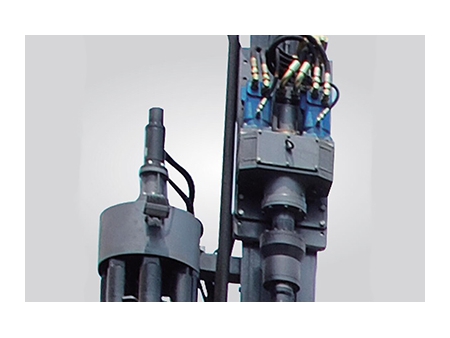

- Gyrateur à couple élevé

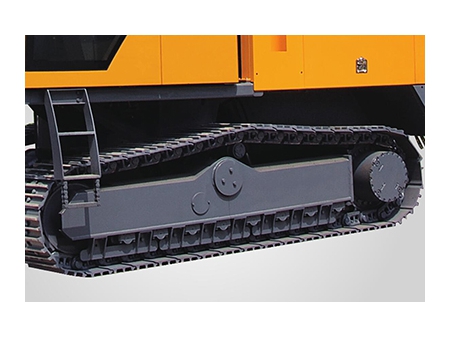

- Chenille de haute qualité
- Excellent système hydraulique
- Système de manutention automatique des tiges
