Foreuse fond de trou hydraulique sur chenilles

Demande de devis

À propos de: http://dth-drillingrigs.fr/2-1-integrated-dth-drilling-rig.html

JK660

Foreuse de surface avec compresseur d’air intégré.

Diamètre du trou: 90-160mm

Longueur de tige: 3m

Vitesse de déplacement: 2km/h, 3km/h

Optionnel : Aspirateur hydraulique de poussière sèche/de poussière humide

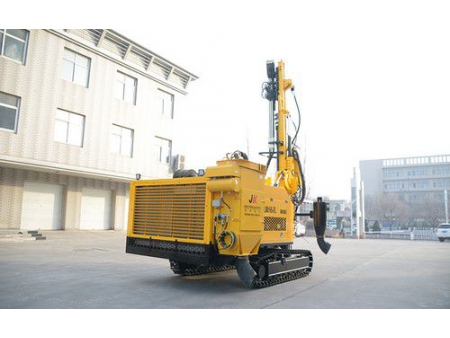

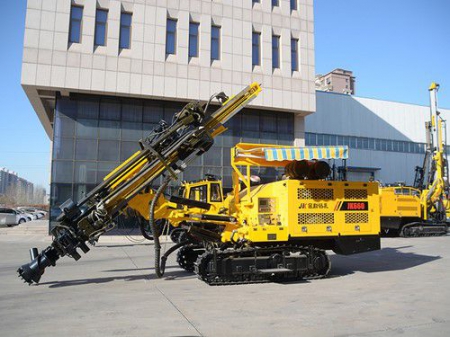

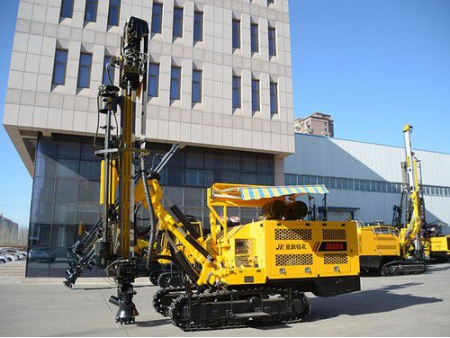

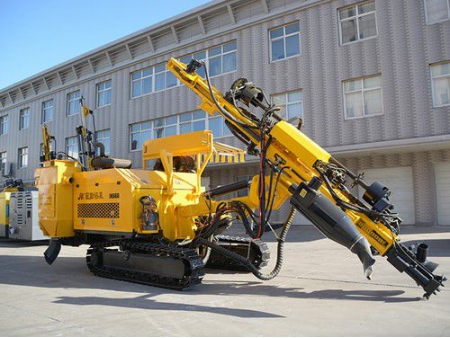

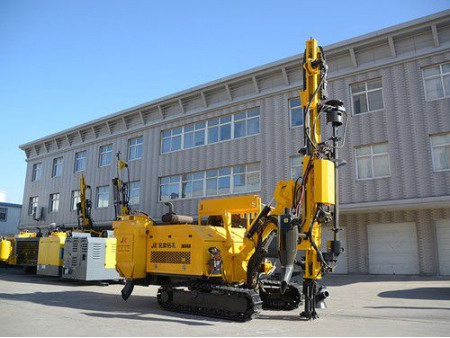

Foreuse fond de trou hydraulique sur chenilles avec compresseur d’air intégré JK660

Cette foreuse avec compresseur d’air intégré est une machine hautement automatisée, conçue pour optimiser les opérations de forage. Le design intégrant le compresseur d’air au sein de la foreuse réduit le nombre d’opérateurs nécessaire et le temps nécessaire entre chaque opération, réduisant la perte d’air comprimé et réduisant le coût de main d’œuvre. La foreuse peut être équipé d’un aspirateur hydraulique de poussière, améliorant la qualité de l’air dans le respect des normes de sécurité pour les travailleurs et des normes environnementales.

Utilisation
Ce modèle de foreuse peut être utilisé pour les forages hydrauliques, les excavations à ciel ouvert, les travaux publics et de voirie, ou encore les forages de trous de mine.

Données techniques

Modèle		JK660
Général	Poids	kg	13500
	Longueur	mm	8600
	Largeur	mm	2400
	Hauteur	mm	3350
Châssis	Voie (essieux)	mm	300
	Garde au sol	mm	370
	Déviation	°	±10°
	Vitesse de déplacement	km/h	2 (vitesse lente)3 (vitesse rapide)
	Capacité de franchissement	°	27°
Moteur	Modèle de moteur	CUMMINS QSC8.3-C260-30
	Type	Moteur 6 cylindres refroidi à l'eau, moteur diesel EFI
	Puissance nominale	kW/rpm	194/2100
	Capacité du réservoir	L	400
Compresseur d'air	Marque	Atlas Copco
	Pression nomianle	bar	17 (haute pression)
	Débit d'air	m³/min	17
Moteur rotatif	Vitesse de rotation	rpm	0-140
	Couple de rotation	Nm	3300
	Transfert force mécanique	Moteur chaine
	Force mécanique	KN	12
	Force de soulèvement	KN	21
	Longueur système de rails du mât	mm	3990
	Extension	mm	1100
Changeur de tiges de forage	Diamètre de forage	mm	Ø90-Ø160
	Nombre de tiges	m	6 1
	Longueur des tiges	m	3
	Diamètre des tiges	mm	76/89
Aspirateur de poussière	Aspirateur hydraulique de poussière sèche (optionnel : aspirateur de poussière humide)

Pièces principales

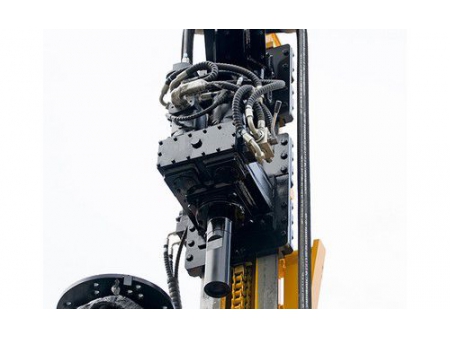

Unité de rotation

L’unité de rotation produit une force de couple puissante qui améliore l’efficacité du mécanisme, améliore la stabilité de l’opération et réduit le risque de dysfonctionnements, réduisant ainsi les coûts de maintenance.
Les tiges de forage ont moins de chance d’être coincées dans la roche et les trous forés sont plus résistants.
Equipé d’un système de scellage de haute qualité pour garantir une longue durée de vie, de plaques de revêtement durables et résistants à l’usure.
Equipé d’un rail de guidage à cadre en acier au manganèse pour protéger le mât.
Un système de réglage de vitesse à deux options, rapide et lent, est disponible en option.

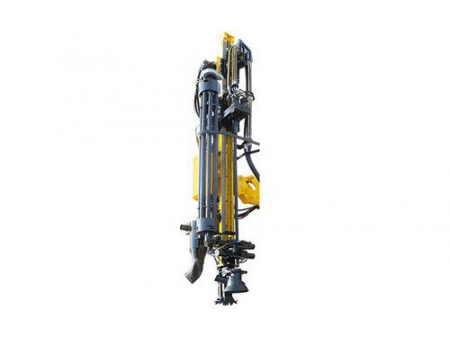

Changeur de tiges automatique

Un changeur de tiges de forage automatique simple d’utilisation est ajouté à l’appareil. Il permet de charger, décharger, stocker, et contrôler l’utilisation des tiges de forage. Avec un système de pinces intégré, le changeur a un fonctionnement fiable et est facile d’utilisation.

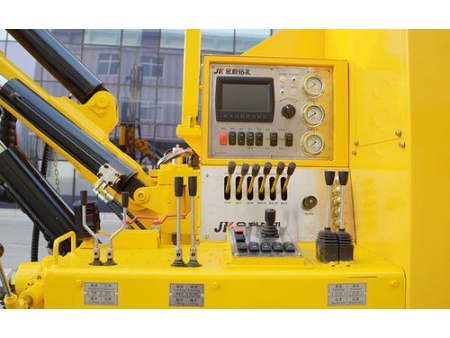

Système de contrôle

La foreuse peut être entièrement contrôlée à partir du système de contrôle intégré à bord.
Le système permet de contrôler le forage, le soulèvement, et de régler la force de chacune de ces activités selon le type d’environnement et la nature du projet.

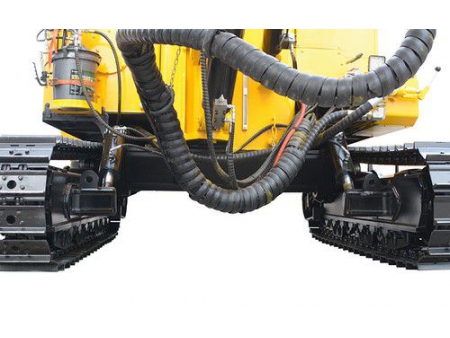

Châssis

Le châssis est conçu selon un design robuste. Les deux chenilles sont écartées pour améliorer les capacités de déplacement et notamment de franchissement des pentes par le véhicule.
Le châssis est équipé de 4 vérins de mise à niveau permettant une inclinaison de 10° à gauche ou à droite lors du forage. Le châssis est conçu pour des déplacements à vitesse rapide (3 km/h) ou lent (2 km/h) pour faciliter le mouvement entre les sites de forage.
Mât sans maintenance

Un système de rails avec verrouillage mécanique/hydraulique permet de guider les tiges de forage vers le trou et donne une force de couple stable aux moteurs tout en évitant les fuites ou les dérapages. Les rails n’ont pas besoin d’être huilé ou entretenu de manière régulière.
Système d’aspiration des poussières

L’aspirateur hydraulique des poussières garantit des performances stables et de haute qualité, assurant la sécurité des opérateurs et la propreté de l’environnement.

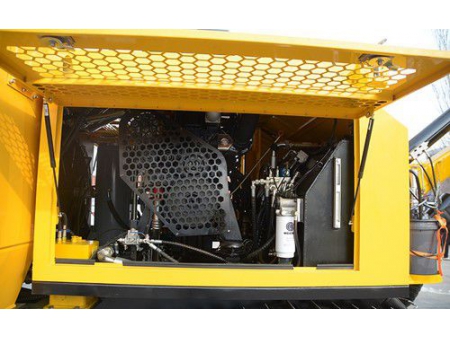

Système d’alimentation

Un moteur à turbocompresseur donne à la machine la puissance nécessaire pour les travaux de forage.
Le filtres à air à deux étapes du moteur garantit la qualité de l’air environnement et réduit les risques de défaillances du moteur.
Des pompes hydrauliques et des valves anti-pression améliore la qualité du fonctionnement et la durée de vie du moteur.

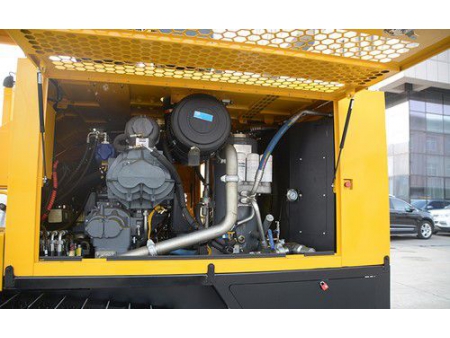

Compresseur d’air

Un compresseur d’air de marque Atlas Copco avec une pression nominale de 17 bars et un débit d’air de 17 m3/min permet de forer à travers les roches les plus dures.

—

Qu’est-ce que la méthode de forage au marteau fond de trou ?

Le forage au marteau fond de trou (en anglais, down-the-holl ou DTH) est une méthode fiable de creuser des fondations profondes. Alimenté par un moteur hydraulique, le marteau fixé au bout de la tige de forage retire les débris de roche en impulsant de l’air comprimé.

—

Quelles utilisations sont recommandées pour le forage au marteau fond de trou ?

Utilisant des mécanismes hydrauliques et de l’air comprimé, le forage au marteau fond de trou est idéal pour forer les roches dures, tels que le granite ou le basalt.

—

Quelle différence entre le forage rotatif et le forage au marteau fond de trou ?

Le forage rotatif utilise un mouvement de rotation transmis depuis la surface par un arbre constitué de tiges creuses vissées bout à bout. Cette méthode n’est pas la plus efficace, elle ne peut pas être utilisée sur les roches dures et creuse sur un diamètre inférieur à celui du forage au marteau fond de trou.

Le forage au marteau fond de trou utilise un moteur hydraulique et évacue les débris en injectant de l’air comprimé. Cette méthode permet de forer des trous rectilignes sur des plus larges diamètres que les autres méthodes. Le forage au marteau fond de trou est hautement efficace et permet de forer aussi bien les roches molles et dures.
