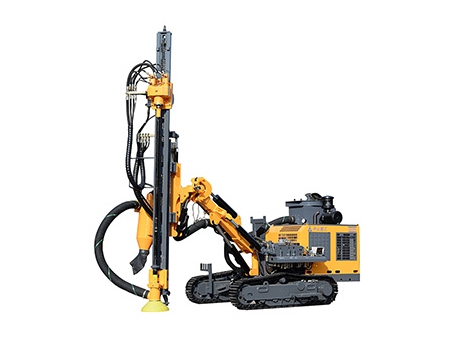

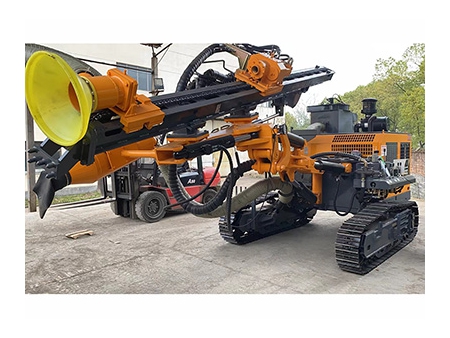

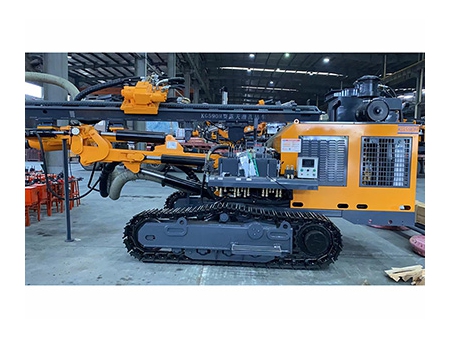

Foreuse marteau fond de trou KG590/KG590H
L'engin de forage DTH à usage ouvert a été mis à niveau pour répondre aux normes nationales d'émission des moteurs diesel. Elle est équipée d'un moteur Yuchai à quatre cylindres de phase III nationale, ce qui garantit la conformité aux exigences en matière d'environnement et d'émissions. La machine de forage est dotée d'un châssis à chenilles replié et d'un train de roulement à quatre roues de qualité technique, ainsi que de moteurs de nivellement des chenilles et de marche des plongeurs, ce qui améliore la pression de travail et les performances d'escalade. Des vérins de tangage et de levage de flèche agrandis garantissent un fonctionnement fiable dans des conditions de positionnement extrêmes, tandis que l'augmentation du couple et de la vitesse de rotation améliore l'efficacité. Le moteur de propulsion et le système d'alimentation par chaîne améliorent la puissance de levage et la fiabilité. Un dépoussiéreur modernisé améliore l'efficacité du dépoussiérage, ce qui rend l'engin plus respectueux de l'environnement et plus fiable pendant son fonctionnement. Le profil plié épais de la coque extérieure renforce la résistance structurelle et la rigidité, tandis que les anneaux de levage ajoutés simplifient le chargement et le déchargement.
Paramètres Diamètre de forage : Φ105-152mm
Profondeur de forage économique : 25 m
Méthode d'alimentation : Rouleau de chaîne à moteur
Course d'alimentation : 4150mm
Puissance de soutien : Yuchai YC4DK100-T304 (73kW/2200ttr/min) Paramètres Techniques
| Modèle | ||
| Poids | 7000kg | 7200kg |
| Dimensions | 7100×2300×2700mm | 7100×2500×2700mm |
| Dureté du forage | f=6-20 | |
| Diamètre de forage | Ø105-152mm | |
| Profondeur de forage économique | 25m | |
| Vitesse de rotation | 0-100tr/min | |
| Couple de rotation | 5000N=m (max) | |
| Force de levage | 25KN | |
| Méthode d'avance | Rouleau de chaîne | |
| Distance d'alimentation | 4150mm | |
| Vitesse de déplacement | 0-3.5km/h | |
| Aptitude au nivellement | ≤30° | |
| Garde au sol | 440mm | |
| Angle d'inclinaison de la poutre d'alimentation | Bas 135°, haut 50°, total 185° | |
| Angle de pivotement de la poutre d'alimentation | Gauche 50°, droite 50°, total 100° | |
| Angle d'inclinaison de la flèche de forage | Bas 50°, haut 25°, total 75° | |
| Angle de pivotement de la flèche de forage | Gauche 45°, droite 45°, total 90° | |
| Angle de nivellement du train de chenilles | ±10° | |
| Longueur de compensation de la poutre d'alimentation | 900mm | |
| Moteur | Yuchai YC4DK100-T304 (73kW/2200tr/min) | |
| Marteau DTH | K40 | |
| Tube de forage | Ø76×3m/Ø76×3m | |
| Consommation d'air | 15-22m³/min | |
| Hauteur maximale du trou horizontal | 3500mm | |
| Hauteur minimale du trou horizontal | 350mm | |
