Foreuse marteau fond de trou KG420/KG420H à usage extérieur
La foreuse KG420/KG420H est un équipement hydraulique, alimenté par un moteur diesel, et auto-propulsé, conçu pour les opérations de forage en surface.Équipée d’un moteur Yuchai à quatre cylindres, cette foreuse marteau fond de trou respecte toutes les normes nationales en matière d’émissions et d’impact environnemental. Elle se déplace grâce à un châssis à chenilles pliables et une transmission intégrale. L’ajout de vérins de nivellement des chenilles et d’un moteur de translation à piston plongeur améliore la pression de travail, tout en augmentant le couple de rotation et la vitesse de révolution. Le vérin de levage et la chaîne ont été renforcés pour accroître la force de levage avec une fiabilité accrue. Un profil épais et plié est utilisé pour le châssis, améliorant ainsi sa robustesse et sa rigidité. De plus, l’anneau supplémentaire facilite grandement la manutention et le levage de l’engin de forage.
Le modèle KG420H, spécialement conçu pour le forage en surface, est équipé d’un collecteur de poussière, rendant l’opération plus écologique et fiable.
Paramètres
Diamètre de forage: Φ90-115mm
Profondeur de forage économique: 25m
Méthode d'alimentation: Cylindre d'huile-chaîne à mailles jointives
Course d'alimentation: 3980mm
Puissance de soutien: YCD4R23T8-80 (59KW/2400 ttr/min)/Yuchai YCD4R23T8-80 (59KW/2400 ttr/min)
| Modèle de foreuse | KG420 | KG420H |
| Poids de la machine complète | 5200KG | 5400KG |
| Dimensions extérieures | 6000×2150×2500mm | 6000×2250×2500mm |
| Dureté du forage | f=6-20 | |
| Diamètre de forage | Φ90-115mm | |
| Profondeur de forage économique | 25m | |
| Vitesse de rotation | 0-120tr/min | |
| Couple de rotation | 1800N=m | |
| Force de levage | 40KN | |
| Méthode d'alimentation | Chaîne du cylindre à huile | |
| Course d'alimentation | 3980mm | |
| Vitesse de déplacement | 0-2.5km/h | |
| Capacité de montée | ≤30° | |
| Garde au sol | 500 mm | |
| Angle d'inclinaison de la poutre | Bas : 135°, haut : 50°, total : 185° | |
| Angle de pivotement de la flèche | Gauche : 100°, droite : 45°, total : 145° | |
| Angle d'inclinaison de la flèche de forage | Bas : 50°, haut : 25°, total : 75° | |
| Angle de pivotement de la flèche de forage | Gauche : 44°, droite : 45°, total : 89° | |
| Angle de nivellement de la chenille | ±10° | |
| Longueur de compensation de la poutre | 900mm | |
| Puissance de soutien | YCD4R23T8-80 (59KW/2400tr/min)/Yuchai YCD4R23T8-80 (59KW/2400tr/min) | |
| Marteau DTH | M3 | |
| Tige de forage | Φ64×3m | |
| Consommation d'air | 10-17m³/min | |
| Hauteur maximale du trou horizontal | 2750mm | |
| Hauteur minimale du trou horizontal | 750mm | |

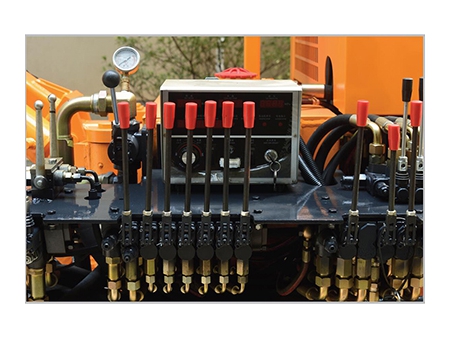

- Panneau de contrôle facile à utiliser

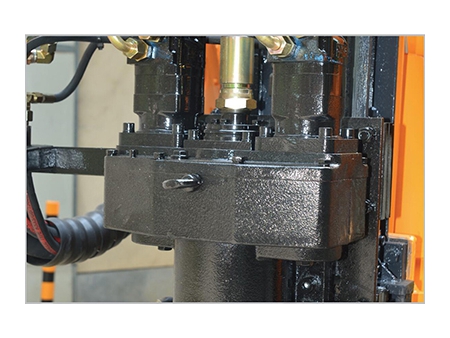

- Gyrateur à couple élevé

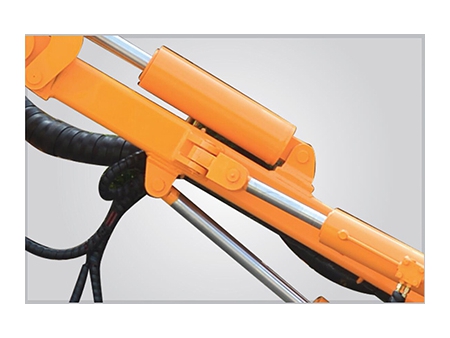

- Système hydraulique stable

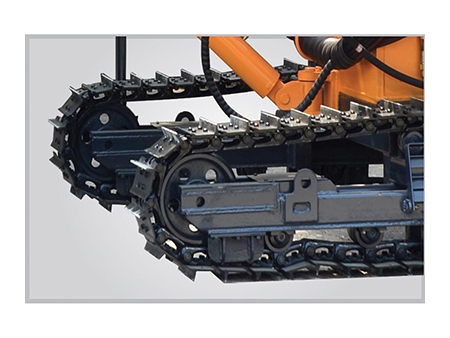

- Chenilles en acier adaptables à tous les terrains

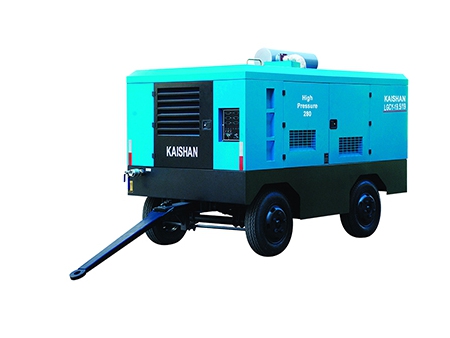

- Compresseur à vis mobile
